Плот-спираль
Иллюстрации
Реферат
ПЛОТ-СПИРАЛЬ, содержащий две или более телескопические секции, связанные общими верхним и нижним основаниями , и ограничитель перемещения секций. отличающийся тем, что, с целью повышения его надежности и уменьшения габаритов, каждая телескопическая секция выполнена в виде спиральной пружины и снабжена чашкой, установленной с возможностью вращения в верхнем основании и включающей подпружиненный фиксатор, установленный с возможностью взаимодействия с отверстиями , выполненными в верхнем основании , причем верхний и нижний витки каждой пружины соединены соответственно с чашкой и нижним основанием. (О х со Oi ел
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3552752/27-11 (22) 08.02.83 (46) 23.05.84. Бюл. № 19 (72) А.,Е. Падалко (53) 627.951 (088.8) (56) 1. Авторское свидетельство СССР по заявке № 3382678/27-11, кл. В 63 В 35/58, 01.10.81 (прототип). (54) (57) ПЛОТ-СПИРАЛЬ, содержащий две или более телескопические секции, связанные общими верхним и нижцим основаниями, и ограничитель перемещения секций, „,SUÄÄ 1093615 A
3(5g В 63 В 35/58; В 63 В 704 отличающийся тем, что, с целью повышения его надежности и уменьшения габаритов, каждая телескопическая секция выполнена в виде спиральной пружины и снабжена чашкой, установленной с возможностью вращения в верхнем основании и включающей подпружиненный фиксатор, установленный с возможностью взаимодействия с отверстиями, выполненными в верхнем основании, причем верхний и нижний витки каждой пружины соединены соответственно с чашкой и нижним основанием.
1093615
Составитель В. Королев
Редактор И. Шулла Техред И. Верес Корректор О. Тигор
Заказ 3363/Г8 Тираж 456 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
I 13035, Москва, )K — 35, Раушская наб., д. 4/5
Филиал ППП <Патент>, г. Ужгород, ул. Проектная, 4
Изобретение относится к туристическому снаряжению, в частности к средствам для переправы через водные преграды.
Известен плот, содержащий две или более телескопические секции, связанные общими верхним и нижним основаниями, и ограничитель перемещений секций (11.
Недостатками плота являются недостаточная надежность и значительные габариты.
Целью изобретения является повышение надежности и уменьшение габаритов плота. 10
Указанная цель достигается тем, что в плоте, содержащем две или более телескопические секции, связанные общими верхним и нижним основаниями, и ограничитель перемещения секций, каждая телескопическая секция выполнена в виде спиральной
15 пружины и снабжена чашкой, установленной с возможностью вращения в верхнем основании и включающей подпружиненный фиксатор, установленный с возможностью взаимодействия с отверстиями, выполненными в 2р верхнем основании, причем верхний и нижний витки каждой пружины соединены соответственно с чашками и нижним основанием.

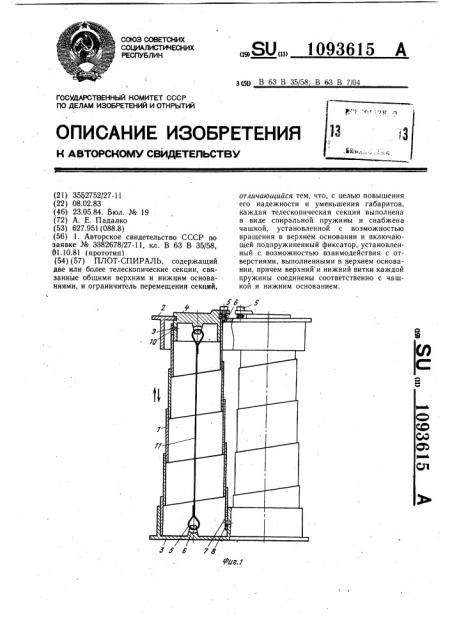

На фиг. 1 изображен плот-спираль в готовом к употреблению виде, общий вид; на фиг. 2 — плот-спираль в сложенном виде.
Плот-спираль состоит из телескопических секций в виде спиральной пружины 1, связанных верхним 2 и нижним 3 основаниями.
В верхнем основании 2 установлены чашки 4 с подпружиненным фиксатором 5, установленным с возможностью взаимодействия с отверстиями 6, выполненными в верхнем основании 2. Нижние витки спиральной пружины 1 соединены при помощи пазов 7 и пальцев 8 с нижним основанием 3, а верхние витки спиральной пружины 1 при помощи пазов 9 и пальцев 10 — с чашками 4. Чашка 4 и нижнее основание 3 соединены ограничителем 11 перемещения секций, выполненным в виде тросика. Верхнее основание 2 содержит ручку 12. На верхнем 2 и нижнем 3 основаниях имеются выступы 13.
Плот-спираль эксплуатируется следующим образом.
Человек, оказавшись перед водной преградой, ставит плот-спираль нижним основанием 3 на землю, упершись ногами в выступы 13 и взявшись руками за такие же выступы 13 на верхнем основании 2, рывком раздвигает витки спиральной пружины 1 в рабочее положение, а затем за ручки 12 вращает чашки 4 на такой угол, чтобы витки спиральной пружины плотно прилегали друг к другу. После чего он вставляет подпружиненный фиксатор 5 в нужное отверстие 6.
Опустив получившийся плот на воду, ложится на него и действует руками как веслами.
Использование предлагаемого изобретения позволит повысить надежность и уменьшить габариты плота.
