Изобретение относится к судовой автоматике, в частности к авторулевым.
По основному авт. св. № 460534 известен авторулевой, содержащий подключенные к элементу сравнения задатчик и датчик угла курса, а также соединенные последовательно датчик угла перекладки руля; электронную модель угловой скорости курса судна и суммирующий усилитель мощности, к входам которого подключены выходы датчика угла перекладки руля и элемента сравнения, а выход предназначен для связи с исполнительным механизмом руля судна (1).
Недостатком известного устройства является недостаточная стабилизация угла курса судна.
Цель изобретения — повышение точности стабилизации угла курса судна при снабжении последнего жестким парусным вооружением.
Цель достигается тем, что авторулевой выполнен с датчиком угла перекладки паруса, выход которого связан с входом сумми.рующего усилителя мощности, а также электронной моделью угловой скорости курса судна относительно угла перекладки паруса, подключенной своим входом к выходу датчика угла перекладки паруса, а выходом— к входу суммирующего усилителя мощности.

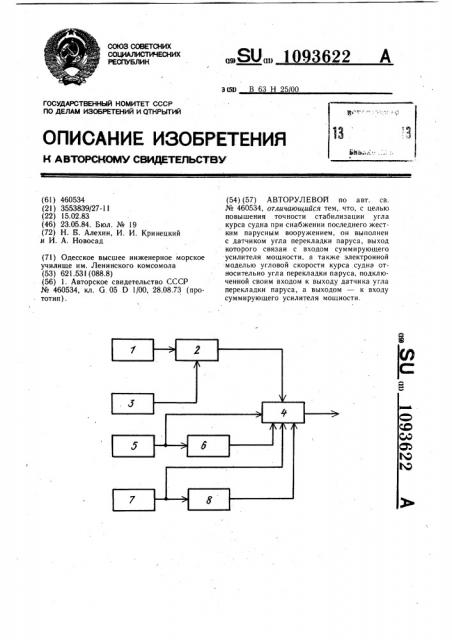

На чертеже показана функциональная схема авторулевого.
Авторулевой содержит задатчик 1 угла курса, элемент 2 сравнения, датчик 3 курса, суммирующий усилитель 4 мощности, дат-. чик 5 угла перекладки руля, электронную модель 6 угловой скорости курса судна, датчик 7 угла перекладки паруса, электронную модель 8 угловой скорости курса судна относительно угла перекладки паруса .
Авторулевой работает следующим образом.
Заданное значение величины угла курса судна подается с задатчика 1 угла курса судна для сравнения с величиной истинного угла курса судна, получаемой с датчика 3 курса, на элемент 2 сравнения. Результат сравнения суммируется на суммирующем усилителе 4 мощности с сигналами с датчика 5 угла перекладки руля, с датчика 7 перекладки паруса, с сигналом, получаемым с электронной модели 6 угловой скорости курса судна относительно угла перекладки руля, на вход которой подается сигнал с датчика 5 угла перекладки руля, и с сигна20 лом, получаемым с электронной модели 8 угловой скорости курса судна относительно угла перекладки паруса, на вход которой подается сигнал с датчика угла перекладки паруса. Сигнал с суммирующего усилителя мощности подается на исполнительный механизм руля судна.
Предлагаемый авторулевой возможно использовать на ветроходах с обеспечением высокой точности угла курса и уменьшением расхода энергии в рулевом приводе при повороте паруса.
