Устройство для сборки горных выработок (его варианты)

Устройство для сборки горных выработок (его варианты)

Иллюстрации

Показать все

Реферат



1. Устройство для оборки горных выработок, включающее пневмоударник с пикой, связанный с рукоятью посредством трубчатой ттанги, имеющей радиальные отверстия, регулировочную втулку с камерой, размещенную на штанге в месте расположения радиальных отверстий, и гибкий пшанг для подвода сжатого воздуха, соединенный с рукоятью, отличающееся тем, что, с целью повыиения эффективности оборки за счет плавного регулйрования расхода воздуха, трубчатая штанга вьшолнена из двух соединенных втулкой частей, одна из которых .со стороны рукояти выполнена в виде подпружиненного толкателя с заглушкой , размещенной в камере, втулка выполнена в виде жесткой гильзы, а радиальные отверстия расположены на толкателе, при этом втулка выполнена с дополнительной камерой, распо (Л ложенной со стороны толкателя, расшиpяюD eйcя в сторону пневмоударника, а толкатель подпружинен со стороны рукояти. СО CAD 00 00

СОНИ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„%SU(, фиг 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР.

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3515937/22-03 (22) 30.11.82 (46) 23.05.84. Бюл. У 19 (72) Э.А. Абраменков, В.Ф. Корчаков, Ж.Г. Мухин и Б.Г. Трегубов (71) Новосибирский инженерно-строительный институт им. В,В. Куйбышева (53) 622.289(088,8) (-56) 1. Авторское свидетельство. СССР

У 324391, кл. Е 21 0 13/04, 1970.

2. Авторское свидетельство СССР

У 602687, кл. Е 21 С 19/00, 1977 (прототип). (54) УСТРОЙСТВО ДЛЯ ОБОРКИ ГОРНЫХ

ВЫРАБОТОК (ЕГО ВАРИАНТЫ), (57) ). Устройство для оборки горных выработок, включающее пневмоударник с пикой, связанный с рукоятью посред. ством трубчатой штанги, имеющей радиальные отверстия, регулировочную зов Е 21 0 13/04 Е 21 С 27/Ol втулку с камерой, размещенную на штанге в месте расположения радиальных отверстий, и гибкий шланг для подвода сжатого воздуха, соединенный с рукоятью, о т л и ч а ю m е е с я тем, что, с целью повышения эффектив" ности оборки эа счет плавного регули. рования расхода воздуха, трубчатая штанга выполнена из двух соединенных втулкой частей, одна из которых со стороны рукояти выполнена в виде подпружиненного толкателя с заглушкой, размещенной в камере, втулка выполнена в виде жесткой гильзы, а радиальные отверстия расположены на толкателе, при этом втулка выполнена с дополнительной камерой, расположенной со стороны толкателя, расширяющейся в сторону пневмоударника, а толкатель подпружинен со стороны рукояти.

1093818

2 ° Устройство для оборки горных выработок, включающее пневмоударник с пикой, связанный с рукоятью посредством трубчатой штанги, имеющей радиальные отверстия, регулировочную втулку с камерой, размещенную на штанге в месте расположения радиальных отверстий, и гибкий шланг для подвода сжатого воздуха, соединенный с рукоятью, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности оборки за счет плавного регулирования расхода воздуха, трубчатая штанга выполнена из двух соединенных

Изобретение относится к горно-добывающей промьппленности и может быть использовано на подземных горных работах для оборки заколов в горных выработках. .,5

Известны.„ T Taa o H saколов в кровле горной выработки, включающие трубчатый рычаг, на шарнире которого установлен распорный цилиндр с пикой и тяги, соединяющей 10 торец цилиндра с подвижной втулкой, установленной на трубе рычага, служащей для изменения угла направления пики относительно рычага (1), Недостатком таких устройств явля- 15 ется высокая трудоемкость процесса откола породы.

Наиболее близким к изобретению по технической сущности является устройство для оборки горных выработок, 20 включающее пневмоударник с пикой, связанный с рукоятью посредством труб чатой штанги, имеющей радиальные отверстия, регулировочную втулку с камерой, размещенную на штанге в месте 25 расположения радиальных отверстий, и гибкий шланг для подвода сжатого воздуха, соединенный с рукоятью (21 .

Недостатком известного устройства является то, что в процессе работы 30 нет регулировки подачи сжатого воздуха, что приводит к повышенным вибрациям при ударных нагрузках, которые передаются рукам рабочего без достаточного затухания. Особенно сильные виброударные нагрузки передаются рувтулкой частей, одна из которых со стороны рукояти выполнена в виде подпружиненного толкателя с заглушкой, размещенной в камере, втулка выполнена в виде жесткой гильзы, а радиальные отверстия расположены на толкателе, при этом толкатель выполнен с кольцевой проточкой, расположенной, между заглушкой и радиальными отвертиями и сужающейся в направлении к радиальным отверстиям, а толкатель подпружинен со стороны части штанги, соединенной с пневмоударником.

2 кам рабочего, когда пика оказывается неприжатой к горной породе или прижатой, но недостаточно, а пневмоударник не блокируется и работает без передачи энергии ударов горной породе.

11ель изобретения — повышение эффективности оборки горных выработок за счет плавного регулирования расхода воздуха.

Поставленная цель достигается тем, что в устройстве для оборки горных выработок, включающем пневмоударник с пикой, связанный с рукоятью посредством трубчатой штанги, имеющей радиальные отверстия, регулировочную втулку с камерой, размещенную на штанге в месте расположения радиальных отверстий, и .гибкий шланг для подвода сжатого воздуха, соединенный с рукоятью, трубчатая штанга выполнена из двух соединенных втулкой частей, одна из которых со стороны рукояти выполнена в виде подпружиненного толкателя с заглушкой, размещенной в камере, втулка выполнена в виде жесткой гильзы, а радиальные отверстия расположены на толкателе, при этом втулка выполнена с дополнительной камерой, расположенной со стороны толкателя, расширяющейся в сторону пневмоударника, а толкатель подпружинен со стороны рукояти.

Второй вариант устройства отличается от первого тем, что толкатель выполнен с кольцевой проточкой, расположенной между заглушкой и радиаль3 1 0.9 ными отверстиями и сужающейся в направлении к радиальным отверстиям, а толкатель подпружинен со стороны . части штанги, соединенной с пневмоударником . 5

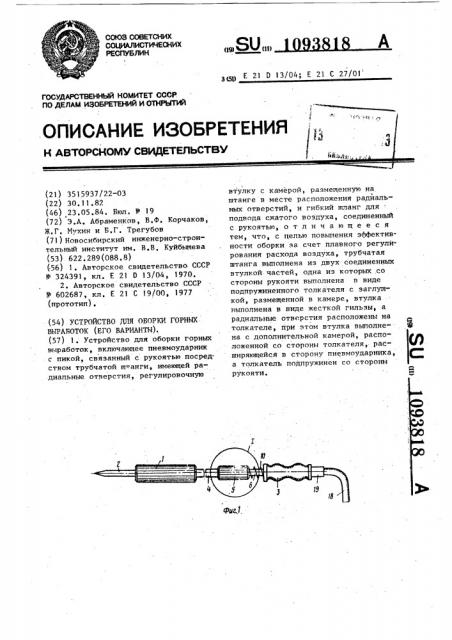

На фиг. 1 показано устройство для

I оборки горных выработок, общий вид; на фиг. 2 и 3 — варианты выполнения узла 1 на фиг. 1.

Устройство для оборки горных вы- 10 работок включает пневмоударник 1 с . пикой 2, связанный.с рукоятью 3 посредством трубчатой штанги, состоящей из двух частей: одна часть 4 штанги соединена с. пневмоударником 15 и регулировочной втулкой, выполненной в виде жесткой гильзы 5, другая часть штанги выполнена в виде подпружиненного толкателя 6, соединенного с гильзой и рукоятью и имеюще- 20

ro заглушку 7, размещенную в камере

8 гильзы. Толкатель выполнен подпру-. жиненным и с радиальными каналами 9.

Пружина 1О толкателя может. располагаться либо со стороны рукояти,.либо в камере гильзы со стороны части штанги, соединенной с пневмоударником.

В одном варианте устройства (фиг. 2) гильза выполнена с дополни- 30

iтельной камерой ll расположенной со стороны толкателя, соединенной с основной камерой и расширяющейся в сторону пневмоударника.

В другом варианте уетройства (фиг. 3) толкатель выполнен с кольцевой проточкой 12, расположенной между заглупгкой и радиальными отверстиями и сужающейся в направлении к радиальным отверстиям. Заглушка имеет упор- 40 ные поверхности 13 и !4 которыми она упирается, соответственно, в торец 15 одной части штанги и в торец

16 сопряжения камер. Торец 16 может быть снабжен эластичным кольцом 17 °

Гибкий шланг 18 соединен с рукоятью посредством штуцера 19, Устройство работает следующим образом..

Оборщик заколов подводит пику 2 к нужному месту, которое он считает наиболее удобньгм для выполнения one3818 рации оборки, и вначале, работая устройством как ломом, пытается опустить эакол. Если это не удается, он, нажимая на рукоять 6, вводит в работу пневмоударный узел 1 и совместно с его работой осуществляет оборку. Чем с большим усилием устройство прижимают к объекту работы, тем больше толкатель 6 входит в гильзу 5 и больше открываетея впускное сечение камеры

11 (фиг. 2) или проточки 12 (фиг. 3) ° в пневмоударный узел больше поступает сжатого воздуха и растет его ударная мощность. При уменьшении осевого на-. жима автоматически уменьшается его ударная мощность вплоть до полной остановки (блокировки) ударного узла.

При этом толкатель 6 перемещается под действием пружины 10 и имеющегося в камере 8 давления сжатого воздуха (фиг. 2, вправо).

Рабочий ход регулировки работы пневмоударного узла 1 и, следовательно, длина дополнительной камеры 11 гильзы 5 или проточки 12 толкателя

6 должны быть не менее 10-15 мм, чтобы исполнитель мог легко устанавливать нужный режим работы, не затрачивая в работе излишних усилий. Делать эту величину больше 50-40 мм нецелесообразно, поскольку увеличиваются габариты и масса гильзы и всего устройства в целом.

В процессе работы генерируемая пневмоударным узлом 1 вибрация, проходя вдоль части штанги, соединенной с. пневмоударником, не передается рукояти 3, так как последняя установлена на толкателе 6, который в проольном направлении не упирается ни в какие жесткие элементы. Поэтому продольные упругие волны возвращаются обратно, не воздействуя на рукоять. 3 и на руки исполнителя.

Применение предлагаемого устройства позволяет регулировать ударной мощностью в большем диапазоне ее изменения и повьппает эффективность защиты исполнителя от вредного воздействия вибрации.

1093818
