Устройство для измерения магнитных характеристик ферромагнитных замкнутых образцов

Устройство для измерения магнитных характеристик ферромагнитных замкнутых образцов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАГНИТНЫХ ХАРАКТЕРИСТИК ФЕРРОМАГНИТНЫХ ЗАМКНУТЫХ ОБРАЗЦОВ, содержащее магнитопровод с намагничивающей и измерительной обмотками, расположенный вдоль оси симметрии замкнутого образца, отличающееся тем, что, с целью упрощения конструкции и расьшрения ассортимента контролируелвлх изделий, магнитопровод выполнен в виде ферромагнитного стержня, наложенного на образец и прижатого своей боковой поверхностью к торцевой плоскости Образца с помощью прижимных приспособлений, установленных с возможностью свободного перемещения вдоль стержня, а намагничивающая и измерительная обмотки расположены на стержне между прижимными приспособлениями .

СО)ОЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

ЕЕС4УБЛИН (19) (Н) 1(5)) G 01 R 33/12 4

113

1 (1

ОГ)ИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOlNY СВИДЕТЕЛЬСТВУ .

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

40 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ(ТИЙ (21) 3387377/18-21 (22) 28.01.82 (46) 23.05.84. Бюл. Р 19 (72) В.П.Себко (71) Харьковский ордена Ленина политехнический институт им. В.И,Ленина (53) 621.317.44(088.8) (56) 1. Кифер H.È. Испытания ферромагнитных материалов. N., Энергия

1969, с. 7)-74.

2. Авторское свидетельство СССР

В 901958, кл. G Ol R 33/12, 1980, (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

МАГНИТНЫХ ХАРАКТЕРИСТИК ФЕРРОМАГНИТНЬК ЗАМКНУТЫХ ОБРАЗЦОВ, содержащее.магнитопровод с намагничивающей и измерительной обмотками, расположенный вдоль оси симметрии замкнутого образца, о т л Й ч а ю щ е е с я тем, что, с целью упрощения конструкции и расширения ассортимента контролируемых изделий, магнитопровод выполнен в виде ферромагнитного стержня, наложенного на образец и прижатого своей боковой поверхностью к торцевой плоскости образца с помощью прижимных приспособлений, установленных с воэможностью свободного перемещения вдоль стержня, а намагничивающая и измерительная обмотки расположены на стержне между прижимными приспособлениями. а . е

1093997

Изобретение относится к электроиэмерительной технике и неразрушающему контролю материалов и изделий.

Известно устройство для магнитных испытаний ферромагнитных замкнутых образцов, включающее в себя замкнутый ферромагнитный образец, на котором расположены измерительная и намагничивающая обмотки $1$ .

Недостаток данного устройствй— сложность изготовления, связанная с ® необходимостью укладки указанных обмоток всякий раз на каждый конкретный образец.

Наиболее близким к изобретению по технической сущности является уст- 15 ройство для контроля магнитных харак.теристик ферромагнитных замкнутых образцов, содержащее магнитопровод с намагничивающей и Измерительной обмотками, расположенный вдоль оси сим-зп метрнн замкнутого образца. Магнито- провод выполнен в виде двух ферромагнитных стержней, установленных внутри замкнутого образца с возможностью свободного перемещения один относительно другого в продольном направлении до соприкосновения с внутренней поверхностью образца и последующей фжксацнк стержней, а намаг-, ничквающая- и измерительные обмотки расПоложены на обоих стержнях в месте нх перекрытия, при этом стержни выполнены из отдельных ферромагнитных пластин (2) .

Недостатками известного устройства являются сложность конструкции и ограниченность сортамента испытуемых образцов (устройство позволяет контролировать сравнительно широкие образцы, у которых ширина соизмерима либо больше толщины для плоских 40 образцов данное устройство не применимо) .

Целью изобретения является упрощение конструкции н расширение ассортимента констролнруемых изделий. 45

Поставленная цель досткгается тем, что в устройстве, содержащем магнитопровод с намагничивающей н измерительной обмотками, расположенный вдоль оси симметрии замкнутого образ-50 ца, магннтопронод выполнен з виде ферромагнитного стержня, наложенного на образец и пркжагого своей боковой поверхностью к торцовой плоскости образца с помощью прижимных приспособлений, установленных с возможностью свободного перемещения вдоль стержня, а намагничнвающая к измерительная обмотки расположены на стержне между прижимными приспособлениями. 60

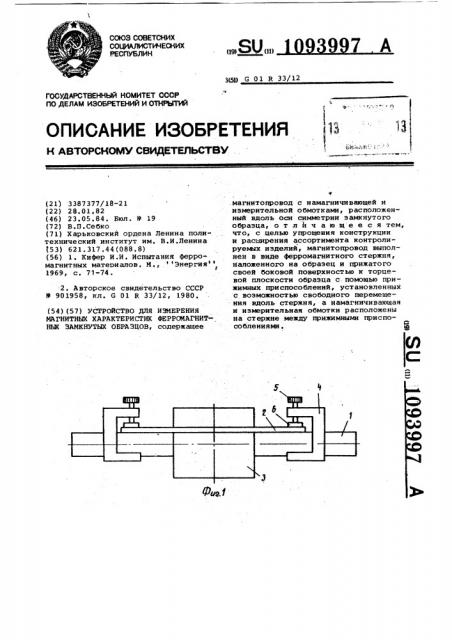

На фиг. 1 изображена конструкция предлагаемого устройства на фиг. 2то же, вкд сверху; на фиг. Э " направление основных магнитных потоков. в стержне и в образце. 65 постоянная веберметрау от бр ос указ ателя ве берметра у число витков измерительной обмотки; площадь поперечного сечения испытуемого образца. где Са ° иЪм

Напряженность магнитного поля в образце опредемяют из выражения

2Iн Ин

Н 34

1о (2) величина намагничиваюшего тока; число витков намагничивающей обмотки средняя длина образца. где I

Н

Н

1 о с

Устройство состоит из магнитопровода, выполненного в виде ферромагнитного стержня 1, контролируемого замкнутого образца 2, электрической катушки 3 с намагннчквающей и измерительной обмотками, прижимных приспособлений 4 с винтами 5 и шайбами 6.

Ферромагнитный стержень может быть выполнен сплошным или шихтованным.

Прижимные приспособления устанавливают с возможностью свободного перемещения вдоль стержня. Длина стержня выбирается такой, чтобы иметь возможность проводить испытания образцов с различными поперечными размерамя. Прижимные приспособления с винтами и шайбами выполняются из немагнитных металлов.

Контролируемый образец 2 своей одной торцовой плоскостью помещают . на боковую поверхность стержня симметрично его оси, затем прижимные приспособления 4 перемещают вдоль стержня до тех nqp, пока шайбы 6 винтов 5 не окажутся над другой торцовой плоскостью образца. После этого винтами 5 прижимных приспособлений

4 осуществляется прижатие образца 2 к стержню 1.

Устройство работает следующим образом.

Намагннчивающая обмотка питается от источника постоянного тока. В цепи намагничивающей обмотки предусматривается устройство для регулировки к .коммутирования намагничивающего тока. Величину этого тока измеряют с помощью амперметра. Ток, протекающий в намагничивающей обмотке, создает в магннтопроводе магнитный поток Фм, который расщепляется на два одинаковых потока9 в замкнутом образце. Иагнитный поток в образце измеряют веберметром, подключенным к фо измерительной обмотке. Индукцию магнитного. поля в образце определяют по формуле

CC о 4W S

ызм о

1093997

Формулу (2) используют в том случае, когда величина магнитного сопротивления магнитопровода устройства значительно меньше магнитного сопротивления образца. Если последнее условие не выполняется, то для иэ- 5 мврения напряженности магнитного поля применяют приспособление, опреде- . дяющее разность магнитных потенциалов в двух точках образца (отенциалометр) . !О

С целью увеличения точности измерения индукции и напряженности магнитного поля проводят градуировку устройства на замкнутых образцах с известными магнитными характеристи. камн.

Применение предлагаемого устройства позволит осуществить поточный контроль магнитных характеристик образцов различных типоразмеров и экономию материальных ресурсов (нет необходнмости-в намотке намагничива.6щих и измерительных обмоток на изделие).
