Класс 30а, 4 г, № 109403

СССР

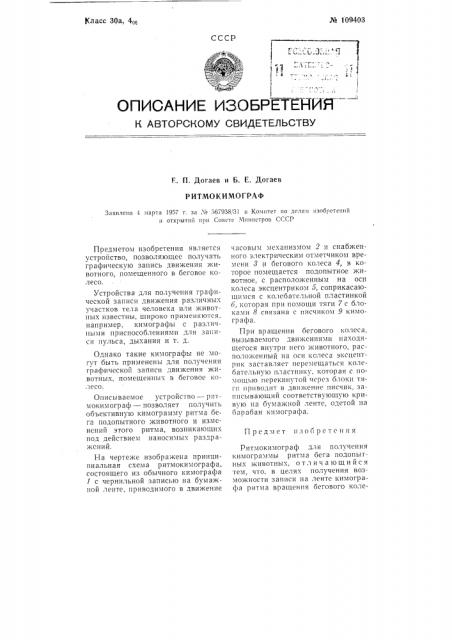

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

F. П. Догаев и Б. Е, Догаев

РИТМОКИМОГРАФ

Заяи,чеио 1 марта 1957 г. за . а 567938 31 и Комитет ио делам изобретений открытий ири Совете Мииистров СГСР

Предмет пзоорстспня

Предметом изобретения является устройство, позволяющее получать графическую запись движения животного, помещенного в беговое колесо.

Устройства для получения графической записи движения различных участков тела человека или животных известны, широко применяются, например, кимографы с различными приспособлениями для записи пульса, дыхания и т. д.

Однако такие кимографы не»огут быть применены для получения графической записи движения животных, помещенных в беговое колесоо.

Описываемое устройство — рптмокимограф — позволяет получить объективную кимограмму ритма бега подопытного животного и изменений этого ритма, возникающих под действием наносимых раздражений.

На чертеже изображена принципиальная схема ритмокимографа, состоящего из обычного кимографа

I с чернильной записью на бумажной ленте, приводимого в движение часовым механизмом 2 и снабженного электрическим отметчиком времени 8 и бегового колеса 4, в «оторое помещается подопытное животное, с расположенным на оси колеса эксцентриком 5, соприкасающимся с колебательной пластинкой

6, которая при помощи тяги 7 с блоками 8 связана с писчиком 9 кимографа.

При вращении бегового «олеса. вызываемого движениями находящегося внутри него животного, расположенный на оси колеса эксцентрик заставляет перемещаться колебательную пластинку, которая с помощью перекинутой через блоки тяги приводит в движение писчик. записывающий соответствующую кривую на бумажной ленте, одетой на бараоан кпмографа.

Ритмокимограф для получения кимограммы ритма бега подопытных животных, отличающийся тем, что, в целях получения возможности записи на ленте кимографа ритма вращения бегового колеМ 109403

Отв. редактор Л, Г. Голаидский

Стаидартгиз. Подп. к печ. 11/1! 1958 г. Объем 0.125 и. л. Тираж ЗОО. Цена 25 коп.

Типография Комитета па делам изобретений и открытий при Совете Министров СССР

Москва, Неглинная, 23. Зак. 198. са,внутри которого находится подопытное животное, ось бегового колеса снабжена эксцентриком, приводяшим в движение колебательную пластинку, связанную с записывающим механизмом.
