Ж 109431

Класс 76Ь, 29вг

76с, 12в;

СССР

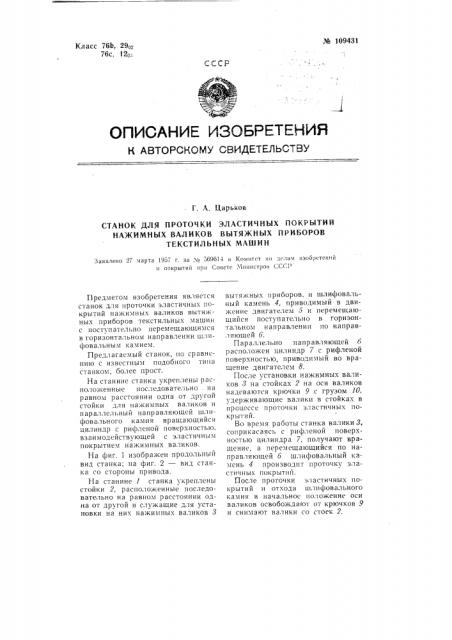

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. А. Царьков

СТАНОК ДЛЯ ПРОТОЧКИ ЭЛАСТИЧНЫХ ПОКРЫТИЙ

НАЖИМНЫХ ВАЛИКОВ ВЫТЯЖНЫХ ПРИБОРОВ

ТЕКСТИЛЬНЫХ МАШИН

Заявлено 27 марта 1957 г. за ¹ 569614 в Комитет ио аслам изобретений и открытий ири Совете Мииистров СССР

Предметом изобретения является станок для проточки эластичных покрытий нажимных валиков вытяжных приборов текстильных машин с поступательно»еремещающимся в горизонтальном направлении шлифовальным камнем, Предлагаемый станок, по сравнешпо с известным подобного типа станком, более прост.

На станине станка укреплены расположенные последовательно . на равном расстоянии одна от другой стойки для нажимных валиков и параллельный направляющей шлифовального камня вращающийся цилиндр с рифленой поверхность1о, взаимодействующей с эластичным покрытием нажимных валиков.

На фиг. 1 изображен продольный вид станка; »а фиг. 2 — вид станка со стороны привода.

На станине 1 станка укреплены стойки 2, расположенные последовательно на равном расстоянии одна от другой и служащие для установки íà ННх нажимных валиков 8 вытяжных приборов, и шлифовальный камень 4, приводимый в движение двигателем 6 и перемещающийся поступательно в горизонтальном направлении по направляющей 6.

Параллельно направляющей 6 расположен цилиндр 7 с рифленой поверхностью, приводимый во вращение двигателем 8.

После установки нажимных валиков 8 на стойках 2 на оси валиков надеваются крючки 9 с грузом 10, удерживающие валики в стойках в процессе проточки эластичных покрытий.

Во время работы станка валики 8, соприкасаясь с рифленой поверхностью цилиндра 7, получают вращение, а перемещающийся по направляющей 6 шлифовальный камень 4 производит проточку эластич»ых покрытий.

После проточки эластичных покрытий и отхода шлпфовального камня в начальное положение оси валиков освобождают от крючков 9 и снимают валики со стоек 2. № 109431

l1pcäìст изобретения

Станок для проточки эластичных покрытий нажимных валиков вытяжных приборов текстильных машин с поступательно перемещающимся в горизонтальном направлении шлифовальным камнем, отл ич а lo Ut, и йся тем, что, с целью упрощения конструкции, на станине станка укреплены расположенныс последовательно HB равном расстоянии одна от другой стойки для нажимных валиков и параллельный направляющей шлифовального камня вращающийся цилиндр с рифленой рабочей поверхностью, взаимодействующей с эластичным покрытием нажимных валиков.
