Устройство для сварки труб

Устройство для сварки труб

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ СВАРКИ ТРУБ, содержащее станину, сварочную головку , кольцевой кронштейн, на котором установлена штанга с клинообразной перемычкой , валки, выполненные в виде синхронно-приводных роликов, размещенных на валах, закрепленных в стойках станины, и двуплечие рычаги с установленными на них кромкосжимающими роликами, отличающееся тем, что, с целью повышения качества изготавливаемых труб, штанга снабжена роликом с ребордой и поджимным роликом , а валки выполнены плавающими в плоскости, перпендикулярной продольной оси устройства, двуплечие рычаги шарнирно закреплены в стойках станины, а кромкосжимающие ролики выполнены спаренными и шарнирно закреплены на двуплечих рычагах .

СОЕЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,SU„„1094636 1 ) 1Я Щ

",", 13

;. я с :; °:, и:ф

ЫЬЛИОТИА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ !

Ф ь

Ою

° В

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3601075/25-27 (22) 14.04.83 (46) 30.05.84. Бюл. № 20 (72) А. И. Суслов и В. К. Пархета (53) 621.791.037-621.791.75 (088.8) (56) 1. Справочное оборудование. Каталог, М., НИАТ. 1965. с. 132.

2. Авторское свидетельство СССР № 554029, кл. В 21 С 37/08; 1975 (прототип) . (54) (57) 1. УСТРОЙСТВО ДЛЯ СВАРКИ

ТРУБ, содержащее станину, сварочную головку, кольцевой кронштейн, на котором установлена штанга с клинообразной переЗио В 21 С 37/08 В 23 К 31/06 мычкой, валки, выполненные в виде синхронно-приводных роликов, размещенных на валах, закрепленных в стойках станины, и двуплечие рычаги с установленными на них кромкосжимающими роликами, отличающееся тем, что, с целью повышения качества изготавливаемых труб, штанга снабжена роликом с ребордой и поджимным роликом, а валки выполнены плавающими в плоскости, перпендикуля рной продольной оси устройства, двуплечие рычаги шарнирно закреплены в стойках станины, а кромкосжимающие ролики выполнены спаренными и шарнирно закреплены на двуплечих рычагах.

1094636

2. Устройство по п. 1, отличающееся тем, что, с целью упрощения его переналадки с одного диаметра труб на другой, синхронно-приводные ролики установлены на валах с возможностью взаимного осевого перемещения, двуплечие рычаги снабжены поворотными секторами, шарнирно закрепИзобретение относится к сварке и может быть использовано для изготовления прямошовных сварных тонкостенных труб из предварительно сформованных трубчатых заготовок конечной длины.

Известно устройство для сварки труб, содержащее станину, сварочную головку и штангу (1).

Недостатком этого устройства является низкое качество сварного шва из-за смятия свариваемых кромок элементами штанги.

Известно также устройство, содержащее станину, поворотное кольцо, в котором установлена сварочная головка, штанга с клинообразным выступом и роликом, шарнирно укрепленные удерживающие трубу захваты. Известное устройство для сварки труб исключает смятие свариваемых кромок, в результате чего несколько повышается качество сварного шва (2).

Недостатком известного устройства является неудовлетворительное качество сварного шва из-за того, что оно не обеспечивает четкую ориентацию кромок трубной заготовки под сварочную головку. Кроме того, при сварке трубы на ее поверхности образуются риски от формовочных роликов.

Другим недостатком известного устройства является необходимость смены формовочных роликов при переходе на новые типоразмеры труб.

Целью изобретения является.повышение качества изготавливаемых труб и упрощение переналадки устройства с одного диаметра труб на другой.

Указанная цель достигается тем, что в устройстве для сварки труб, содержащем станину, сварочную головку, кольцевой кронштейн, на котором установлена штанга с клинообразной перемычкой, валки, выполненные в виде синхронно-приводных роликов, размещенных на валах, закрепленных в стойках станины, и двуплечие рычаги с установленными на них кромкосжимающими роликами, штанга снабжена роликом

f0

40 ленными на их верхних концах с возможностью ступенчатой фиксации на заданный диаметр трубы, кромкосжимающие ролики шарнирно закреплены на поворотных секторах, а кольцевой кронштейн установлен на станине с возможностью вертикального перемещения.

2 с ребордой и поджимным роликом, а валки выполнены плавающими в плоскости, перпендикулярной продольной оси устройства, двуплечие рычаги шарнирно закреплены в стойках станины, кромкосжимающие ролики выполнены спаренными и шарнирно закреплены на двуплечих рычагах.

Кроме того, синхронно-приводные роли ки установлены на валах с возможностью взаимного осевого перемещения, двуплечие рычаги снабжены поворотными секторами, шарнирно закрепленными на их верхних концах с возможностью ступенчатой фиксации на заданный диаметр трубы, кромкосжимающие ролики шарнирно закреплены на поворотных секторах, а кольцевой кронштейн установлен на станине с возможностью вертикального перемещения.

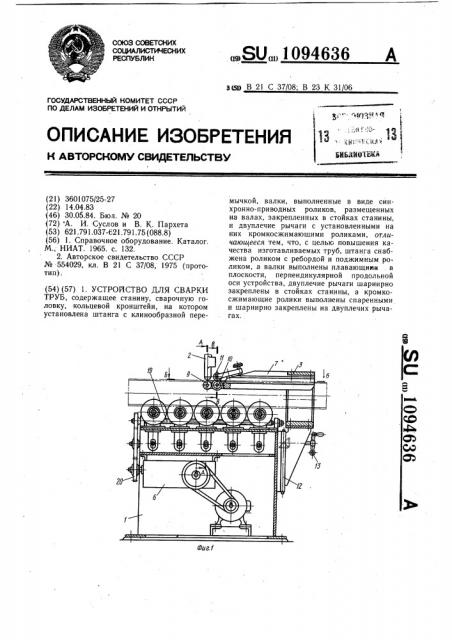

На фиг. 1 изображено устройство для сварки труб, общий вид; на фиг. 2 — разрез Б — 5 на фиг. 1; на фиг. 3 — разрез

 — В на фиг. 1, на фиг. 4 — разрез А — А на фиг. 1 присварке труб малого диаметра; на фиг. 5 — разрез А — А на фиг. 1 при сварке труб большого диаметра.

Устройство для сварки труб содержит станину 1, сварочную головку 2, кольцевой кронштейн 3, синхронно-приводные валки 4, двуплечие рычаги 5, редуктор 6 с приводом.

На кольцевом кронштейне 3 закреплена штанга 7, на которой выполнена клинообразная перемычка 8 и на консольной части установлены ролики: ролик 9, на котором производится сварка труб, ролик 10 с ребордой и поджимной ролик 11. Кольцевой кронштейн 3 со штангой 7 смонтирован на вертикальной направляющей 12 с возможностью перемещения при помощи рукоятки

13. На станине установлено пять синхронно-приводных валков 4. Каждый валок состоит из синхронно-приводных роликов 14, полого вала 15, в средней части которого имеются сквозные пазы. Вал 15 установлен в радиальных шарикоподшипниках 16, размещенных в стойках 17 на станине 1.

На конце вала 15 установлена червячная

1094636 передача, состоящая из червячного колеса

18 и червячного винта 19. Червячный винт соединен с редуктором 6 через шестеренчатый привод 20. Вал 15 с роликами 14 имеет возможность скользить в подшипниках 16 и в червячном колесе 18, что обеспечивает его свободное перемещение в плоскости, перпендикулярной оси установки.

В каждом ролике 14 закреплена гайка 21 взаимодействующая с винтом 22, установленным в полом валу 15. Винт имеет правую и левую резьбу, приводится рукояткой 23 и служит для сближения и развода роликов 14. Рабочие поверхности роликов 14, взаимодействующие с поверхностью трубной заготовки 24, покрыты материалом с фрикционными свойствами — жесткой резиной.

Двуплечие рычаги 5 рамного типа средней частью подвешены на стойках 17 станины 1 с помощью осей 25. Рычаги 5 расположены друг против друга, а в нижней часси соединены винтом 26, на одном конце которого нарезана правая, а на другом — левая резьба. В рычагах 5 установлены шарнирные гайки 27, взаимодейсгвующие с винтом

26. Винт 26 приводится во вращейие рукояткой 28 и служит для создания усилия поджатия рычагами 5 трубной заготовки 24.

Постоянное положение рычагов 5 стабилизируется стойкой 29, закрепленной на станине 1, и легкими пружинами 30, находящимися на винте 26. В верхней части рычагов 5 на оси 31 установлены секторы 32 с возможностью поворота и ступенчатой фиксацией их защелкой 33 для настройки на заданный диаметр трубной заготовки.

На каждом секторе 32 установлена крестовина 34, которая двумя цапфами закреплена с возМожностью поворота в верхней части сектора 32, а на двух перпендикулярных цапфах с возможностью вращения закреплены два ролика 35, которыми трубная заготовка формуется при сварке.

Устройство работает следующим образом.

Трубную заготовку 24 разводят по сты-! ку на 8 — 10 мм. Образовавшимся проемом заводят заготовку на клинообразную перемычку 8 штанги 7 и на ролик 10 с ребордой, после. чего доводят до ролика 9, на котором происходит сварка.

В этом положении трубная заготовка 24 кромками строго базируется по стенкам клинообразной перемычки 8 и реборды ролика

10 (фиг. 2) для того, чтобы создать постоянную ориентировку кромок трубной заготовки под сварочную головку 2. Затем кромки трубной заготовки поджимают верхним роликом 11 к ролику с ребордой 10 для выравнивания их по вертикали от смещения (фиг. 3). Зафиксированную трубную заготовку 24 на штанге 7 с кольцевым кронштейном 3 опускают по направляющей 12 с помощью рукоятки 13 на приводные ролики 14.!

5О

55 дят в устройство следующую заготовку.

Настройка на другой диаметр трубы производится в такой же последовательности.

По сравнению с известным предлагаемое устройство позволяет повысить качество изготавливаемых труб за счет строгой ориентации кромок трубной заготовки под сварочную головку. Строгая ориентация кромок трубной заготовки достигается благодаря тому, что кромки базируются по стенкам клинообразной перемычки 8 и реборде ролика 10 и поджимаются сверху роликом 11..

Кроме этого, для беспрепятственной ориентации кромок относительно сварочной головки валки 4 выполнены плавающими в стойках 17, а двуплечие рычаги 5 шарнирно закреплены в этих стойках, т. е. перед сваркой валки 4 и рычаги 5 ориентируются

Приводные валки 4 посредством рукоятки 23, винта 22, гайки 21 сводят или разводят до соприкосновения рабочих поверхностей обойх роликов 14 с поверхностью трубной заготовки 24. Это обеспечивается также и тем, что они выполнены с возможностью свободного плавания совместно с полым валом 15 относительно неподвижных стоек 17 и червячного колеса 18, тем самым обеспечивая ориентацию приводных валков

4 относительно поверхности трубной заготовки.

В исходном положении кромкосжимающие ролики 35, расположенные на секторах 32 и рычагах 5, разведены в крайнее положение от оси установки с помощью рукоятки 28, винта 26 и шарнирно-винтовой гайки 27.

После установки трубной заготовки 24 на валки 4 расфиксируют сектора 32 защелками 33, поворачивают их в сторону заготовки 24, фиксируют в данном положении . защелками 33, а затем рукояткой 28 с помощью винта 26 и шарнирно-винтовой гайки 27 создают усилие зажима на рычаг

5, а следовательно, и на спаренные кромкосжимающие ролики 35. Кромкосжимающие ролики 35 свободно вращаются на осях крестовины 34 и поворачиваются в верхней части сектора 32, ориентируясь по поверхности трубной заготовки 24. Усилием роликов кромки сводятся между собой в зоне сварки, а до зоны сварки поджимаются к реборде ролика 10 и стенке клиновидной перемычки 8 (фиг. 2). Затем включают электродвигатель, который через редуктор

6 и шестеренчатый привод 20 передает вращение на червячный винт 19 и червячные колеса 18 пяти приводным валкам 4. Валки подают трубную заготовку 24 под сварочную головку 2.. В момент подвода торца трубной заготовки к сварочной головке зажигается дуга и начинается процесс сварки. Сварка продолжается без останова: не

40 дожидаясь конца сварки одной трубы, вво1094636

Фиг.2

В-В

A-А по поверхности трубной заготовки. По поверхности трубной заготовки ориентируются и кромкосжимающие ролики 35. Благодаря тому, что ролики Зо выполнены спаренными и шарнирно закреплены в рычагах 5, они сжимают кромки трубной заготовки с усилием, направленным к оси трубы.

В результате этого сохраняется геометрия поперечного сечения трубной заготовки. Ролики 35 свободно вращаются на цапфах крестовины 34 их контакт с поверхностью трубной заготовки линейный, и на поверхности трубы не остается рисок и надиров, которые наблюдаются на трубах, изготовленных на известном устройстве.

В сравнении с известным использование предлагаемого устройства упрощает его переналадку с одного диаметра на другой вследствие отсутствия съемных элементов.

1094636

А-А

17

Фиг.
