Устройство для гибки монтажных петель

Устройство для гибки монтажных петель

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ГИБКИ МОНТАЖНЫХ ПЕТЕЛЬ, содержащее установленнь1ё на станине над столом два гибочных ролика первого гиба, два гибочных ролика второго гиба и привод роликов в виде силового цилиндра со штоком, отличающееся тем, что, с целью снижения энергоемкости цутем уменьшения усилия гибки, оно снабжено жестко закрепленными на столе симметрично относительно роликов первого гиба упором для заготовки и матрицей в виде закрепленного на столе кронштейна и смонтированных на последнем выступа и ролика, тягами и шарнирно закрепленными, на станине тремя рычагами, на двух из которых установлены ррлики первого гиба, а на третьем - ролики второго гиба и пуансон , при этом третий рычаг шарнирно соединен с рычагами роликов первого гиба тягами , а со штоком цилиндра - непосредственно . 2. Устройство по п. 1, отличающееся тем, что оно снабжено подпружиненным выталкивателем изделия, установленным между пуансоном и гибочным роликом рычага второго гиба.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1094645

3Ш В 21 D 1112

ОПИСАНИЕ ИЗОБРЕТЕНИЯ с

° °

° ° и

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

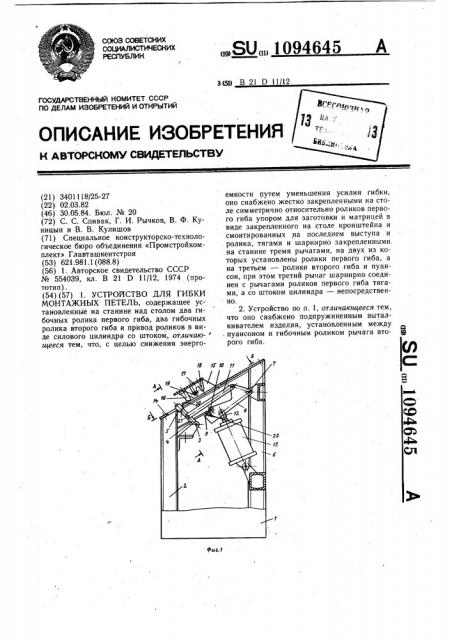

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3401118/25-27 (22) 02.03.82 (46) 30.05.84. Бюл. № 20 (72) С. С. Спивак, Г. И. Рычков, В. Ф. Куницын и В. В. Кулишов (71) Специальное конструкторско-технологическое бюро объединения «Промстройкомплект» Главташкентстроя (53) 621.981.1 (088.8) (56) 1. Авторское свидетельство СССР № 554039, кл. В 21 D 11/12, 1974 (прототип). (54) (57) 1. УСТРОЙСТВО ДЛЯ ГИБКИ

МОНТАЖНЫХ ПЕТЕЛЬ, содержащее установленные на станине над столом два гибочных ролика первого гиба, два гибочных ролика второго гиба и привод роликов в виде силового цилиндра со штоком, отличаю- щееся тем, что, с целью снижения энергоемкости путем уменьшения усилия гибки, оно снабжено жестко закрепленными на столе симметрично относительно роликов первого гиба упором для заготовки и матрицей в виде закрепленного на столе кронштейна и смонтированных на последнем выступа и ролика, тягами и шарнирно закрепленными. на станине тремя рычагами, на двух из которых установлены ррлики первого гиба, а на третьем — ролики второго гиба и пуансон, при этом третий рычаг шарнирно соединен с рычагами роликов первого гиба тягами, а со штоком цилиндра — непосредственно.

2. Устройство по п. 1, отличающееся тем, что оно снабжено подпружиненным выталкивателем изделия, установленным между пуансоном и гибочным роликом рычага второго гиба.

1094645

Изобретение относится к обработке металлов давлением, в частности к устройствам для гибки арматуры армированных железобетонных изделий.

Известно устройство для гибки монтажных петель, содержащее установленные на станине над столом два гибочных ролика первого гиба, два гибочных ролика второго гиба и привод роликов в виде силового цилиндра со штоком (1}.

Однако при гибке на известном устрой- 10 стве требуются большие усилия в конце хода гибки, что связано с повышенными энергозатратами.

Цель изобретения — снижение энергоемкости устройства путем уменьшения усилия гибки в конце рабочего хода.

Для достижения поставленной цели устройство для гибки монтажных петель, содержащее установленные на станине над столом два гибочных ролика первого гиба, два гибочных ролика второго гиба и привод ро- Zp ликов в виде силового цилиндра со штоком, снабжено жестко закрепленными на столе симметрично относительно роликов первого гиба упором для заготовки и матрицей в виде закрепленного на столе кронштейна и смонтированных на последнем выступа и ролика, тягами и шарнирно закрепленными на станине тремя рычагами, на двух из которых установлены ролики первого гиба, а на третьем — ролики второго гиба и пуансон, при этом третий рычаг шарнирно соеди- < нен с рычагами роликов первого гиба тягами, а со штоком цилиндра — непосредственно.

Устройство может быть снабжено подпружиненным выталкивателем изделия, установленным между пуансоном и гибочным роликом рычага второго гиба.

На фиг. 1 изображено устройство в исходное положение, вид сбоку; на фиг. 2— то же, в конечном положении гибки; на фиг.3 — разрез А — А на фиг. 1; на фиг.4— разрез Б — Б на фиг. 1; на фиг. 5 — готовое 4 изделие, вид в изометрии.

Устройство состоит из станины 1, на стойке 2 которой шарнирно на оси 3 установлены рычаги 4 с роликами 5 первого гиба.

На другой стойке 6 станины на оси 7 установлен рычаг 8 второго гиба, несущий гибочный пуансон 9 и ролик 10. Рычаги первого гиба соединены с рычагом второго гиба тягами 11. Кроме того, рычаг 8 второго гиба шарнирно соединен со штоком 12 силового, например пневматического, цилиндра 13.

На столе 14 станины 1 смонтирован кронштейн 15, на котором установлены упор 16 и матрица 17 с выступом 18 и роликом 19.

Для точного позиционирования заготовки 20 перед гибкой на столе закреплены штифты 21.

Для снятия заготовки с рычага второго гиба предусмотрен подпружиненный выталкиватель 22.

Устройство работает следующим образом.

Заготовка помещается на столе станка между штифтами 21 и упором 16 перед гибочными роликами 5. Включением пневмоцилиндра 13 рычаг 8, несущий пуансон 9 и ролик 10, начинает двигаться вверх, одновременно сообщая движение рычагам 4 через тяги 11.

Вначале в контакт с заготовкой 20 вступают ролики 5, загибая заготовку вокруг упора 16 (горизонтальный гиб), затем после того как согнутые концы заготовки переместятся под матрицу 17, вступают в работу пуансон 9 и ролик 10, причем и пуансон и ролик одновременно касаются заготовки 20 и прижимают ее к матрице. Это промежуточное положение заготовки показано пунктиром на фиг. 2 и 4. Вначале гиба между пуансоном 9, роликами 10 рычага 8 и матрицей 17 заготовка 20 соскальзывает с упора

16 и беспрепятственно гнется в вертикальной плоскости. Окончание гиба показано на фиг. 2. Включая пневмоцилиндр в обратном направлении, система переводится в исходное положение. Согнутое изделие сбрасывается с рычага выталкивателем 22 и падает вниз в контейнер (не показан).

Описываемая конструкция благодаря предлагаемому расположению гибочных элементов не требует больших усилий для гиба заготовки в конце хода, 1094645

А-А фиг.2
