Реферат



КОПИРНОЕ УСТРОЙСТВО ДЛЯ МАШИН ТЕРМИЧЕСКОЙ РЕЗКИ по авт. св. № 941046, отличающееся тем, что, с целью повышения надежности , оно снабжено смонтированным на втулке соосно с ней ограничительным колпачком со сферической поверхностью , выпуклой в направлении торца втулки и плавно сопряженной с указанным торцом. СО 4 Nl

СОЮЗ СОВЕТСКИХ

OMNlll

РЕСПУБЛИК

aeSUat>

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМЪ СВИДЕТЕЛЬСТБУ (61) 941046 (21) 3529578/25-27 (22) 09,11 ° 82 (46) 30.05.84. Бюл. В 20 (72) М,Е. Евзельман и В.Ж. Саблев (71) Могилевский проектно-конструкторский технологический институт специальной технологической оснастки, -автоматизации и механизации (53) 621 ° 791.039(088.8) (56) 1. Авторское свидетельство СССР й- 941046, кл. В 23 К 7/02, 1981 (прототип). (д) В 23 К 37/04) В 23 К 7/02 (54) (57) КОПИРНОЕ УСТРОЙСТВО ДЛЯ МАШИН ТЕРМИЧЕСКОЙ РЕЗКИ по авт. св.

941046, отличающееся тем, что, с целью повышения надежности, оно снабжено смонтированным на втулке соосно с ней ограничительным колпачком со сферической поверхностью, выпуклой в направлении торца втулки и плавно сопряженной с указанным торцом.

1094714

Изобретение относится к газопламенной обработке металлов и может быть использовано в машиностроении.

По основному авт.св. Ф 94 1046 известно копирное устройство для 5 машин термической резки, содержащее корпус, B котором концентрично размещены электромагнитная обмотка и подпружиненный магнитный палец, причем магнитный палец выполнен в виде 10 втулки, расположенного в ней стержня с продольным пазом, и штифта, закрепленного на втулке и размещенного в пазу стержня 11).

Однако известное конирное устрой- 15 ство характеризуется недостаточной надежностью работы в связи с тем, что,если копиры расположены близко друг от друга, то втулка при включении магнита для перехода от одного 20 копира к другому не успевает подниматься и при переходе на другой копир втулка может соприкоснуться своей цилиндрической поверхностью с рабочей поверхностью копира, что вызывает брак вырезаемой детали. Так как наружный диаметр втулки больше диаметра магнитного стержня, то деталь получается по размеру больше. Запаздывание подъема втулки объясняется тем, 30 что на ее поверхности под действием магнитных сил оседают частицы металлической пыли, которые всегда присутствуют в воздухе при термической резке, что вызывает значительные силы трения между втулкой и гильзой.

Цель изобретения — повышение надежности работы копирного устройства.

Поставленная цель достигается тем, что копирное устройство для машин 4п термической резки, содержащее корпус, в котором концентрично размещены элек. тромагнитная. обмотка и подпружиненный магнитный палец, выполненный в виде втулки, расположенного в ней 4> стержня с продольным пазом, и штифта, закрепленного на втулке и размещенного в пазу стержня, снабжено смонтированным на втулке соосно с ней ограничительным колпачком со сферической опорной поверхностью, выпуклой в направлении торца втулки и плавно сопряженной с указанным торцом.

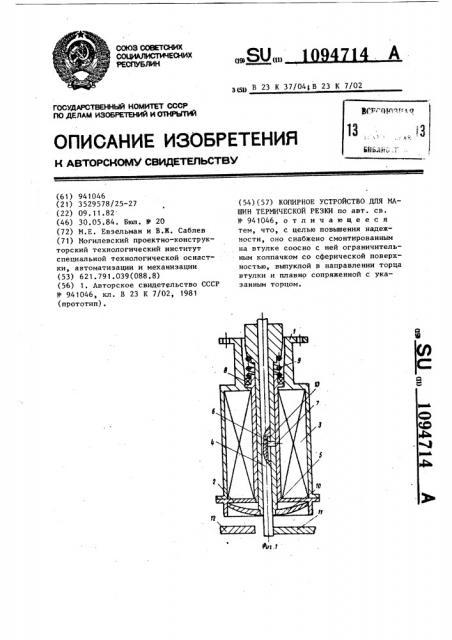

На фиг. 1 изображено устройство в положении настройки; на фиг. 2 — то же, в рабочем положении.

Копирное устройство содержит корпус 1, крышку 2 из немагнитного мате- риала, электромагнитную обмотку 3, стержень 4, соединенный с втулкой 5 штифтом 6, а также гильзу 7 из немагнитного материала, упорный подшипник

8, пружину 9 и ограничительный колпачок 10 со сферической опорной поверхностью, выпуклой в направлении торца втулки 5 и плавно сопряженной с указанным торцом. Стержень 4 взаимодействует с копирами 11 или 12. В стержне 4 выполнен продольный паз 13 °

Копирное устройство работает следующим образом.

В положении настройки в обмотке

3 тока нет, стержень 4 опущен, втулка 5 под действием пружины 9 поднята вверх, колпачок 10 спрятан в крышке 2. После сближения стержня 4 с копиром 11 (или 12) включается ток в обмотке 3, при этом стержень 4 прижимается к кромке копира 11, Так как гильза 7 и крышка 2 выполнены из немагнитного материала, магнитный поток проходит через вспомогательный воздушный зазор между верхним клиновидным концом втулки 5 и корпусом 1, в верхней части которого имеется отверстие, выполненное так, что между втулкой 5 и корпусом 1 при полном сжатии пружины 9 остается некоторый зазор. Под действием электромагнитных сил, стремящихся уменьшить зазор между втулкой 5 и корпусом 1, втулка

5 с колпачком 10 опускается и прижимается своим торцом к верхней поверхности копира 11. Между втулкой 5 и ,копиром 11, в свою очередь, возникают силы притяжения, что увеличивает суммарную силу прижатия копирного устройства к копиру 11, а следовательно, и силу тяги.

При включении привода вращения стержня 4, последний вместе со втулкой 5, колпачком 10 и пружиной 9 начинает вращение (подшипник 8 разгружает пружину 9 от сил трения), перемещая копирное устройство, а с ним и машину для термической резки, по контуру копира 11.

При переходе от копира 11 к копиру 12 ток в обмотке 3 отключается, втулка 5 с колпачком 10 под действием пружины 9 поднимаются вверх. Если при подходе к копиру 12 втулка 5 не успела полностью подняться, то копир 12 упирается в сферическую поверхность колпачка 10, скользит по ней, поднимая втулку 5.

Составитель В. Клоков

Техред N.Tenep Корректор А.Ильин

Редактор Н. Бобкова

Заказ 3491/7 Тираж 1037 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4!5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 1094714 4

Использование предлагаемого уст- надежность работы гаэорежущих маройства позволяет за счет. введения шин с магнитокопировалвным приограничительного колпачка повысить водом.
