Реферат



Класс 5с, 11

СССР

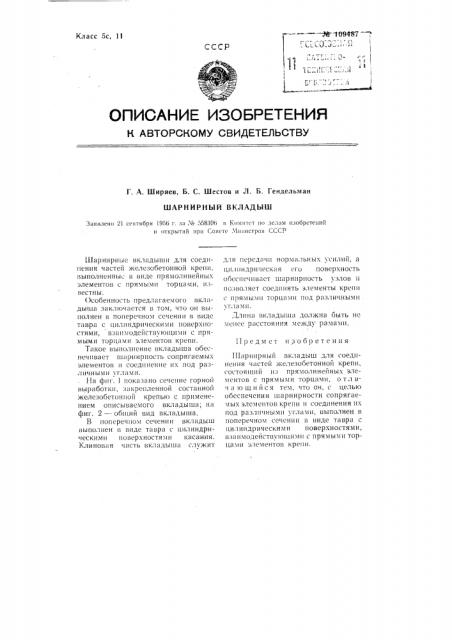

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. А. Ширяев, Б. С. Шестов и Л. Б. Гендельман

ШАРНИРНЫЙ ВКЛАДЫШ

Заявлено 21 сентября 1956 г. аа Л3е 558396 в b,огянт1т по дслагн изобретений н открытий прн Совете Мнннстров СССР

1113едмст изобретения

Шарнирные вкладыши для соединения частей железобетонной крепи, выполненные в виде прямолинейных элементов с прямыми торцами, из-!

3естны.

Особенность предлагаемого вкладыша заключается 13 том, что он выПОЛНЕН В ПОПЕРЕЧНОМ СЕЧЕНИИ В ВИДС тавра с цилиндрическими поверхностями, взаимодействую!ци3!и с прямыми торцами элементов крепи.

Такое вьиолнение вкладыша обеспечивает шарнирность сопрягаемых элементов и соединение их под различными углами.

1-1а фпг. 1 показано сечение горной выработки, закрепленной составной железобетонной крепыо с применением описываемого вкладыша; на фиг. 2 — обший вид вкладыша.

В попереч1юм сечении вкладыш вьшо,п(ен 13 виде тавра с цилиндрическими поверхностями касания.

1<э!ИнО!3

< гламl!., 1лпна вкладыша должна Оыть не

3!епсс расстояния между рамами.

III;!pill!pi- вкладыш для соединения частей железобетонной крепи, состояшш! из прямолинейных элементов с прямыми торцами, о тл ичаюшийся тем, что он, с целью обеспечения шарнирности сопрягаем ых элементов 1 .pi .Пи II ooBäI! í2íèÿ их под различными углами, выполнен в поперечном сечении в виде тавра с цилиндрическими поверхностями, взаимодействуюшими с прямblми торпами элементов «репи.
