Водозаборное сооружение

Водозаборное сооружение

Иллюстрации

Показать все

Реферат



1. ВОДОЗАБОРНОЕ СООРУЖЕНИЕ, содержащее корпус, установленный внутри него на подшипниках вал с размещенным над корпусом отбойным устройством в виде лопастей с вертикальными пластинами, водоотводящий патрубок , -отличающееся тем, что, с целью повышения надежности работы и эффективности очистки воды, оно снабжено кожухом, содержащим обечайку в виде полуцилиндра, огибающего лопасти с одной стороны, и полукруглую плоскую крьшку над лопастями. 2. Сооружение по п. 1, о т л и чающееся тем, что внутри корпуса на валу установлена крьтьчатка. 9

Взамен ранее изданного

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

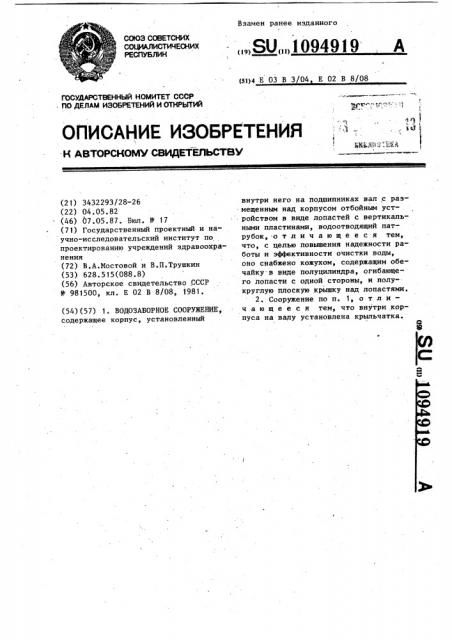

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGMOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3432293/28-26 (22) 04.05.82 (46) 07.05.87. Бюл. Ф 17 (71) Государственный проектный и научно-исследовательский институт по проектированию учреждений здравоохранения (72) В.А.Мостовой и В.П.Трушкин (53) 628.515(088.8) (56) Авторское свидетельство, СССР

Ф 981500, кл, Е 02 В 8/08, 1981. (54)(57) 1. ВОДОЗАБОРНОЕ СООРУЖЕНИЕ, содержащее корпус, установленный. „„SU„„1094919 А (51)4 Е 03 В 3/04 Е 02 В 8/08 внутри него на подшипниках вал с размещенным над корпусом отбойным устройством в виде лопастей с вертикальными пластинами, водоотводящий патрубок, .о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы и эффективности очистки воды, оно снабжено кожухом, содержащим обечайку-в виде полуцилиндра, огибающего лопасти с одной стороны, и полукруглую плоскую крьппку над лопастями.

2. Сооружение по п. 1, о т л и— ч а ю щ е е с я тем, что внутри корпуса на валу установлена крыльчатка.

Лд/И

noma

gcno осу

Фиг.2

ВНИИПИ Заказ 1813/1 Тираж 670

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

1 109491

Изобретение относится к устройствам для забора воды из рек и водоемов.

Цель изобретения — повышение надежности работы и эффективности очистки воды.

На фиг. 1 представлен общий вид устройства; на фиг. 2 — то же, вид сверху.

Водозаборное сооружение состоит из вертикально расположенного цилиндроконического корпуса 1, вала 2 с установленной на нем внутри корпуса крыльчаткой 3, размещенного над корпусом отбойного устройства в виде горизонтально расположенных лопастей 4, на концах которых закреплены вертикальные пластины 5, крестовины

6, подшипника 7 и кожуха, содержащего обечайку 8 в виде полуцилиндра, огибающего лопасти с одной стороны, и полукруглую плоскую крышку 9 над лопастями. Для отвода чистой воды предусмотрен водоотводящий патрубок 10.

Водозаборное сооружение работает . следующим образом.

Поток загрязненной воды, например в реке с примесями мусора, рыбьей молоди, личинок, обтекает корпус 1 и кожух. Лопасти 4, вращаясь от энергии потока, поступающей в корпус воды, своими пластинами 5 создают над корпусом 1 завихрение. Освобожденная от примесей вода, проходя в промежутки между лопастями, опускается и за" ставляет вращаться крыльчатку 3 и через водоотводящий патрубок 10 подается о назначению. Вращение крыльчатки 3 через вал 2 способствует ускорению вращения лопастей 4, в результате чего создается более энергичное завихрение и отталкивание примесей от корпуса 1. Кожух, содержащий обечайку в виде полуцилиндра, огибающего лопасти с одной стороны, и полукруглую плоскую, крышку над лопастями, позволяет увеличить радиус водяного вихря и отбросить дальше примеси.

Водозаборное сооружение пригодно для работы в водоемах с течением и без течения. Преимущество водозаборного сооружения состоит в наличии устройства для отпугивания рыбьей молоди и отталкивания примесей перед водозабором, что облегчает работу насосной установки.
