1. СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ КРЕПЛЕНИЯ ДЕРЕВЯННЫХ ДЕТАЛЕЙ, содержащий расположенные прямыми рядами вдоль и поперек металлической пластины, выштампованные из нее с образованием продольных прорезей зубья, имекадие вогнутые лицевые поверхности и уширения в основаниях , от ичающийся тем, что, с целью повышения прючности соединения, каждая продольная прорезь образована выштамповкой в противоположные стороны двух зубьев, имеющих общую линию рассечений, при этом уширения их оснований выполнены в виде направленных навстречу друг другу боковых выступов, имеющих вершины с остриями, расположенными вдоль наружных граней этих выступов. 2. Элемент по п. 1, отличающийся тем, что конец каждого зуба выполнен с односто- g ронним скосом. (Л 4;;й| со со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3590255/29-33 (22) 02. 03. 83 (46) 30.05.84. Вюл. Ф 20 (72) А.К.Наумов (71) Марийский ордена Дружбы народов политехнический институт им. A.М.Горького (53) 624.011. 2 (088.8) (56) 1. Патент США М 3603197, кл. 85-13, 1971.

2. Патент СССР Р 579925, кл. Е 04 В 1/49, 1972 (прототип). (54)(57) 1. СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ

ДЛЯ КРЕПЛЕНИЯ ДЕРЕВЯННЫХ ДЕТАЛЕИ, содержащий расположенные прямыми рядами вдоль и поперек металлической пластины, выштампованные из нее с образованием продольных про„.ЯЦ„„,Д}ЩВЩ

3(5I) Е 04 В 1 49; Е 04 В 1 38 резей зубья, имеющие вогнутые лицевые поверхности и уширения в основаниях, отличающийся тем, что, с целью повышения прочности соединения, каждая продольная прорезь образована выштамповкой в противоположные стороны двух зубьев, имеющих общую линию рассечения, при этом уширения их оснований выполнены в виде направленных навстречу друг другу боковых выступов, имеющих вершины с остриями, расположенными вдоль наружных граней этих выступов.

2. Элемент по п. 1, о т л ич а ю шийся тем, что конец каждого зуба выполнен с односторонним скосом.

1094930

Изобретение относится к строительству, а именно к деревянным конструкциям, и предназначено для соединения деталей при изготовлении, например, ферм.

Известен со щинительный .элемент для крепления деревянных деталей, выполненный в виде пластины с попарно выштампованными в продольных рядах зубьями с образованием для каждой пары общей прорези (1). 1О

Однако прочность соединения деревянных деталей с использованием известной зубчатой пластины недостаточ. на в виду возможности раскалывания древесины и неплотного прилегания 15 ее к боковым граням зубьев.

Наиболее близким к изобретению по технической сущности является соединительный элемент для крепления деревянных деталей, включающий расположенные прямыми рядами вдоль и поперек металлической пластины вьнатампованные из нее с образованием продольных прорезей зубья, имеющие вогнутые лицевые поверхности и уширения в основаниях (2).

Однако при внедрении зубьев известной пластины в древесину происходит ее раскалывание. Значительное раскрытие образующихся прн этом трещин уменьшает площадь контакта зубьев с древесиной, что ведет к снижению прочности соединения деревянных деталей.

Целью изобретения является повышение прочности соединения, 35

Цель достигается тем, что в соединительном элементе для крепления деревянных деталей, содержащем расположенные прямыми рядами вдоль и поперек металлической пластины, 40 выштампованные из нее с образованием продольных прорезей зубья; имеющие вогнутые лицевые поверхности и уширения в основаниях, каждая продольная прорезь образована 4 выштамновкой в противоположные стороны двух зубьев, имеющих общую линию рассечения, при этом уширения их оснований выполнены в виде направленных навстречу друг другу ковых выступов, имеющих вершины с остриями, расположенными вдоль наружных граней этих выступов.

Причем конец каждого зуба выполнен с.односторонним скосом.

При предлагаемом выполнении пластины внутренний угол между осью зуба, и наклонной гранью менее 90 . Острие уширения основания на наружной грани зуба способствует уменьшению раскалывания древесины.

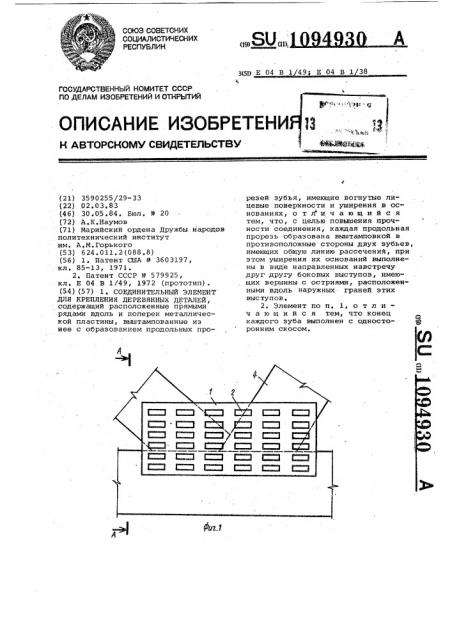

На фиг. 1 изображено узловое соединение деревянной конструкции с помощью соединительного элемента, общий вид на фиг. 2 — сечение A A на фиг. 1 на фиг. 3 - фрагмент соединительного элемента, вид сверху на фиг. 4 - сечение Б-Б на фиг. 3; на фиг. 5 — фрагмент, вид в аксонометрии.

Соединительный элемент представляет металлическую пластину 1 с про-. резями 2, из которых выштампованы зубья 3. При вдавливании зубьев в древесину соединяемых деталей 4 происходит окрепление этих деталей в один общий узел., Зубья имеют острие 5 в виде одностороннего скоса. У основания зубья имеют уширенную часть б со своим острием 7, вершина которого совпадает с наружной гранью 8 зуба. Внутренний угол 9 перехода от узкой части зуба 10 к уширенной составляет около 45". Для большей жесткости зубья имеют вогнутую канавку 11.

Зубья выштампованы из каждой прорези попарно, имея общую линию рассе. чения 12, и расположены на противоположных сторонах прорези. Прорези на пластине расположены вдоль ее прямыми рядами в продольном и поперечном направлениях.

Крепление деревянных деталей строительных конструкций с использованием предлагаемого соединительного элемента осуществляется следующим образом, Пластину эапрессовывают в место соединения деревянных деталей 4.

При этом волокна древесины острием 7 уширения 6 поджимаются к оси зуба 3, односторонний скос вершины которого одновременно уводит ось зуба от вертикали во внутреннюю сторону.

Таким образом уменьшается раскалыГ ание древесины, повышается прочность цепления с ней пластины и, следовательно, соединений элементов деревянных конструкций, 1094930
