УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ТОРГОВЫМ АВТОМАТОМ ДЛЯ ОТПУСКА НА- ПИТКОВ, содержащее блок приема монет , соединенный с первым контактом первого переключателя, второй контакт которого подключен к первому электромагнитному клапану, первый, второй, третий, четвертый, пятый и шестой датчики, первый, второй и третий ключи управления, второй переключатель , второй, третий и четвертый электромагнитные клапаны, отличающееся тем, что, с целью расширения ассортимента напитков, в него введены триггеры, элементы И-НЕ и элемент ИЛИ-НЕ, первые контакты первого и второго датчиков соединены с установочными входами первого и второго триггеров, выход первого триггера подк:лочен к первым входам первого элемента И-НЕ и элемента ИЛИ-НЕ, выход элемента ИЛ11-НЕ соед нен с третьим контактом первого переключателя, выход второго триггера подключен к первым входам третьего и четвертого элемента И-НЕ и к второму входу элемента ИЛИ-НЕ, первый контакт первого ключа управления соединен с вторым входом первого элемента И-НЕ, выход которого подключен к установочному входу третьего триггера, инверсный выход третьего триггера соединен с первым входом второго элемента И-НЕ, выход которого подключен к третьему входу элемента ИЛИ-НЕ, первый контакт второго ключа управления соединен с первым контактом третьего датчика и с вторым входом третьего элемента И-НЕ, выход -которого подключен к установочному входу четвертого триггера, инверсный выход которого соединен с вторыми входами второго и пятого элементов И-НЕ, прямые выходы третьего, четвертого и пятого триггеров подключены соответ (Л ственно к второму, третьему и четвертому электромагнитным клапанам, первый контакт третьего ключауправления соединен с первым контактом чртвертого датчика и с вторым входом чёт1вертого элемента И-НЕ, выход четвертого элемента И-НЕ подключен к установочному входу пятого триггера, инверсный выход которого соединен с третьими входами второго и третьего элементов И-НЕ, четвертый вход элеD1 мента ИЛИ-НЕ череэ последовательно соединенные контакты пятого и шестого ю датчиков подключен к нулевой клемме источника питания, первый контакт второго переключателя соединен с входами сброса первого, второго, третьего , четвертого и пятого триггеров , вторые контакты первого, второго , третьего,четвертого .датчиков и первого, второго и третьего ключей управления подключены к нулевой клемме источника питания.

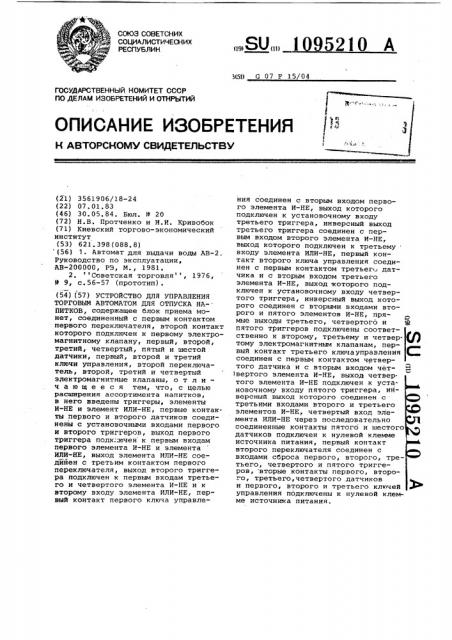

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(50 G 07 F 15/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3561906/18-24 (22) 07.01.83 (46) 30.05.84. Бюл. Р 20 (72) Н.В. Протченко и И.И. Кривобок (71) Киевский торгово-экономический институт (53) 621.398(088.8) (56) 1. Автомат для выдачи воды AB-2.

Руководство по эксплуатации, AB-200000, РЭ, М., 1981, 2. Советская торговля, 1976, Р 9, с.56-57 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ

ТОРГОВЫМ АВТОМАТОМ ДЛЯ ОТПУСКА НАПИТКОВ, содержащее блок приема монет, соединенный с первым контактом первого переключателя, второй контакт которого подключен к первому электромагнитному клапану, первый, второй, третий, четвертый, пятый и шестой датчики, первый, второй и третий ключи управления, второй переключатель, второй, третий и четвертый электромагнитные клапаны, о т л ич а ю щ е е с я тем, что, с целью расширения ассортимента напитков, в него введены триггеры, элементы

И-НЕ и элемент ИЛИ-НЕ, первые контакты первого и второго датчиков соединены с установочными входами первого и второго триггеров, выход первого триггера подк.ючен к первым входам первого элемента И-НЕ и элемента

ИЛИ-НЕ, выход элемента ИЛИ-НЕ соедийен с третьим контактом первого переключателя, выход второго триггера подключен к первым входам третьего и четвертого элемента И- Е и к второму входу элемента ИЛИ-НЕ, первый контакт первого ключа управле„„SU„„1 5210 А ния соединен с вторым входом первого элемента И-НЕ, выход которого подключен к установочному входу третьего триггера, инверсный выход третьего триггера соединен с первым входом второго элемента И-НЕ, выход которого подключен к третьему входу элемента ИЛИ-НЕ, первый контакт второго ключа управления соединен с первым контактом третьего датчика и с вторым входом третьего элемента И-НЕ, выход которого подключен к установочному входу четвертого триггера, инверсный выход которого соединен с вторыми входами второго и пятого элементов И-НЕ, прямые выходы третьего, четвертого и Я пятого триггеров подключены соответственно к второму, третьему и четвертому электромагнитным клапанам, первый контакт третьего ключауправления С соединен с первым контактом четвертого датчика и с вторым входом чет- Я

)вертого элемента И-НЕ, выход четвер. того элемента И-HE подключен к установочному входу пятого триггера, инверсный выход которого соединен с третьими входами второго и третьего элементов И-НЕ, четвертый вход эле- мента ИЛИ-НЕ через последовательно соединенные контакты пятого и шестого датчиков подключен к нулевой клемме источника питания, первый контакт второго переключателя соединен с входами сброса первого, второго, третьего, четвертого и пятого триггеров, вторые контакты первого, второго, третьего, четвертого .датчиков и первого, второго и третьего ключей В управления подключены к нулевой клемме источника питания.

1095210

Изобретение относится к торговому машиностроению и может быть использовано для управления работой торговых автоматов, предназначенных для порционной продажи напитков различного состава, преимущественно газированной воды.

Известен автомат для выдачи воды типа АВ-2, в котором в качестве устройства управления применена релейноконтактная схема, включающая кнопки 10 управления, электромагнитные реле, концевые выключатели и соленоидные клапаны (1).

Недостатками указанного устройства управления торговым автоматом являются низкая надежность .работы релейно-контактных элементов; большой уровень создаваемых радиопомех, требующих применения вспомогательного оборудования (фильтров) для их подавления; значительное потребление мощности при работе схемы управления; небезопасное напряжение цепей управления.

Наиболее близким по технической сущности,к предложенному является устройство для управления торговым автоматом, содержащее блок приема монет, соединенный с первым контактом первого переключателя, второй контакт которого подключен к первому 30 электромагнитному клапану, первый, второй, третий, четвертый, пятый, и шестой датчики, первый, второй и третий ключи управления, второй переключатель, второй, третий и четвертый электромагнитные клапаны (2).

Недостатками известного устройства управления торговым автоматом являются ограниченные функциональные возможности: автомат не обеспечивает отпуск покупателю порции оплачен- 40 ного напитка при залипании контакта датчика устройства приема монет, обусловленного попаданием липких веществ или засорением канала .инкассирования, и может выдавать дозу 45 неоплаченного напитка при резких ударах по стенке корпуса в месте расположения блока управления за счет замыкания контактов электромагнитного реле; низкая надежность работы релейно-контактных элементов; высокий. уровень создаваемых радиопомех, требующий применения вспомогательного оборудования (фильтров) для их подавания; небезопасное напряжение цепей управления; значительное 55 потребление мощности при работе схе-. мы управления; большие габариты и вес.

Белью изобретения является расширение функциональных возможностей.

Поставленная цель достигается тем, что в устройство для управления торговым автоматом, содержащее блок приема монет, соединенный с первым контактом первого переключателя, второй контакт которого подключен к первому электромагнитному клапану, первый, второй, третий, четвертый, пятый и шестой датчики, первый, второй и третий ключи управления, второй переключатель, второй, третий и четвертый электромагнитные клапаны, введены триггеры, элементы И-НЕ и элемент

ИЛИ-НЕ, первые контакты первого и второго датчиков соединены с установочными входами первого и второго триггеров, выход первого триггера подключен к первым входам первого элемента И-НЕ и элемента ИЛИ-НЕ, выход элемента ИЛИ-НЕ соединен с третьим контактом первого переключателя, выход второго триггера подключен к первым входам третьего и четвертого элемента И-НЕ и к второму входу элемента ИЛИ-НЕ, первый контакт первого ключа управления соединен с вторым входом первого элемента И-НЕ, выход которого подключен к установочному входу третьего триггера, инверсный выход третьего триггера соединен с первым входом элемента И-НЕ, выход которого подключен к третьему входу элемента ИЛИ-НЕ, первый контакт второго ключа уйравления соединен с первым контактом третьего датчика и с вторым входом третьего элемента

И-НЕ, выход которого подключен к установочному входу четвертого триггера, инверсный выход которого соединен с вторыми входами второго и пятого элементов И-НЕ, прямые выходы третьего, четвертого и пятого триггеров подключены соответственно к второму, третьему и четвертому электромагнитным клапанам, первый контакт третьего ключа управления сое- динен с первым контактом четвертого датчика и с вторым входом четвертого элемента И-НЕ, выход четвертого элемента И-НЕ подключен к установочному входу пятого триггера, инверсный вы-. ход которого соединен с третьими входами второго и третьего элементов

И-НЕ, четвертый вход элемента ИЛИ-НЕ через последовательно соединенные . контакты пятого и шестого датчиков

1 подключен к нулевой клемме источника питания, первый контакт второго пере. ключателя соединен с входами сброса первого, второго, третьего, четвертого и пятого триггеров, вторые контакты первого, второго, третьего, четвертого датчиков и первого, второго и третьего ключей управления подключены к нулевой клемме источника питания.

На чертеже показана схема устройства.

Устройство для управления торговым автоматом содержит блок 1 приема монет, первый, второй, третий, четвертый, пятый и шестой датчики 2-7 соответственно, первый, второй и третий ключи 8, 9 и 10 управления, 1095210 первый и второй триггеры 11 и 12, первый, второй, третий и четвертый элементы И-НЕ 13-16, элемент ИЛИ-НЕ

17, третий, чертвертый и пятый триггеры 18, 19 и 20, первый и второй переключатели 21 и 22, электромагнитные клапаны 23-26. конденсатор 27.

Устройство для управления торговым автоматом работает следующим образом.

Приготовление напитка в торговом 10 автомате осуществляется на основе одного (основного) состава иль путем его смешивания с одним или несколькими вкусовыми добавками (напиток комбинированного состава) . 15

Управление работой торгового автомата производится нулевым и единичным потенциалами. Эти сигналы обозначены 0 и 1 соответственно.

В момент включения устройства при наличии необходимых компонентов для приготовления и выдачи напитков (контакты датчиков 6 и 7 замкнуты, а хотя бы один из контактов датчиков

4 или 5 устройства контроля необхо.димых компонентов напитков разомкнут) устанавливается в исходное состояние, В этом состоянии на всех прямых выходах триггеров 11, 12, 18, 19 и

20 за счет замкнутых контактов пере- 30 ключателя 22 устройства для подготовки порции напитка основного состава или разомкнутых контактов за счет параллельно включенного им конденсатора 27 устанавливается 0 . На всех входах элемента ИЛИ-НЕ также будет 0, а на выходе — 1, которая через контакты переключателя

21 включает электромагнитный клапан

23 для подготовки порции напитка ос- 4 новного состава или, если доза напитка основного состава приготовлена, через электромагнит блока 1 приема монет. Автомат подготовлен к работе для порционной продажи напитков различного состава. 45

После поступления в блок 1 приема монет одной или несколько монет на определенную сумму стоимости напитка комбинированного состава кратковременно замыкаются контакты датчика 3, чем обеспечивается подача 0 на вход 3 входного триггера

12 и опрокидывание его. Появившаяся на выходе триггера 1 поступает на вход элемента И-HE 15, вход эле мента И-НЕ 16 и на вход элемента

ИЛИ-НЕ 17. Выключается блок 1 приема монет. В этом состоянии устройство будет находиться до момента нажатия одного из ключей 9 или 10 выбора напитков.

В момент нажатия ключа 9 выдачи напитка первого комбинированного состава на вход элемента И-НЕ 15 поступает 1 . Так как на ее входах уже 65 имеется 1, то на выходе образуется 0, который поступает на вход S триггера 19 и опрокидывает его, 1 с его прямого выхода включает электромагнитный клапан 25.

Происходит слив дозы напитка первого комбинированного состава. После выдачи заданного объема напитка замыкаются контакты переключателя 22 и, триггеры 12 и 19 опрокидываются в ис-. ходное состояние 0 с прямого выхода выходного триггера 19 обесточивает электромагнитный клапан 25, а 0 с выхода триггера 12 через элемент ИЛИ-НЕ 17 и замкнутые контакты переключателя 21 включает электромагнитный клапан 23 для подготовки порции напитка основного состава.

После приготовления новой дозы напитка переключатель 21 срабатывает и запитывается обмотка электромагнита блока 1 приема монет. A%lTQMaT готов к продаже новой дозы напитка.

После поступления в устройство приема монет на такую же сумму можно выбрать напиток другого комбинированного состава, нажав ключ 10, после чего 0 с выхода элемента

И- НЕ 16 опрокидывает триггер 20, и 1 с его прямого выхода включает электромагнитный клапан 26 устройства для выдачи напитков. Начнется слив дозы напитка другого комбинированного состава. Затем, как и в первом случае, устройство приготавливает очередную дозу напитка основного состава..

После поступления в устройство приема одной или нескольких монет на определенную сумму стоимости. напитка основного состава кратковременно замыкаются контакты датчика 2, чем обеспечивается подача 0 на вход S триггера 11 и опрокидывание его. В результате на прямом выходе триггера появляется 1, которая поступает на вход элемента И-НЕ 13, и на вход элемента ИЛИ-HE 17. Обесточивается блок 1 приема монет. В этом состоянии устройство будет находиться до момента нажатия ключа. 8 выдачи напитка основного сОстава.

B момент нажатия ключа 8 на вход элемента И-HE 13 поступит 1 и 0 с его выхода опрокидывает выходной триггер 18, 1 с его прямого выхода включает электромагнитный клапан 24 устройства для выдачи напитков. Происходит слив дозы напитка основного состава.

Использование бесконтактной логической схемы в предлагаемом устройстве управления торговым автоматом позволит расширить функциональные возможности торгового asтомата — обеспечить отпуск покупатели. порции оплаченного напитка при залипании контакта датчика устройства

1095210

Составитель Е. Бакеев

Техред T.Ìàòî÷êà Корректор О.Тигор

Редактор A.Ïoâõàí

Заказ 3601/32 Тираж 508 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãoðoä,;óë.Ïðoåêòíàÿ, 4 приема монет, обусловленного попаданием липких веществ или засорения канала инкассирования; исключить вы-дачу дозы неоплаченного напитка при резких ударах по стенке корпуса автомата в месте расположения блока управления1 значительно повысить надежность работы устройства управле- . ния; исключить создание промышленных радиопомех; обеспечить безопасное для обслуживания торговых автома тов напряжение цепей управления; су щественно уменьшить потребление мощности при работе схемы управления; уменьшить габариты и вес блока управления.
