Класс 49а, 22„-, СССР

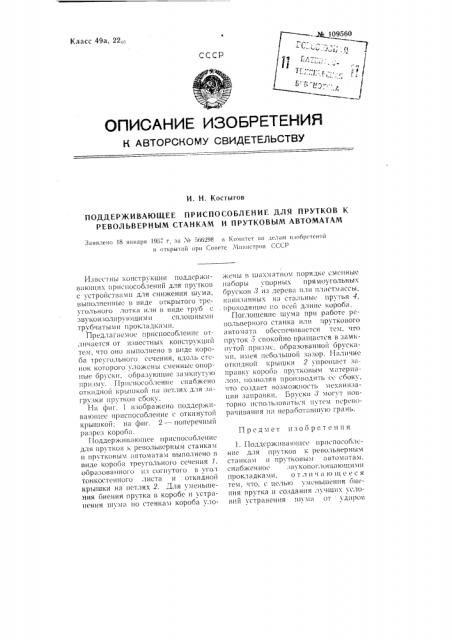

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Н. Костыгов

ПОДДЕРЖИВАЮЩЕЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ПРУТКОВ К

РЕВОЛЬВЕРНЫМ СТАНКАМ И ПРУТКОВЫМ АВТОМАТАМ

Заявлено 18 января 1957 г аа М 566298 в Комитет ио ггслам tt.tîáðñòcí té н огкрытий ири Совете 1 гинистров СССР

Предмет изобретения

Известны конструкции поддсржившощих Itptt«llocooлений для прутков с устройствами для снижения шума, выполненные в виде открытого треугольного лотка или в виде труб с звукоизолир 1ощими спл01цными трубчатыми прок.рядками.

Предлагаемое приспособление отГн1чяется от известны.: конструкций тем, что 0Но «ыполнено в виде короба трсугольног0 сечения, вдоль стенок которого уложены сменныс onopIt»10 бруски, образующие зямкиуту1о призму. Приспособление снабжено откидной крышкой ия петлях для ягрузки прутков сбоку.

Н11 фиг. 1 изображено поддсрживя1о1цес приспособление с откинутой крышкой; на фиг. 2 — поперечньш разрез короба.

Г1оддерживгиоигсе ItpHcttOOOI)ëåttèñ для прутков к револьверным станкам

11 прутковым автоматам выполнено в виде короба треугольного сечения 1, 0l)P

lIяборы упорных прямоугольных орусков 3 из дерева или пластмассы, нанизанных ня стальные прутья 4, . проходящие i .î»ceii длине короба.

Поглощение шума при работе револьверного станка или пруткового автомата обеспечивается тем, что пруток ) спокойно вр;пцается в з11мкиутой призмс, образованной брусками, имея небольшой з11зор. Н11личнс откидной крышки 2 упрощает заправку коробы прутковым мятср1гя..IOXt, lt0«B0 IIIH прои«BO+ttTb с..с сбокм, что создает «озможиость механизации заправки. Бруски ) могут повторно использоваться путем нсрсворячивания ия неряботявшую грань.

1. Поддсржиьающсс приспособлсНИС Д.IЯ ПР TKOB t Pt I30, Ib«PPH»DI станкам lt прутковым автоматам, снабженное звукопоглоиьяющими прокладками, отличя ющсеся тем, что, с цсльк) умсньшегшя биения прутка itсоздания, лучших условий устранения 1иумя от удяро« № )09560 с1>нг. 1

Фиг. 2

С1тв. редактор Л. Г. Голандский

Стандартиз. Подп. к пе:r. 25/11 1958 г.

Типографии Комитета по делам изобретений и открытий при Говете .Чиннстров СССР

Москва, Нег.тинная, 23. Зак. 826, прутка приспособлснис вьшолисно н виде коребя треуголыюго ссч HHH, вдоль стенок которого уложеHh! обрязуюи ll«замкнутук> призму наборы т расположенных H Гнахмятном I орядкс сменных опорных брусков из дерева или пл «.тмяссы.

2. Поддерживающее устройство по и. !, o7личяюще«ся тем, ITo, с целью обеспечения неизменности II(. — ложения опорных брусков ио длине короба, опорные бруски нанизаны и.: парныс параллельные с тальиыс прутья, проходяисис Ilo всей длинс короба.

3. Поддерживающее устройство по пп.! и 2, отлича и! щcсся т«м, что, с целью обеспечения возможности загрузки прутка в короб сбоку, одна стенка короба выполнена откидной, на петлях, ио всей длине короба.
