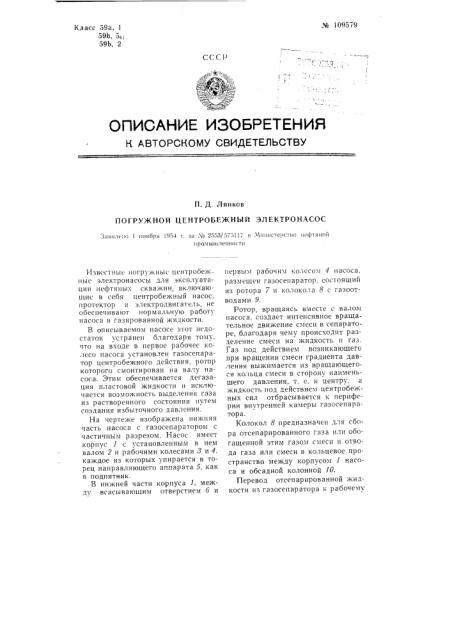

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. Д, Ляпков

ИОГРУЖНОЙ ЦЕНТРОБЕЖНЫЙ ЭЛЕКТРОНАСОС

Зняк ноно 1 ноябри 1!)54 г. зн,,г 2553/5т5117 н Министерство нефтяной1 ромьинленности

Известные погружные центробежные электронасосы для эксплуатации нефтяных скважин, включающие в себя центробежный насос, протектор и электродвигатель, не обеспечивают нормальную работу насоса в газированной жидкости.

В описываемом насосе этот недостаток устранен благодаря тому, что на входе в первое рабочее колесо насоса установлен газосепаратор центробежного действия, ротор которого смонтирован а валу насоса. Этим обеспечивается дегазация ил астовой жидкости и исключается возможность выделения газа из растворенного состояния путем создания избыточного давления.

На чертеже изображена нижняя часть насоса с газосепаратором с частичным разрезом, Насос имеет корпус 1 с установленным в нем валом 2 и рабочими колесами 8 и 4, каждое из которых упирается в торец направляющего аппарата 5, как в подпятник.

В нижней части корпуса 1, между всасывагошим отверстием 6 и первым рабочим колесом 4 насоса, размещен газосепаратор. состоящий из ротора 7 и колокола 8 с газоотводами 9.

Ротор, вращаясь вместе с валом насоса, создает интенсивное вращательное движение смеси в сепараторе, благодаря чему происходит разделение смеси на жидкость и газ.

Газ под действием возникающего при вращении смеси градиента давления выжимается из вращающегося кольца смеси в сторону наименьшего давления, т. е. к центру, а жидкость под действием центробежных сил отбрасывается к периферии внутренней камеры газосепаратора.

Колокол 8 предназначен для сбора отсепарированного газа илп обогащенной этим газом смеси и отвода газа или смеси в кольцевое пространство между корпусом 1 насоса и обсадной колонной 10.

Перевод отсепарированной жидкости из газосепаратора к рабочему № 109579 электродвигатель. о т л и ч а ю щ и йся тем, что, с целью обеспечения дегазации пластовой жидкости и исключения возможности выделения газа из растворенного состояния пугем создания избыточного давления, на входе в первое рабочее колесо насоса установлен газосепаратор центробежного действия, ротор которого смонтирован на валу насоса. колесу насоса осуществляется по зазору между стенками колокола и корпуса газосепаратора.

Г1рсдмет изоорс ° ñIIèn

Погружной центробежный электронасос для эксплуатации нефтяных скважин, включающий в себя центробежный насос, протектор и
