_#_î 1 09600

Класс 42Ь, 12в, СССР

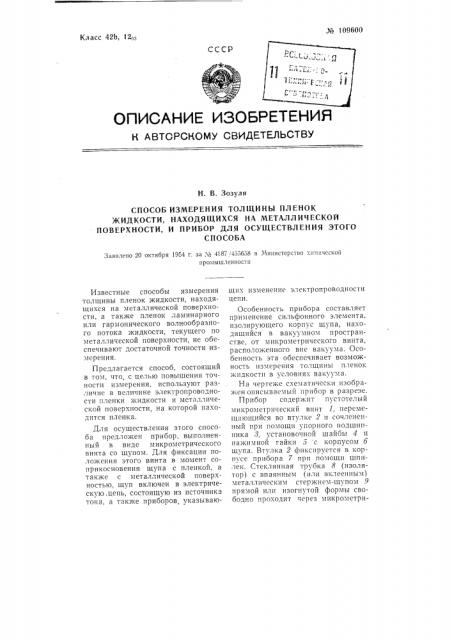

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. В, Зозуля

СПОСОБ ИЗМЕРЕНИЯ ТОЛЩИНЫ ПЛЕНОК

ЖИДКОСТИ, НАХОДЯЩИХСЯ НА МЕТАЛЛИЧЕСКОЙ

ПОВЕРХНОСТИ, И ПРИБОР ДЛЯ ОСУЩЕСТВЛЕНИЯ ЭТОГО

СПОСОБА

Заявлено 20 октября 1954 г. за М 4187, 455658 в Министерство химической промышленности

Известные способы измерения толщины пленок жидкости, находящихся на металлической поверхности, а также пленок ламинарного или гармонического волнообразного потока жидкости, текущего по металлической поверхности, не обеспечивают достаточной точности измерения.

Предлагается способ, состоящий в том, что, с целью повышения точности измерения, используют различие в величине электропроводности пленки жидкости и металлической поверхности, на которой находится пленка.

Для осуществления этого способа предложен прибор, выполненный в виде микрометрического винта со щупом. Для фиксации положения этого винта в момент соприкосновения щупа с пленкой, а также с металлической поверхностью, щуп включен в электрическую. цепь, состоящую из источника тока, а также приборов, указывающих изменение электропроводности цепи.

Особенность прибора составляет применение сильфонного элемента, изолирующего корпус щупа, находящийся в вакуумном простр BHстве, от микрометрического винта, расположенного вне вакуума. Особенность эта обеспечивает возможность измерения толщины пленок жидкости в условиях вакуума.

На чертеже схематически изображен описываемый прибор в разрезе.

Прибор содержит пустотелыи микрометрнческий винт 1, перемещающийся во втулке 2 и сочлененный при помощи упорного подшипника 8, установочной шайбы 4 и на кимной гайки б с корпусом б щупа. Втулка 2 фиксируется в корпусе прибора 7 прн помощи шпилек. Стеклянная трубка 8 (изолятор) с впаянным (илп вклеенным) металлическим стержнем-щупом 9 прямой или изогнутой формы свободно проходит через микрометри№ 109б00 ческий винт и герметически через корпус щупа, в который она впаивается или вклеивается.

Герметизация прибора для измерения в условиях вакуума осуществляется сильфонным элементом 10, соединяющим корпус щупа с переходным фланцем 11, соединенным со втулкой 12, при помощи которой прибор крепится к аппарату, в котором производится измерение толшины пленки.

Перемещение микрометрического винта и связанной с ним указательной стрелки 18 отмечается на лимбе 14 диска, укрепленного на корпусе прибора. Вращение винта осуществляется маховичком 15.

При измерении щуп подключается к одному по;носу аккумуляторной батареи через вольтметр, галь— ванометр и переключатель; второй полюс батареи подключается к металлической стенке аппарата.

Вращая маховичок, передвигающий щуп в направлении пленки 1б, и наблюдая за указательной стрелкой и приборами, фиксируют Моменты соприкосновения (контакта) щупа с границей пленки жидкости и щупа с металлической поверхностью 17. Разность в положениях указательной стрелки на лимбе диска дает искомую величину толщины пленки.

Предмет изобретения

1. Способ измерения толщины пленок жидкости, находящихся на металлической поверхности, а также пленок ламинарного или гармонического волнообразного потока жидкости, текущего по металличе-, ской поверхности, о т л и ч а ю щ и йс я тем, что, с целью повышения точности измерения, используют различие в величине электропроводности пленки жидкости и металлической поверхности, на которой находится пленка.

2. Прибор для осуществления способа по п. 1, выполненный в виде микрометрического винта со щупом, включенным в электрическую цепь, содержащую источник тока, а ! также приборы, отмечающие изменение электропроводности цепи, отличающийся тем, что, с целью обеспечения возможности измерения толщины пленок жидкости в условиях вакуума, в нем применен сильфонный элемент, изолирующий корпус щупа, находящийся в вакуумном пространстве, от микрометрического винта, расположенного вне вакуума.
