Реферат



Реактивно-импульсная насадка, содержаща:я корпус с патрубком для соединения с системой подвода рабочего агента, имеющий реактивные наклонные сопла, расположенные в его задней части равномерно по окружности с центром на оси корпуса, и полый ротор, размещенный в корпусе и имеющий на боковой поверхности выполненные равномерно по окружности спиральные шлицы, каждый из которых сообщен с полостью ротора посред ством отверстия и с реактивными соплами своей торцовой .частью, отличающаяся тем, что, с целью расширения технологических возможностей, ротор состоит из втулки и гильзы, при этом спиральные шлицы выполнены в стенках втулки насквозь, а отверстия для сообщения шлицев с полостью ротора выполнены в гильзе, которая установлена во втулке с возможностью регулируемого осевого перемещения относительно нее. сл ;о о:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ()9) (И)

ЗсЮВ08 В 9 04

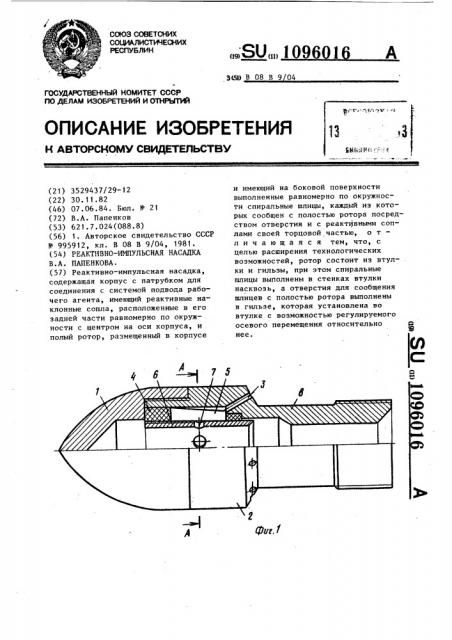

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbITHA (21) 3529437/29-12 (22) 30. 11.82 (46) 07.06.84. Бюл. У 21 (72) В.А. Папенков (53) 621.7.024(088.8) (56) 1. Авторское свидетельство СССР

В 995912, кл. В 08 В 9/04, 1981. (54) РЕАКТИВНО-ИМПУЛЬСНАЯ НАСАДКА

В.А. ПАПЕНКОВА. (57) Реактивно-импульсная насадка, содержащая корпус с патрубком для соединения с системой подвода рабочего агента, имеющий реактивные наклонные сопла, расположенные в его задней части равномерно по окружности с центром на оси корпуса, и полый ротор, размещенный в корпусе и имеющий на боковой поверхности выполненные равномерно по окружности спиральные шлицы, каждый из которых сообщен с полостью ротора посредством отверстия и с реактивными соплами своей торцовой частью, о т— л и ч а ю щ а я с я тем, что, с целью расширения технологических возможностей, ротор состоит из втул- . ки и гильзы, при этом спиральные шлицы выполнены в стенках втулки насквозь, а отверстия для сообщения шлицев с полостью ротора выполнены в гильзе, которая установлена во втулке с возможностью регулируемого осевого перемещения относительно нее.

1 109601

Изобретение относится к очистке внутренней поверхности трубопровода и может быть использовано в химической и энергетической промышленности и коммунальном хозяйстве.

Известно устройство для импульсной очистки внутренней поверхности трубопроводов, представляющее собой насадку, содержащую корпус с патрубком для соединения с системой подвода рабочего агента, имеющий реактивные наклонные сопла, расположенные в его задней части равномерно по окружности с центром на оси корпуса, и полый ротор, размещенный в корпусе и имеющий на боковой поверхности выполненные равномерно по окружности спиральные шлицы, — каждый из которых сообщен с полостью ротора посредством отверстия и с реактив- О ными соплами своей торцовой частью.

При вращении ротора под действием потока рабочего агента, протекающего по спиральным шлицам, обеспечивается импульсный режим работы реактивных сопел насадки 1 j.

Недостаткам известного устройства является то, что частоту импульсов в неи можно менять либо путем замены роторов, имеющих различный угол наклона винтовой линии шлицев, либо путем изменения давления.

В первом случае необходимо производить разборку и сборку устройства и иметь набор сменных роторов, при этом регулировка частоты пульсации возможна только в ступенчатом режиме, во в7орои:.случае частоту пульсации, можно менять в небольших пределах, так как ее изменение в сторону умень" щения ограничивается необходимостью

40 обеспечения достаточного тягового усилия реактивных сопел.

Целью изобретения является расширение технологических воэможностей устройства путем обеспечения регули45

Ф рования частоты импульсов в плавном и широком диапазоне.

Поставленная цель достигается тем, что в реактивно-импульсной насадке, содержащей корпус с патрубком для соединения с системой подвода рабочего агента, имеющий реактивные наклонные сопла, расположенные в его задней части равномерно по окружности с центром на оси корпуса, и полый ротор, размещенный в корпусе и имеющий на боковой поверхности выполненные равномерно по окружности спиральные

6 2 шлицы, каждый из которых сообщен с полостью ротора посредством отверстия и с реактивными соплами своей торцовой частью, ротор состоит из втулки и гильзы, при этом спиральные шлицы выполнены в стенках втулки насквозь, . а отверстия для сообщения шлицев с полостью ротора выполнены в гильзе, которая установлена во втулке с возможностью регулируемого осевого перемещения относительно нее.

На фиг. 1 изображена реактивноимпульсная насадка, разрез, на фиг. 2 — разрез А-А на фиг. 1.

Реактивно-импульсная насадка имеет наконечник 1, соединенный с корпусом 2, в задней части которого имеются наклонные реактивные сопла 3, расположенные равномерно по окружности. В корпусе 2 установлен с возможностью вращения ротор, состоящий из втулки 4 со спиральными шлицами

5 для прохода рабочего агента и гильзы 6, внутренняя полость которой сообщается с каждым шлицем 5 посредством отверстий 7, при этом гильза 6 ,установлена во втулке 4 с возможностью осевого регулируемого перемещения, например, на резьбе.

Корпус 2 имеет патрубок 8 для подвода рабочего агента.

Количество шлицев 5 в .два раза меньше количества наклонных сопел 3, а ширина каждого шлица 5 по дуге окружности наружного диаметра втулки 4 в ее поперечном сечении равна половине длины дуги, соответствующей шагу между шлицами 5. Вследствие этого при работе реактивно-импульсной насадки не возникает гидравлических ударов.

Реактивно-импульсная насадка работает следующим образом.

Рабочий агент подается через патрубок во внутреннюю полость гильзы 6 и далее — через отверстия 7 по шлицам 5 к наклонным соплам 3, истекая из которых, чистит внутренние поверхности трубопроводов и сообщает насадке движение вперед. Проходя по спиральным шлицам 5, рабо чий агент сообщает ротору момент вращения вокруг своей оси, в результате чего истечение рабочего агента из сопел 3 осуществляется в импульсном режиме. Частота импульсов прямо пропорциональна частоте вращения ротора.

Изменяя расстояние между отверстиями 7 и соплами 3 путем перемеще10960 (7иг. 2

Составитель Е.Стругальский

Редактор Л.Повхан Техред О.Неце Корректор Л.Тяско

Тираж 567 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3702/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 ния гильзы 6 относительно втулки 4, можно менять величину .крутящего момента, сообщаемого ротору: чем больше это расстояние, тем больше крутящий момент, а следовательно, и частота импульсов, чем меньше это расстояние, тем меньше частота импульсов.

Перемещать гильзу 6 во втулке 4 можно вращением ее на резьбе относительно втулки через патрубок 8, при . этом втулку 4 относительно корпуса

2 можно стопорить, например, посред16 а ством введения в одно из сопел с внешней стороны стопора в виде цилиндрического стержня.

Использование изобретения позволяет повысить технологические возможности реактивно-импульсной насадки путем обеспечения регулирования импульсов в широком и плавном диапазоне, что делает возможным применение данной насадки при очистке отложений, различных по своим свойствам.
