Реферат



1.УСТРОЙСТВО ДЛЯ ПОДАЧИ ДЕТАЛЕЙ , содержащее подводящий и отводящий лотки и транспортирующий механизм с поворотной стрелкой, о т личающееся тем, что, с целью повышения надежности устройства в работе при подаче узких, неустой чивых изделий, транспортирующий механизм выполней в виде барабана с гнездами и изогнутого лотка, в котором закреплена поворотная стрелка, выполненная криволинейной формы, при этом ось поворота стрелки расположена перпендикулярно оси барабана, а ишрина гнезда барабана равна расстоянию между крайними стенками отводящего лотка, выполненного в виде двух каналов. 2. Устройство по п.1, отличают е е с я тем, что подводящий лоток снабжен подцерживайщими пластинами , размещенными в изогнутом лотке по обе стороны от поворотной стрелки и наклоненными к торцам барабана под острым углом.

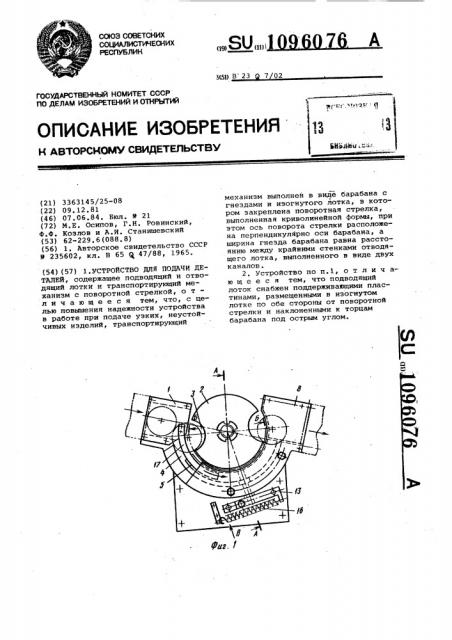

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

ЩСПИЬЛИН (19) (1П!

3(59 В 23 7 02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЬИв Мм;" : (21) 3363145/25-08 (22) 09.12.81 (46) 07.06.84. Бюл. М 21 (72) М.Е. Осипов, Г.И. Ровинский, Ф.Ф. Козлов и A.É. Станишевский (53) 62-229.6(088.8) (56) 1 ° Авторское свидетельство СССР

9 235602, кл. В 65 47/88, 1965. (54)(57) 1.УСТРОЙСТВО ДЛЯ ПОДАЧИ ДЕТАЛЕЙ, содержащее подводящий и отводящий лотки и транспортирующий механизм с поворотной стрелкой, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности устройства в работе при подаче узких, неустойчивых иэделий, транспортирующий механизм выполне* в виде барабана с гнездами и изогнутого лотка, в котором закреплена поворотная стрелка, выполненная криволинейной формы, при этом ось поворота стрелки расположена перпендикулярно оси барабана, а ширина гнезда барабана равна расстоянию между крайними етенками отводящего лотка, выполненного в виде двух каналов.

2. Устройство по п.l, о т л и ч аю щ е е с я тем, что подводящий лоток снабжен поддерживающими пластинами, размещенными в изогнутом лотке по обе стороны от поворотной стрелки и наклоненными к торцам барабана под острым углом.

1096076

Изобретение относится к машиностроению и может найти применение в случае подачи иэделий, например, на станки с одновременной обработкой двух деталей или в двухсекционные емкости. 5

Известно устройство для подачи деталей, содержащее подводящий и отводящий лотки и транспортирующий механизм с поворотной стрелкой ill.

Недостатком известного устройства является ненадежность работы при подаче узких неустойчивых деталей типа дисков или колец.

Бель изобретения — повышение надежности работы устройства при подаче узких неустойчивых деталей.

Поставленная цель достигается тем, что в устройстве для подачи деталей, содержащем подводящий и отводящий лотки, транспортирующий механизм выполнен в виде барабана с гнездом и изогнутого лотка, в котором закреплена поворотная стрелка, выполненная криволинейной формы, при этом ось поворота стрелки расположена перпендикулярно оси барабана, а ширина 25 гнезда барабана равна расстоянию между крайними стенками отводящего лотка, выполненного в виде двух каналов.

Кроме того, подводящий лоток зо снабжен подцерживающими пластинами, размещенными в изогнутом лотке по обе стороны от поворотной стрелки и накопленными к торцам барабана под острым углом.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез A-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — то же, стрелка изображена в противоположном крайнем положении; на фиг. 5 — вид В на фиг. 1; на фиг. 6 — устройство со стенками изогнутого лотка, выполненного в виде дисков, общий вид; на фиг. 7 — разрез Г-Г на фиг.б.

Устройство для подачи деталей 45 включает наклонный подводящий лоток

1, расположенный перед транспортирующим механизмом, выполненным в виде вращающегося барабана 2 с гнездами для деталей 3, располагающимися по всей ширине барабана, и изогнутого лотка 4, охватывающего периферию барабана, в котором размещена криволинейная поворотная стрелка 5, обращенная своим острым концом б к подводящему лотку, а тупым концом 7 к отводящему лотку 8. Последний вы" полнен с двумя каналами 9 и 10, разделенными перегородкой 11. Поворотная стрелка 5 закреплена на валике 12, ось которого перпендикулярна оси барабана. Опора валика 12 размещена в дне изогнутого лотка 4. На другом конце этого валика закреплен рычаг

13, который фиксирует два крайних положения стрелки 5 при помощи упоров 14 и 15 и пружины 16.

На стенках подводящего лотка 1 закреплены поддерживающие пластины

17 и 18, расположенные в изогнутом лотке по обе стороны от стрелки и наклоненные к торцам барабана под острым углом.

Стенки изогнутого лотка могут быть выполнены в виде дисков 19 и 20, закрепленных на торцах барабана и имеющих наружный диаметр, несколько больший наружного диаметра барабана.

Устройство работает следующим образом.

Транспортируемые детали, например кольца подшипников, поступают по подводящему лотку 1 к периферии поворотного барабана 2, попадая в гнезда 3, и принудительно перемещаются поворотным барабаном в изогнутом лотке 4. Острым концом б поворотной стрелки 5 детали, как клином, смещаются вдоль оси барабана в ту или иную сторону в зависимости от положения поворотной стрелки.

После того, как деталь оказывается за осью поворота стрелки, прижатой к одной из стенок изогнутого лотка (или к одному иэ дисков 19 и 20), она начинает воздействовать на тупой конец 7 стрелки и поворачивает последнюю в другое крайнее положение.

При транспортировке барабаном следующей детали процесс повторяется, но поворотная стрелка перебрасывается в другое крайнее положение °

При.транспортировке узких неустойчивых деталей необходимы поддерживающие пластины 17 и 18, которые ограничивают наклон иэделий при их переходе из подводящего лотка в изогнутый лоток. Таким образом, детали поштучно и поочередно поступают в каналы 9 и 10 отводящего лотка б, обеспечивая равномерную загрузку, например, двухпозиционного станка или двухсекционной емкости.

Применение изобретения позволяет повысить надежность работы устройства при подаче узких неустойчивых деталей.

)096076 ,4-Я фиг, 2

Е- б раз8ернуто б Рез5ернуля

1096076

1096076

Г-Г
