Способ удаления продуктов коррозии с металлических изделий

Способ удаления продуктов коррозии с металлических изделий

Иллюстрации

Показать все

Реферат



СПОСОБ УДАЛЕНИЯ ПРОДУКТОВ КОРРОЗИИ С МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ, включающий наложение вибрации при обработке в растворе, отличающийся тем, что, с целью снижения расхода электроэнергии и повышения скорости процесса, вибрацию сообщают непосредственно изделию с периодическим чередованием высокочастотных колебаний 200-400 Гц и низкочастотных колебаний 20-50 Гц при соотношении длительности воздействия высоких и низких частот 1:0,5 - 1:5 и амплитуде колебания изделия не менее 10 мкм.

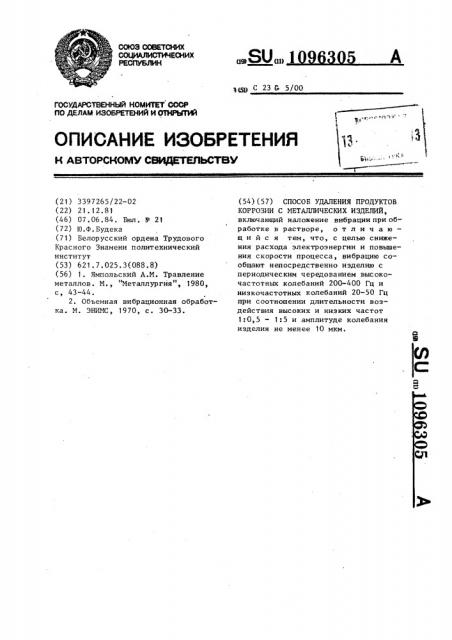

СОЮЗ СОВЕТСНИХ

И И %

РЕСПУБЛИК

09) О)) (д) С 23 С 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

1, е

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ (21 ) 3 397 265/22-02 (22) 21. 12. 81 (46) 07.06.84. Бюл. У 21 (72) Ю.Ф.Будека (71) Белорусский ордена Трудового

Красного Знамени политехнический институт (53) 621.7.025.3(088.8) (56) 1. Ямпольский А.М. Травление металлов. M., "Металлургия", 1980, с, 43-44.

2. Объемная вибрационная обработка. M. ЭНИМС, 1970, с. 30-33. (54) (57) СПОСОБ УДАЛЕНИЯ ПРОДУКТОВ

КОРРОЗИИ С МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ, включающий наложение вибрации при обработке в растворе, о т л и ч а ю— шийся тем, что, с целью снижения расхода электроэнергии и повышения скорости процесса, вибрацию сообщают непосредственно изделию с периодическим чередованием высокочастотных колебаний 200-400 Гц и низкочастотных колебаний 20-50 Гц при соотношении длительности воздействия высоких и низких частот

1:0,5 " 1:5 и амплитуде колебания изделия не менее 10 мкм. (-9<33и) (-!!3 » Гт т; а)(I ПH удl )(<7.i 3(IIIH i 1 П l { I<-.T!.":(:-—

НС(1 ГЬ ОGOrO<30T(((i -<2 C . Р,- ХОт 3:(Е(ГЧ

p00Ii(!3 Г(1jт 2 . О 3 BT--<(, K)I,. 1 {30А ., По из-,. сс:):(ому с!l(сOOó р:.с,OH! знерГHJ.! —, „1 чдг- -(, (.п)1 1(!2,03!J )

il р и М =- Г: 2 <т; Г,!)i 1(-9-..

L! 3В ч

t .

И 306р ет о({не ÎTIioclIVc!i K Области химической обработки металлов и сплавов и ii01 T бы 5 использ(!вано при травлени;1 и абезлллривании раз.ПИ @HI!(1(И ЗЦЕЛИЙ ПЕРЕР, ИХ Г(0< т!ЕГ(У)О щей химической а(!л м-:- ханической об— работкой, а также прп их промьцзке после химической обработки.

Известен спосоо обработки Irетал—

ЛИЧЕС:КИХ ИЗ)3ЕЛИй, ВКЛЮЧаЮЩИй ПО)тОГРЕВ травильного раствора г{о 60-60 С и наложение ультразвуковых колебаний част ОТОЙ 8 3 О к I Il при инте! Iсив ности 2 Вт/см- . Ультразвуковые ко-лебании передают травяльному раствору. Ллитепьllocт= треплев((я О. <3

1 мин, 11

<ЧЕДOCтат:.„::.. З Г т! <3 С .: (.а

PTCB Ь -0()Х,):! т;.Ос, !. Г)ЛЬЗ30:3,", »;I-! сложной ";" .т"

HH 3 к(!.-" КП!1 ." р <-:,:-; —.;=...;:; ус.(-, -,, (- -у р — х(:! з. ., . : "з(ле17, и;.) „

Иаи бo !!".е т .): 3 Tr

ПО ЕХНИ< Е. К 07., 7<в(С . ГИ ЛВ)(Я Е Г < Н

CIIOC 0б vP;;! (0öÈË -. -i .-: » !!3-. i(0pp 0 Лт( с ме-ацл:-<»7 <(l т;.-;х !. :; тол: I i(. з (л)<)ч а)<3))l;"((. ." обработку )i -:;. Г1:Ор — к Iс-(оты с со

Общениет(i i. I -.0;7; 3<) <.-!:I!.)E7 I j. т т(ньl с 1)и)("та(0 " !1 ОД 3 ((т),7 х, .3; (7 сс L — I: (3(Л- СЕ(0)т т т., -IС! Е ) iв<Л

1П Г(лас i ill!»! Н<1.1 = !3)lioT ()((тг - -3 т! ))

-(ас: OTOH <)П() и )П .: ц i!i )л ilc!Oт, !(o(.- и<т ,I lH" j P К<3Х(Е()сст{И!! с. 3 ((К . i " т = <1. тт О(r»» .)б)3 ЯО(т ки 1 с „p," (7

\ ! !

, <

Гт! !а(Г <7 т)), ., .:J (ттт,; — r<;<(а -. т — .—.т () 1)„ i —:) i ."3!

ДУКТЬ! КСОРС:,., :. -:;: .— Н;. : —.-.- "(Е - РГЦ=ОС Т!!О 1с Jih .I Г3(3<)3 Ет Е(Л -:.. С НИ)) ((Н Е I)с:.

P OC-, -: Г<РО) {-- С<" а, "(!" О C ОГ:lс .". . ri :ii<7!J,; {3-:,. "i,:), IC»r(7 rl <(т-т С, ЛИИ, 3 Кт»Ю<т - )ь(ьi.. 1<; . а ((<т7;Е I C !=, r "l3Лтаил —.рп 7бвабо r((ас т 33:..)3е виб(оа-!

HiO С 000. .с(ю I ) (I 0Ñ 3 еД< Гв, -1 <, C!

ТВИя В(,(Г От(-.тк и „",, E(7! Часi 0» 1 - (1, )в

И аМНЛ:.i!,71<Е К;Лсба НИИ (ЛЗ. ЕЛИН не менее 1) м, К011еО, f(»lн и и !<тлю (р(!бщ ц()т !.! <в «

НЫМИ МЕХ:ан(!Г(Е;- < МИ И,) ((! j! т(ВС--; та1- (и i-т

НЬ)МИ СП ОСОO=. »(H .

П (3 и "1 Е " .- СО СТНЛ !!(r<т!() (Ла ".

ТИН Ц ЛОЩс! ПЬР 1,, 5 (< С ()ИМаЮч ЦР(7((УК-ты коррозии в ра"". не 177,-най с.е;3 т, !(7И К<И< тт л!< т <)1 <, сз {, . . - . т <И -, П с(а<

ГИН(т) (.0(ст.-.!3(ГН I Ii<10-!:: —. ПЕГ{И<- ..(а(тоз-Ой

2ОО Г l! в течснн-; -; - "-ат ь(.. "<(Т<-,"Т0Н 2)) Г! в =..(!»I(1!,= 7.-". c ;"I T.ä. Пр(.!! .

1 "31, )(:.: - " :; Г = ° с 7 Ci1".

:. Г»

-,ч (1: -(::; .,:...,i!1, I !

)i(!((0Ilfb)(r ч"<, з ii " "3 (-:Г!, (ОЩ) и

1096

Длительность воздействия частотой, с астота кол аний, ГЦ

Длительность травлеАмплитуОтношение длительности воздействия

ВЫС/ Нн3

Темпеда колебания из ратура, 0С

Опыт высо- низ кая кая ния до полнои делия, мкм низкой - выс высокой очистки, L

Сообщение колебаний непосредственно пластине

10

25 1:5

200 20 5

20

5 30 1:6

200 20

400 50

400 50

200 20

10

25

37

20

1:0,5 40

10

200 20

400 20

400 50

300 50

1:Оь33 40

1:0,5 40

1:5 60

44

10

10

31

60

45

10 300

10

50

10

12

40

3 удаляются полностью (на 100%). Эа время меньшее, чем указано в таблице, удаление продуктов коррозии неполное, например в опыте 17 за 45 с удаляется 72, 6% продуктов коррозии.

5 . Из данных таблицы видно преимущество наложений вибрации непосредственно на пластину. При этом чередование колебаний повышенной частоты (до 400 Гц) и пониженной. (до 50 Гц) 1О позволяет. сократить длительность травления в 1,8-1,3 раза (опыты 4, 12 и 9,10 соответственно). Наложение вибраций только одной частоты (без чередования) удлиняет время травления.

Из примеров 4,12,14 видно, что уменьшение амплитуды колебания пластины до 5 мкм увеличивает длительность травления в 1,18 — 1,25 раза. По-2g этому амплитуда колебаний изделия должна быть не менее 10 мкм. Опыты, в которых амплитуда колебаний пластины 400 мкм при 50 Гц, дают дли305 4 тельность травления при 40 С 50 с, т.е. существенного выигрыша по сравнению с опытом 13 не наблюдается (30 мкм, 55 с).

Сравнивая опыты 1 и l5, видим, что непосредственная вибрация пластины сокращает длительность ее травления в 1,6 раза.

Технико-экономическая эффективность способа по сравнению с базовым объектом состоит в том, что исключается использование сложной аппаратуры, повьппается КПД установки возбуждения колебаний, снижается расход электроэнергии. Экономия электроэнергии составляет около 0:1 кВт-ч на 1 м обрабатываемой поверхности изделия. Длительность удаления продуктов коррозии снижается в 1,81,3 раза за счет чередования колебаний высокой и низкой частот, за счет сообщения вибрации иэделию продолжительность обработки сокращается в 1,6 раза.

1096305, Продолжение таблиць1

Частота колебаний, ГЦ

Длительность

Темпе- АмплитуОтношение ратура, да колеC бания изОпыт делия, мкм высозкой высокой кая кая очистки, с

" ыс / "низ

30

40

14 300

Сообщение колебаний раствору

1:5

15

58

74

60

60

Составитель В, Олейниченко

Редактор О. Колесникова Техред С.Мигунова Корректор ОаБилак

Заказ 3749/19 Тираж 900

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

200 20

300 50

18 300

19 200 а

20 100 ительность возйствия часотой, с длительности воздей- о ствия травле; ния до полной
