Реферат



КУЛИРНЫЙ ДВУХСЛОЙНЫЙ ТРИКОТАЖ , содержащий два одинарных полотна , соединенных между собой связующими нитями, закрепленными в петлях полотен, и уточные нити, расположенные вдоль петельных рядов между протяжками связующих нитей, отличающийся тем, что, с целью увеличения его поверхностного и объемного заполнения, оба полотна выполнены переплетением производная гладь, каждая петля которого соединена с петлями противолежащего полотна двумя связующими нитями, одна из которых образует с данной петлей платированную петлю, а другая - набросок. (Л «о О) со 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Зд ) Р 04 В 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изоБРетений и ОтнРытий (21) 3515880/28-12 (22) 30.11.82 (46) 07.06.84. Бюл. У 21 (72) В.А. Петрова, Н.В. Мурашко и В.С. Жбанков (71) Витебский технологический институт легкой промышленности (53) 677.055(088.8) . (56) 1. Авторское свидетельство СССР

У 537144, кл. D 04 В 1/14, 1976. (54)(57) КУЛИРНЫЙ ДВУХСЛОЙНЫЙ ТРИКОТАЖ, содержащий два одинарных полотна, соединенных между собой связую„„Я0„„1О963 1 8 A щими нитями, закрепленными в петлях полотен, и уточные нити, расположенные вдоль петельных рядов между протяжками связующих нйтей, о т л и ч аю шийся тем, что, с целью увеличения его поверхностного и объемного заполнения, оба полотна выполнены переплетением производная гладь, каждая петля которого соединена с петлями противолежащего полотна двумя связующими нитями, одна из которых образует с данной петлей платированную петлю, а другая — набросок.

l0963i8

Изобретение относится к техноло-; гии трикотажа и касается строения двухслойного трикотажа.

Известен кулирный двухслойный трикотаж, содержащий два одинарных 5 полотна, соединенных между собой связующими нитями, закрепленными в петлях полотен, и уточненные нити, расположенные вдоль петельных рядов между протяжными связующих нитей, при этом полотна выполнены переплетением гладь, а связующие нити закреплены набросками в петлях полотен (1 Х

Целью изобретения является увеличение поверхностного и объемного заполнения трикотажа, а также повышение прочности закрепления связующих нитей.

Цель достигается тем, что в кулирном двухслойном трикотаже оба полотна выполнены переплетением производная гладь, каждая петля которого соединена с петлями противолежащего полотна двумя связующими нитями, одна из которых образует с данной петлей платированную петлю, а другая — набросок.

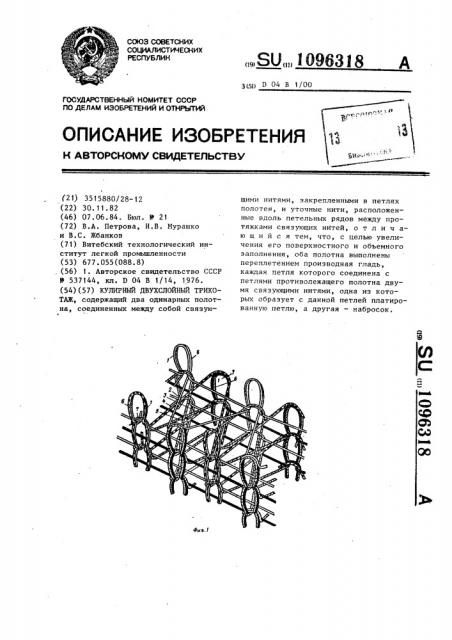

На фиг. 1 изображена петельная структура трикотажа; на фиг. 2— то же,с проложенньпж уточными ни- ЗО тями, на фиг. 3 — 6 — процесс получения кулирного трикотажа.

Кулирный трикотаж (фиг. l) представляет собой два одинарных полотна, образующий слои, выработанные иэ основных нитей переплетением производная гладь, и обращенных дрУг к другу изнанкой. Каждый петельный ряд производной глади обоих полотен соединен с противоположным полотном четырьмя связующими нитями 2 — 5.

Каждая связующая нить образует в одном полотне через петельный столбик платированную петлю 6 с петлей производной глади 1, в петельном

45 ряду второго полотна она образует через один петельный столбик набросок 7. Так как петельный ряд двухслойного трикотажа образует четыре основные и четыре связующие нити, то каждая петля обоих сторон трикотажа представляет собой платированную петлю иэ основной нити и связующей нити с наброском из связующей нити.

Для простоты восприятия уточные нити показаны только в одном петельном ряду, В один петельный ряд двух, слойного кулирного трикотажа можно положить до четырех параллельных уточных нитей 8 — tl,закрепленных и разделенных друг от друга связующими нитями.

Данный способ можно осуществить на двухфонтурных плоско- и кругловяэальных машинах, оснащенных механизмами отбора игл в три положения: рабочее, прессовое, нерабочее.

Пример. Для получения каждого полотна петельного ряда необходимо четыре вязальные системы. В каждой вязальной системе прокладывают одну основную, одну связующую и одну уточную нити.

Уточную нить связывают в каждой вязальной системе известным способом путем прокладывания ее за спинки игл цилиндра и риппшайбы перед подьемом их на заключение. Для упрощения рисунков уточные нити на фиг. 3 — 6 не изображены.

В первой вяжущей системе (фиг. 3) четные иглы цилиндра Ц ц выходят на неполное заключение, получают связующую нить Н и образуют иэ нее наброски. Нечетные иглы риппшайбы Р выходят на полное заключение, получают две нити, провяэывают платированные петли из основной Н2 и связующей

Н1 нитей.

Во второй вяжущей системе (фиг.3) четные иглы риппшайбы Р„ выходят на неполное заключение и образуют наброски из связующей нити H . Нечетные иглы цилиндра Ц выходят на полН ное заключение и провязывают платироанные петли из связующей Н и основной Нч нитей.

В третьей вяжущей системе (фиг.4) четные иглы цилиндра ЦЧ выходят на полное заключение и провяэывают платированные петли из связующей Н и основной Н нитей. Нечетные иглы риппшайбы Рн выходят на неполное заключение и образуют наброски из связующей нити Н .

В четвертой вяжущей системе(фиг.5) нечетные иглы цилиндра Ц н выходят на неполное заключение и образуют наброски из связующей нити Íl. Четные иглы риппшайбы Р поднимаются на полное заключение и провязывают петли иэ связующей Н; и основной Н 8 нитей.

Данный способ вязания трикотажа позволяет получить трикотаж повьппенной петли иэ связующей Н и основ1 ной Н нитей повьппенной толщины, поверхностного и объемного заполнения

Э 1 благодаря ввязыванию в каждом петель ном ряду двенадцати различно расположенных в пространстве ннтей. Он практически нерастяжим в продольном и поперечном направлении, чему препятствуют уточные нити и независимые от длины связующих нитей петли про096318 4 иэводной глади. Каждый петельный ряд содержит четыре связующие нити.

Надежность закрепления четырех связующих нитей каждого ряда обеспечивается тем, что каждая связующая нить образует платированную петлю с одним из полотен.

1096318

1096318

109631I8

1096318
