Реферат



ЯЧЕИСТЫЙ ЛИСТ, включающий усеченные пирамидальные элементы с запаэдающими гофрами переменного поперечного сечения, отличающий с я тем, что, с целью повышения конструктивной изотропности ячеистого листа ц жесткости, каждый пирамидальный элемент образован тремя наклонными треугольными пластинами , объединенными вершинами горизонтальной треугольной пластиной, а западающие гофры расположены между наклонными треугольными пластинами , причем пирамидальные элементы в плоскости их больших оснований сопряжены нижними основаниями наклонных треугольных пластин, примыкающими к ребрам западающих гофров,расположенных под горизонтальными пластинами , и дополнительно объединены посредством горизонтальных треугольных пластин.(-J 3

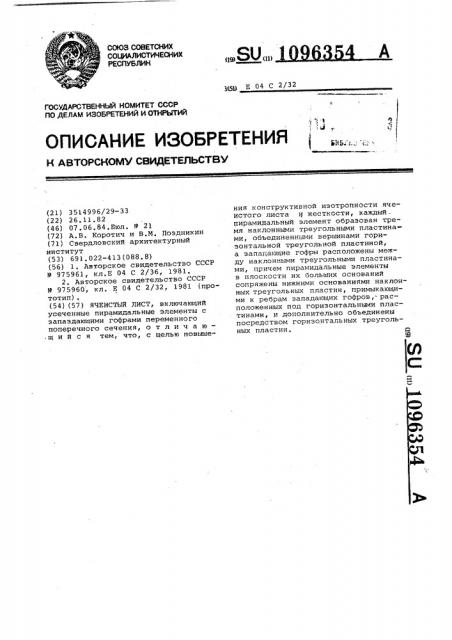

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(511 Е 04 С 2/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3514996/29-33 (22) 26.11.82 (46) 07.06.84.Вюл. Р 21 (72) А.В. Коротич и В.М. Поздникин (71) Свердловский архитектурный институт (53) 691.022-413(088.8) (56) 1. Авторское свидетельство СССР

Р 975961, кл.Е 04 С 2/36, 1981.

2. Авторское свидетельство СССР

Р 975960, кл. Е 04 С 2/32, 1981 (прототип). (54) (57) ЯЧЕИСТЫЙ ЛИСТ, включающий усеченные пирамидальные элементы с запаздающими гофрами переменного поперечного сечения, о т л и ч а ю— .шийся тем, что, с целью повыше,„SU„„A ния конструктивной изотропности ячеистого листа и жесткости, каждый . пирамидальный элемент образован тремя наклонными треугольными пластинами, объединенными вершинами горизонтальной треугольной пластиной, а западающие гофры расположены между наклонными треугольными пластинами, причем пирамидальные элементы в плоскости их больших оснований сопряжены нижними основаниями наклонных треугольных пластин, примыкающими к ребрам западающих гофров,- расположенных под горизонтальными пластинами, и дополнительно объединены посредством горизонтальных треугольных пластин.

1096354

Изобретение относится к строительству, а именно к панелям, используемым при возведении промышленных и гра> данских зданий и сооружений.

Известен рельефный экран, заклю - 5 ченный между обшивками панелей, содержащий зигзагообразные полосы иэ пластин в форме параллелограмма, соединенный с общивками контактными ребрами (1). )О

Недостатки данного экрана - отсутстние горизонтальных пластин, контактирующих с листами обшивок и

;обеспечивающих удобство крепления, и неодинаковая жесткость рельефного экрана в различных направлениях конструктивная ортотропность.

Наиболее близким к изобретению является ячеистый лист, включающий усеченные пирамидальные элементы с западающими гофрами переменного поперечного сечения, образованный наклонными друг к другу пластинами в форме равнобокой трапеции, прямоугольника и параллелограмма, объединенными в поперечные зигза. -oo6-. разные ряды (2).

Однако известный ячеистый лист характеризуется конструктивной ортотропностью и недостаточной жесткостью- 30

Пель изобретения — повышение конструктивной изотропности ячеисто-го листа и жесткости.

Поставленная цель достигается тем, 35 .что B лчеистом листе, включающем усе чейные пирамидальные элементы с западающими гифрами переменного поперечного сечения, каждый пирамидальный элемент образован тремя наклонными треугольными пластинами, обье— диненными вершинами горизонтальной

I-K I олькой пластиной, а западающие гсфры расположены между наклонными треугольными пластинами, причем пирамидальные элементы н плоскости их больших оснований сопряжены нижними основаниями наклонных треугольных пластин, примыкающими к ребрам загадающих гофрон, расположенных под го:ризонтальными :JIBcòèíàìè, и допол- 5Б нительно объецинены посредством горизонтальных треугольных пластин, На фиг, 1 изображен ячеистый лист н аксонометрии; на фиг, 2 — усеченный пирамидальный элемент листа; на фиг. 3 — фрагмент плоской цельной развертки ячеистого листа.

Ячеистый лист состоит из располо женных н шахматном порядке усеченных пирамидальных элементов 1, ориентированных меньшими основаниями в одну сторону. Каждый пирамидальный элемент образован тремя наклонными треугольными пластинами 2, объединенными вершинами горизонтальной треугольной пластиной 3, между треугольными наклонными пластинами 2 расположены западающие -.oI|Iðè переменного поперач. ного се ения, убывающего от большего основания к меньшему, образованные прямоугольной пластиной 4 и двумя треугольными пластинами 5. усеченные пирамидальные элементы 1 сопряжены в плоскости их больших оснований по линии ребер между пластинами 2 и

4 и дополнительно объединены посредством горизонтальных треугольных пластин б по ребрам 7.

Каждый пирамидальный элемент ячеистого листа состоит преимуществен но из треугольных пластин, как наиболее жестких дисков, контактирует с шестью себе подоб ными и имеет три плоскости симметрии и ось симметрии третьего порядка, что обуславливает плотнейшую компоновку пирамидальных элементов в структуре ячеистого листа, а следовательно, повышает его конструктивную изотропность. Гофры смежных пирамидальных элементов заходят друг в друга, что в целом по вышает жесткость ячеистого листа.

;Конструкция имеет плоскую цельную развертку, что позволяет изготавливать ячеистые листы с любой высотой пирамидального элемента путем холодной гибки заготонок без ее вытяжки и без предварительного раскроя и отходов материала.

Поверхность ячеистого листа легко очищается и окрашивается. Ячеистые лиcòû изготавливаются, например, из металла или пластмассы, при транспортировке вкладываются друг в друга, а при сборке в панель соединяются с обшивками сваркой, на клею, болтах, заклепках.

Применение ячеистого листа позволяет увеличить жесткость на 20-25%, а также повысить конструктивную изотропность.

1О96354 фиа фиг
