Устройство для выпуска воздуха из трубопровода

Устройство для выпуска воздуха из трубопровода

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ВЫПУСКА ВОЗДУХА ИЗ ТРУБОПРОВОДА по авт.св. № 464762, отличающееся тем, что, с целью улучшения эксплуатации , осевое отверстие в пробке выполнено сквозным, головка пробки выполнена шестигранной и снабжена штуцером для слива воды, прокладка между корпусом и гайкой выполнена с сегментным вырезом и радиальным отверстием для сообщения с радиальным отверстием пробки, а в корпусе выполнен соответствующий вырезу сегментный выступ.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 464762 (21) 3609963/29-06 (22) 23. 06 . 83 (46) 07.06.84. Бюл. 9 21 (72) И.В.Безгубенко, В.И» Гладков и A.М.Мамец (53) 621.644(088,8) (56) 1. Авторское свидетельство СССР

Р 464762, кл. р 16 Т 1/45, 1973. (54) (57) УСТРОЙСТВО ДЛЯ ВЫПУСКА ВО3ДУХА ИЗ ТРУБОПРОВОДА по авт,св.

„„SU„„1996442 А

Ъ

3(51) F 16 Т 1/45; F 16 К 24/00

@464762,отличающееся тем, что, с целью улучшения эксплуатации, осевое отверстие в пробке выполнено сквозным, головка пробки выполнена шестигранной и снабжена штуцером для слива воды, прокладка между корпусом и гайкой выполнена с сегментным вырезом и» радиальным отверстием для сообщения с радиальным отверстием пробки, а в корпусе выполнен соответствующий выре=-у сегмен тный выс туп.

109644 2

Изобретение относится к трубопроводной арматуре, а именно к устройствам для вы1уска воздуха из трубопровода систем горячего водоснабжения,. отопления жилых B производственных зданий. 5

По основному авт,св. СССР N 4б4762. известно устройство для выпуска воздуха иэ трубопровода, например, местнои системы отопления,, выполненное в виде патрубка с центральным каналом, запираемым пробкой, вворачиваемого в стенку трубы, пробка выполнена цилиндрической с осевым и по меньшей мере одним радиальным отверстием, выходящим внутрь трубы, а на конце пробки, обращенном в трубу, нарезана резьба и на нее невернута гайка, причем между гайкой и корпусом и между корпусом и головкой пробки установлены эластичные прокладки, одна из которых перекры- Ы вает радиальное отверстие (1).

Недостатком известного устройства являются его невысокие эксплуатационные качества, поскольку при выпуске воздуха из системы необходимо 25 постоянно прикладывать усилие к головке.пробки, при выпуске воздуха происхоцит выброс воды на стены и пол помещения.

Цель изобретения - улучшение экс- 30 плуатации.

Указанная цель достигается тем, что ". устройстве для выпуска воздуха из трубопровода, например, местной системы ОтОпления р выпОлненнОм 35 в виде патрубка с центральным каналом, запираемым пробкой, вворачиваемого в стенку, пробка выполнена цилиндрической с осевым и по меньшей мере одним радиальным отверстием, выходящим внутрь трубы, а на конце пробки, обращенном в трубу, нарезана резьба и на нее навернута гайка, причем между гайкой и корпусом и между корпусом H головкой пробки установлены эластичные прокладки, с) одна иэ которых перекрывает радиальное отверстие, осевое отверстие в йробке выполнено сквозным, головка пробки выполнена шестигранной и снабжена штуцером для слива воды, 5О прокладка между корпусом и гайкой выпйтнена с сегментным. вырезом и радиальным отверстием для сообщения с радиальным отверстием пробки, а в корпусе выполнен соответствующий 55 вырезу сегментный выступ.

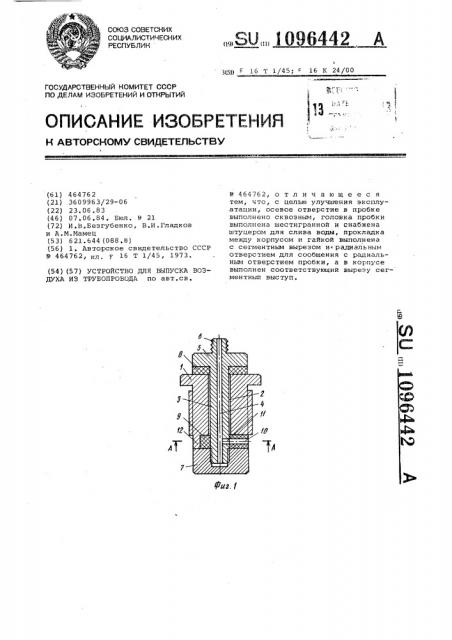

На фиг. 1 представлено устройство, общии вид; на фиг. 2 — то же, поперечный разрез.

Устройство для выпуска воздуха иэ трубопровода содержит корпус (патрубок) 1 с центральным каналом 2, запираемым пробкой 3. Корпус 1 вворачивается в трубопровод системы отопления (не показан) . В пробке 3 выполнено сквозное осевое отверстие 4, головка 5 пробки 3 выполнена шестигранной (под ключ) и снабжена штуцером 6 для слива воды. На конце пробки 3, обращенном в трубопровод, нарезана резьба и на нее навернута гайка 7. Между корпусом 1 и.головкой 5 пробки 3 установлена эластичная прокладка 8, а между корпусом 1 и гайкой 7 — прокладка 9. Прокладка 9 выполнена с сегментным вырезом и радиальным отверстием 10 для сообщения с радиальным отверстием 11 пробки 3; В корпусе 1 выполнен соответствующий вырезу прокладки 9 сегментный выступ 12.

Устройство работает следующим образом.

При монтаже устройства в трубопровод пробка 3 повернута относительно корпуса 1 таким образом, что отверстия ll и 10 не совмещены. При необходимости выпуска воздуха из трубопровода на штуцер б одевают сливную трубку, которую опускают в сосуд и гаечным ключом поворачивают головку 5 пробки 3 до тех пор, пока отверстия 10 и 11 не совместятся.

Воздух из трубопровода удаляется через радиальные отверстия 10 и 11 и осевое отверстие 4. При появлении брызг воды головку 5 поворачивают в первоначальное положение.

Выполнение в пробке сквозного осевого отверстия, головки пробки шестигранной и снабжение ее штуцером, выполнение в прокладке радиального отверстия для совмещения с радиальнымм отверс тием пробки, а также 1 сегментного выреза, взаимодействующего с выполненным в корпусе сегментным выступом, позволяют улучшить эксплуатацию устройства за счет обеспечения надежного выпуска воздуха, исключения выброса воды на стены и пол помещения, исключения проворота прокладки с радиальным каналом относительно корпуса.

109644 2

Сос тавитель Б. Нов иков

ТехредС.Мигунова

Корректор А.Повх

Редактор Ю.Середа

Филиал ППП Патент™, r.Óæãoðîä, ул.Проектная,4

Заказ 3774/26

ВНИИ ПИ по

113035, А-А

12 4 уtre

Тираж 613 Подписное

Государственного комитета СССР делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
