Реферат



УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕССОВ РАСПРЕДЕЛЕНИЯ КОНСИСТЕНТНОГО ВЕЩЕСТВА, содержащее Генераторы импульсов и модель приемник вещества, выполненную в виде cyi aToра , выход которого соединен с входом блока индикации, отличающееся тем, что, с целью сокращения времени и снижения затрат при проектировании устройств для распределения консистентного вещества, оно дополнительно содержит блок задания 1 а ... начального распределения веществана приемнике, датчик случайного сигнала, выполненный в виде последовательно соединенных генератора шума, усилителя , амплитудного дискриминатора и формирователя импульсов, и группу каналов моделирования передачи консистентного вещества, каждый из которых содержит группу элементов задержки, , группу усилителей и последовательно соединенные модель генератора порций вещества, выполненную в виде генератора импульсов, формирователь импульсной последовательности, злемент задержки и согласующий усилитель, выходы которого через соответствующие элементы задержки группы подключены к входам соответствующих усилителей группы, выходы усилителей всех каналов моделирования передачи консистент«-1 ного вещества, выход датчика случайного сигнала и выход формирователя импульсов блока задания начального распределения вещества на приемнике Соединены с соответствующими входаО ми сумматора, выход которого подклю:о . чен к входу генератора шума блока задания начального распределения вещества на приемнике.

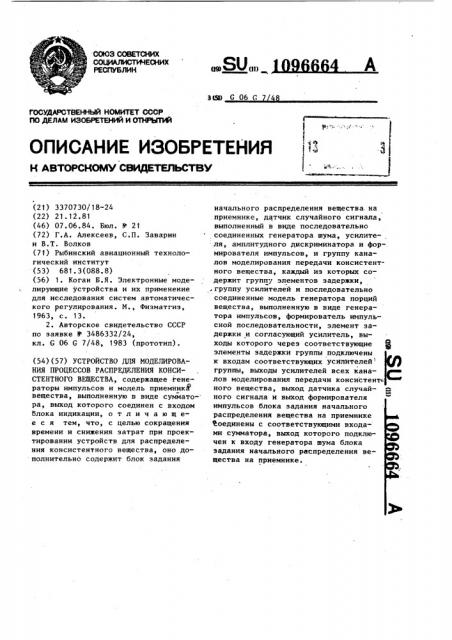

СОЮЗ СОВЕТСНИХ

И

РЕСПУБЛИК

8% (И) 3C53) С 06 С

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTDPCtlOMY CIRQETHKCTEV

14 (21) 3370730/18-24 (22) 21.12.81 (46) 07.06.84. Бюл. Н 21 (72) Г.А. Алексеев, С.П. Заварин и В.Т. Волков (71) Рыбинский авиационный технологический институт (53) 681.3(088.8) (56) 1. Коган Б.Я. Электронные моделирующие устройства и их применение для исследования систем автоматического регулирования. М., Физматгиз, 1963, с. 13.

2. Авторское свидетельство СССР по заявке У 3486332/24, кл. G 06 G 7/48, 1983 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕССОВ РАСПРЕДЕЛЕНИЯ КОНСИСТЕНТНОГО ВЕЩЕСТВА, содержащее генераторы импульсов и модель приемника вещества, выполненную в виде сумматора, выход которого соединен с входом блока индикации, о т л и ч а ю щ ее с я тем, что, с целью сокращения времени и снижения затрат при проектировании устройств для распределения консистентного вещества, оно дополнительно содержит блок задания начального распределения вещества. на .приемнике, датчик случайного сигнала, выполненный в виде последовательно соединенных генератора шума, усилите-, ля, амплитудного дискриминатора и фор-. мирователя импульсов, и группу каналов моделирования передачи консистентного вещества, каждый из которых содержит группу элементов задержки, .группу усилителей и последовательно соединенные модель генератора порций вещества, выполненную в виде генератора импульсов, формирователь импульсной последовательности, элемент задержки и согласующий усилитель, выходы которого через соответствующие Е элементы задержки группы подключены к входам соответствующих усилителей группы, выходы усилителей всех каналов моделирования передачи консистент ного вещества, выход датчика случайного сигнала и выход формирователя импульсов блока задания начального распределения вещества на приемнике соединены с соответствующими входами сумматора, выход которого подключен к входу генератора шума блока задания начального распределения вещества на приемнике.

1 1096

Изобретение относится к моделиро-, ванию и может найти применение для моделирования процессов распределе- . ния консистентного вещества, например, процессов, имеющих место в различных печатных устройствах. ,Известен способ распределения

° консистентного вещества, заключающийся в расщеплении первоначальной порции вещества на множество полосок- 1п образцов и соответствующего их рас-i пределення на заданной значительно большей по сравнению с первоначальной площадке. Расщепление производится с помощью сйстемы валиков, находящихся s силовом контакте друг с другом. Любая полоска консистентного вещества, проходя зону контактирования валиков, расщепляется на две прииерно равные части 11) .

Однако процесс создания равномер ного сплошного слоя зависит от ряда взаимосвязанных факторов: общего количества валиков, соотношения количества валиков на отдельных линиях 2 передач, диаметров валиков и их соотношений, количества линий .передач, соотношения их длин, частоты нх поступления, количества зон контактирования каждого из валиков, наличия на З приемнике первоначального хаотического слоя, что затрудняет математическое решение задачи. Кроме того, оценка неравномерности может быть ,решена только путем анализа изобракения слоя посредством электронного

35 моделирования.

Наиболее близким к изобретению является устрсуЪство, содержащее груп пу датчиков сигналов, каждый из которых через блок измерения временных интервалов и блок умножения подключен к соответствующему входу сумматора, выход которого соединен с вхоЛои блока регистрации (21 .

Цель изобретения — сокращение времени и снижение затрат при проектировании устройств для распределения консистентного вещества.

Поставленная цель достигается тем, что в устройство для моделирования процессов распределения консистентного вещества, содержащее генераторы импульсов и модель приемника . вещества, выполненную в виде сумма« H тора, выход которого соединен с входом блока индикации, введены блок задания начального распределения ве- .

664 2 щества на приемнике, датчик случайного сигнала, выполненный в виде последовательно соединенных генератора. шума, усилителя, амплитудного дискриминатора и формирования импульсов,, и группа ааналов моделирования передачи консистентного вещества, каждый из которых содержит группу элементов задержки, группу усилителей и последовательно соединенные модель генератора порций вещества, выполненную в виде генератора импульсов, формирователь импульсной последовательности, элемент задержки и согласующий усилитель, выходы которого через соответствующие элементы задержки группы подключены к входам соответствующих усилителей группы, выходы усилителей всех каналов моделирования передачи консистентного вещества, выход датчика случайного сигнала и выход формирователя импульсов блока задания начального распределения вещества на приемнике соединены с соответствующими входами сумматора, выход которого подключен к входу"генератора шума блока задания начального распределения вещества на приемнике.

На фиг. 1 изображена схема устройства; на фиг. 2 - схема. блока зада- ния начального распределения вещества на приемнике; на фиг. 3 — дискретная последовательность полосок-образов.

Устройство содержит группу каналов 1 моделирования передачи консистентного вещества, блок 2 задания начального распределения вещества на приемнике, датчик 3 случайного сигнала, модель 4 приемника вещества, выполненную в виде сумматора, блок 5 индикации.

Каждый канал 1 моделирования передачи вещества включает модель генератора 6 порций вещества, формирователь 7 импульсной последовательности, элемент В задержки, согласующий усилитель 9, группу элементов 10 задержки, группу усилителей 11.

Датчик 3 случайного сигнала содержит последовательно соединенные генератор 12 шума, усилитель 13, амплитудный дискриминатор 14, формирователь 15 импульсов.

В основе работы устройства лежит следующий физический процесс. Каждая дискретная полоса краски, имеющаяся на любом рассматриваемом валике, эа несколько его оборотов обрисует на

3 10966 поверхности валиков, находящихся в контакте с рассматриваемым, дискретную последовательность (фиг. 3, где

Ь вЂ” ширина полоски краски; h — первоначальная тоЛщина полоски краски; л, — сдвиг дискретной последовательности; Т; — расстояние между отдельньии полосками краски). Сдвиг дискретной последовательности и расстояние между отдельными полосками крас- 10 ки зависят от диаметра рассматриваемого и находящегося с ним в контакте валиков.

Каналы 1 моделирования, число которых равно количеству линий передач, предназначены для формирования дискретных последовательностей, отображающих распределение полосок краски, создаваемых на рассматриваемом 2-м валике предыдущем валиком. Генератор 6 щ служит для задания периода следования выборок, который отображает расстояние между отдельными полосками краски в реальной дискретной последовательности. В известном устройстве 2S расстояние между отдельными полосками краски на рассматриваемом валике пропорционально диаметру валика, с которого поступает краска. Изменением периода следования выборок в ге- Зп нераторе имитируется изменение диаметра рассматриваемого валика. Формирователь 7 импульсной последовательности служит для формирования дискретной последовательности (фиг. 3). З

Он отображает изменение толщины слоя краски от полоски к полоске в реальной дискретной последовательности..

Элементы 8 задержки предназначены для формирования сдвига между отдель-4О ными дискретными последовательностями. В них моделируется сдвиг, получаемый в- зависимости от диаметра валиков. Этим моделируется, поступление краски с валика на валик непосредст- 4

5 .венно или через промежуточные валики. .Э

Согласующий усилитель 9 служит для изменения масштаба дискретной последовательности импульсов. Этим. .имитируется пропорциональное уменьшение толщины полосок краски при .передаче через систему валиков.

Элементы 10 задержки служат для моделирования сдвига, получаемого дискретными последовательностями, прошедшими к приемнику различными,путями, а усилители 11 — для имита64 4 ции толщины полосок в зависимости от длины этих путей. Подключая к выходу усилителя 9 различное число элементов задержки, можно изменять число путей переноса консистентного вещества.

Устройство работает следующим образом.

С генератора на вход формирователя 7 импуьльсной последовательности подаемся сигнал, которым задается закон изменения амплитуды от импульса к импульсу. С выхода формирователя 7 сигнал через элемент 8 задержки, который формирует сдвиг между отдельными дискретными последовательностями, поступает на усилитель 9, который изменяет масштаб дискретной последовательности импульсов. Этим моделирует" ся пропорциональное уменьшение толщины полосок краскй прн передаче через систему валиков. С выхода усилителя

:9 исходная последовательность импульсов через элементы 10 задержки поступает на усилители 11. Этим моделируется прохождение консистентного вещества по различным путям. С выходов усилителей 11 последовательности импульсов поступают на вход сумматора 4, в котором имитируется результирующая конфигурация слоя вещества, полученная в результате воздействия дискретных последовательностей от генератоРОВ прошедших по различным путям.

Для учета на поверхности приемника первоначального хаотического слоя и случайного отбора вещества с приемника служат блок 2 и датчик 3.

Визуальное наблюдение рельефа слоя на поверхности приемника ведется по индикатору блока 5 °

Рассмотрим картину, получаемую, например, при передаче вещества с крайнего левого и крайнего правого валиков, входящих в контакт с приемником. Эти валики разнесены относиf тельно друг друга на поверхности приемника на некоторое расстояние Х

Допустим, что левый крайний валик находится на условном начале поверхности приемника. Дискретная последовательность, моделирующая передачу вещества с этого валика, будет иметь сдвиг равный нулю. На экране индикатора эта последовательность будет начинаться у начала развертки. Дискретная последовательность, моделирующая передачу вещества с крайнего правого

S 1096 валика, имеет сдвиг относительно пре-, дыдущей равный, который и определяет расстояние между валиками, т.е. на экране индикатора блока 5 сигнал от этой дискретной последова- 5 тельности будет смещен от начала развертки на расстояние, определяемое временем прохождения луча от начала развертки до данной точки. Таким об» разом, истинное расстояние Х между 1<» валиками относительно приемника моделируется сдвигом 3 между соответст- вующими дискретными последовательностями. В известном устройстве. рельеф слоя представляется распределением 15 толщины вещества как координаты М

664 в предлагаемом рельеф слоя на поверхности приемника моделируется в виде амплитуд сигналов как координата времени.

Использование изобретения позволяет выбрать оптимальные исходные параметры для проектирования и производства технологического оборудования для распределения консистентного вещества без разработки и изготовления дорогих физических моделей, что приводит к значительному сокращению времени и снижению затрат при сохранении всех положительных качеств физического моделирования.
