1. ЦИЛИНДРОВЫЙ ЗАМОК, содержащий корпус с полостью для вставки, имеющей каналы, в которых установлены подпружиненные толкатели и запирающие штифты, и расположенный в корпусе поворотный цилиндрический сердечник с радиально выполненными в нем отверстиями для запирающих штифтов, от. личающийся тем, что, с целью повышения секретности и удобства эксплуатации, корпус снабжен упругими кромками для фиксирования вставки, при этом последняя выполнена из двух телескопически соединенных между собой частей и снабжена опорой для запирающих штифтов. 2.Замок ПОП.1, отличающийся тем, что внешняя часть вставки снабжена направляющими на ее внутренней поверхности, в которых размещена опора, имеющая форму плиты при этом корпус снабжен уступом, размещенным в его полости, для контакта с плитой. 3.Замок по п. 1, отличающийся тем, что опора представляет собой упругие язычки, выполненные за одно целое с внутренней частью СО вставки. 4.Замок по п. 1,отличающий с я тем, что упругие язычки выполнены за одно целое с внешней частью вставки. ;о го

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(51) Е 05 В 27 00

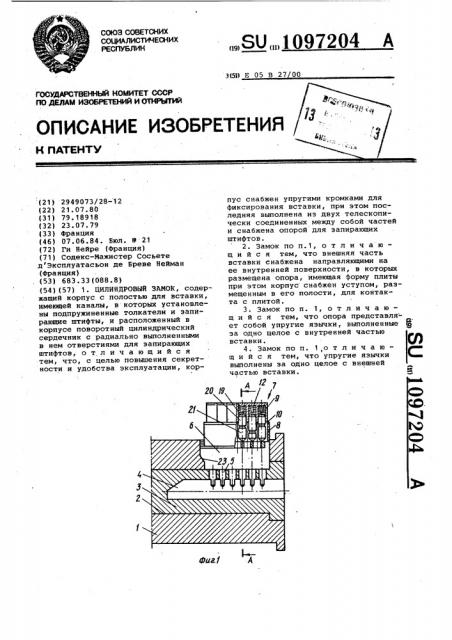

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н flATEHTV

Я

ФиИ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2949073/28- 12 (22) 21.07.80 (31) 79. 18918 (32) 23. 07. 79 (33) Франция (46) 07 ° 06.84 . Бюл. Р 21 (72) Ги Нейре (Франция) (71) Содекс-Мажистер Сосьете д Эксплуатасьон де Бреве Нейман (Франция) (53) 683.33(088.8) (54)(57) 1 ° ЦИЛИНДРОВЫЙ ЗАМОК, содержащий корпус с полостью для вставки, имеющей каналы, в которых установлены подпружиненные толкатели и запирающие штифты, и расположенный в корпусе поворотный цилиндрический сердечник с радиально выполненными в нем отверстиями для запирающих штифтов, отличающийся тем, что, с целью повышения секретности и удобства эксплуатации, кор„„SU„„1097204 д пус снабжен упругими кромками для фиксирования вставки, при этом последняя выполнена из двух телескопически соединенных между собой частей и снабжена опорой для запирающих штифтов.

2. Замок по п.1, о т л и ч а ю— шийся тем, что внешняя часть вставки снабжена направляющими на ее внутренней поверхности, в которых размещена опора, имеющая форму плиты при этом корпус снабжен уступом, размещенным в его полости, для контакта с плитой.

3. Замок по п. 1, о т л и ч а ю— шийся тем, что опора представля- ет собой упругие язычки, выполненные ® за одно целое с внутренней частью вставки.

4. Замок по и. 1,о т л и ч а ю— шийся тем, что упругие язычки выполнены за одно целое с внешней частью вставки.

1097204

Известен цилиндровый замок, содержащий корпус с полостью для вставки, снабженной каналами, в которых установлены подпружиненные толкатели и запирающие штифты, и расположенный в корпусе поворотный 5 цилиндрический сердечник с радиально выполненными в нем отверстиями для запирающих штифтов С13.

Однако известный замок обладает малой секретностью, а также сложен 1(1 при сборке и соединении деталей замка, что приводит к неудобству при его эксплуатации.

Целью изобретения является новышение секретности и удобства эксплу- 5 атации.

Поставленная цель достигается тем, что в цилиндровом замке, содержащем корпус с полостью для вставки, имеющей каналы, а которых установлены подпружиненные толкатели и запирающие штифты, и расположенный в корпусе поворотный цилиндри.) ческий сердечник с радиально выпол. ненными в нем отверстиями для запирающих штифтов, согласно изобретению, корпус снабжен упругими кромками для фиксирования вставки, при этом последняя выполнена иэ двух телескопически соединенных между собой частей и снабжена опорой для 30 запирающих штифтов °

Внешняя часть вставки снабжена направляющими, выполненными на ее внутренней поверхности, в которых размещена опора, имеющая форму пли- 35 ты, при этом корпус снабжен уступом, размещенньве в его полости, для контакта с плитой.

Причем опора представляет собой упругие язычки, выполненные за одно 4О целое с внутренней частью вставки или за одно целое с внешней частью вставки.

На фиг. 1 представлен замок со

Вставкой по перВОму варианту испол 45 кения, первый (этап сборки,продольный разрез; на Фиг. 2 - разрез A-A на фиг. 1 на Фиг. 3 — второй этап сборки замкау на фиг. 4 — разрез 8-8 на фиг. 3 на фиг. 5 — замок в собранном виде; на фиг. 6 - разрез В-В на фиг. 5; на фиг. 7 — вставка, первый вариант исполнения, аксонометрия, частичный разрез; на фиг. 8— основной вид вставки; на фиг. 9элементы вставки, второй вариант ис-,55 полнениями аксонометрия; на фиг. 10вставка по второму варианту исполнения перед, сборкой, поперечный разрез; на фиг ° 11 - то же, после сборки; на фиг. 12 - вставка, тре- 60 тий вариант исполнения, аксонометрия, частичный разрез на фиг. 13 вставка по третьему варианту исполнения перед сборкой, поперечный разрез; на фиг. 14 - то же, после сборки (поршни и пружины не показаны); на фиг. 15 — замок с вставкой по третьему варианту исполнения в собранном виде, поперечный разрез °

Замок содержит корпус t, снабженный продольным отверстием 2, в котором установлен поворотный цилиндрический сердечник 3 с каналом для клю ча 4 и входящими в него радиальными отверстиями 5.Корпус 1 имеет полость.

6, сообщающуюся с отверстием 2. Описанный узел аналогичен для различных вариантов исполнения.

В полость 6 устанавливается вставка 7. Вставка 7 выполнена из двух телескопическн соединенных между собой частей 8 н 9, которые могут быть выполнены нз пластмассы или металла.

Части 8 н 9 могут быть независимы друг от друга либо представлять собой одну деталь, при -этом линия их соединения 10 имеет малую прочность для того, чтобы быть разорванной под давлением в направлении Р (фнг. 8) для разделения двух частей и допустить их относительное перемещение.

Часть 9 снабжена радиальными каналами 11, оканчивающимися на противоположном к части 8 конце дном, снабженным центральным выступом 12.

Часть 8 имеет центральное гнездо 13,,в которое выходят каналы 11 и кото,рое открыто с противоположной к части 9 стороны. Гнездо 13 имеет ребра

14, продолжающие разделительные стенки каналов 11. Основание части 8, кроме того, содержит боковой шпиц 15, продолженный в стенках гнезда 13 двумя пазами 16, являющимися направляющими для опоры 17, имеющей форму плиты. Опора 17 перемещается по шлицу

15 вдоль пазов 16 и содержит сквозные отверстия 18, число которых соответствует числу каналов 11 и которые размещены на том же расстоянии, что и н каналы 11. В каналах 11 установлены подпружиненные пружинами 19 толкатели 20 и запирающие штифты 21.

Противоположный толкателю 20 конец штифта 21 имеет острие 22, которое в сборочном положении вставки опирается на поверхность опоры 17 между отверстиями 18 (фнг.8) или на концы опоры, причем опора 17 сдвинута влево..

Корпус- снабжен уступом 23 для контакта с опорой 17 и упругими кромками 24 для фиксирования вставки.

Вставка (фиг. 1 и 2) вводится в полость 6 корпуса в положении, показанном на фиг. 8. При вставленни вставки в полость 6 уступ 23 толкает опору 17 вправо-(фнг. 3 и 4) так, чтобы отверстия 18 были расположены против штифтов 21. Пружины 19 разжимают и толкают толкатели 20 и штифты 21 вниз. Штифты 21, по меньшей

1097204

Фиг. 2 мере, частично размещаются в отверстиях 5 сердечника 3. Затем часть 9 вставляется в часть 8, что сжимает пружины 19, и кромки 24 полости 6 загибаются на вставку (фиг ° 6) для ее удержания на месте. 5

Таким образом, полезная длина каналов корпуса, ограниченная выступом

12, больше не допускает размещения пар толкатель-штифт и препятствует освобождению сердечника пос- 10 посредством подъема этих пар наружу в . корпус. Замок готов к использованию, причем доступ .к вставке может быть закрыт пластиной.(не показано).

1.5

В варианте исполнения, изображенном на фиг. 9-11, вставка 7 образована двумя .схожими с предыдущим вариантом исполнения частями 8 и 9. Опора 17 с каждой стороны снабжена стен-20 камы 25, которые имеют выступы 26, и перемещается. в расположенном на верхней кромке части 8 пазе 27. Кро- . ме того, часть 8 имеет упругие язычки 28, расположенные так, итобы под- 25 держивать штифты 21 (фиг. 10) ° При вхождении части 9 в часть 8 (фиг. 11) часть 8 толкает язычки 28, чтобы освободить штифты 21, которые занимают свое рабочее положение. В данном варианте опора 17 занимает свое сборочное положение в положении соединения вставки, причем отверстия

18 находятся на оси штифтов, а последние поддерживаются язычками .28.

В варианте исполнения, изображенном на фиг. 12 — 15, части S и 9 вставки 7 являются независимыми, при этом часть 8 выполнена предпочтительно из пластмассы, а часть 9 — металлическая. Гнездо 13 частично закры)то упругими язычками 29. В положении ,соединения вставки (фиг. 13) штифты

21 и толкатели 20 поддерживаются во вставке, несмотря на давление их пружиной 19, посредством упора штиф- тов 21 и язычки 29. При вхождении части 9 в часть 8 язычок упруго отталкивается и поршни освобождаются, чтобы занять свое рабочее положение.

Вставка мажет удерживаться на месте посредством загибания кромок 24 (фиг. 15) полости 6, как и в первомслучае. В данном варианте направление и натяг обеспечиваются стенками металлической части 9.

ТакИм образом, готовая к сборке вставка является деталью, которая может быть закреплена в замке в последнюю очередь.

Вставки с соответствующими ключами могут быть изготовлены в необходимом количестве. Их закрепление в корпусе может быть использовано для образования противоугольных замков к автомашинам, дверных замков, замков багажников и т. д. Изготовление вставок может быть легко автоматизировано.

Соединение вставки по третьему варианту упрощено и легче автоматизируется, так как все детали вводятся посредством параллельных перемещений.

1097204

0-6

18

В-В

Фиаб

1097204

1097204

S9

Р5

Я/8 28

Фиа/д

Фиг 2

1097204 У В

ФЕЯ
