1. ЗАТВОР ВЗРЫВОБЕЗОПАСНОГО И ВЗРЫВОЗАЩИЩЕННОГО КОРПУСА ДЛЯ РАЗМЕЩЕНИЯ ЭЛЕКТРООБОРУДОВАНИЯ, содержащий прямоугольную крышку с шарнирами , жестко згисрепленные по контуру прямоугольного отверстия корпуса и по периметру щ ямоугольной крышки фланцы, охватывающие фланцы С-образные запорные шины и шарнирно-рычажный механизм взаимодействия С-о6разных запорных шин с фланцги14и прямоугольного . отверстия корпуса и прямоугольной /7 / /0/2го-Л 22 F А t крышки, отличающийся тем, что, с целью упрощения конструкции и повышения надежности в работе, он снабжен закрепляемым на корпусе упором , шарнирно-рычажный механизм взаимодействия С-образных запорных шин с фланцами прямоугольного отверстия корпуса и прямоугольной крышки выполнен в виде шарнирного параллелограмма, одно звено которого выполнено за одно целое с корпусом, а другое, параллельное первому и снабженное исполнительным рычагом, выполнено в виде штанги, на которой шарнирно закреплена прямоугольная крышка, при этом смежные С-образные запорные шины попарно жестко закреплены на наружных j сторонах соответственно корпуса и пря СП моугольной крышки, фланец прямоугольной крышки закреплен на ее наружной стороне, звенья шарнирного параллелограмма размещены на наружных сторонах корпуса и прямоугольной крышки, а ис- g полнительный рычаг установлен с возможностью взаимодействия с закрепляекым на корпусе упором. X 75 18 :3J фиг. 1

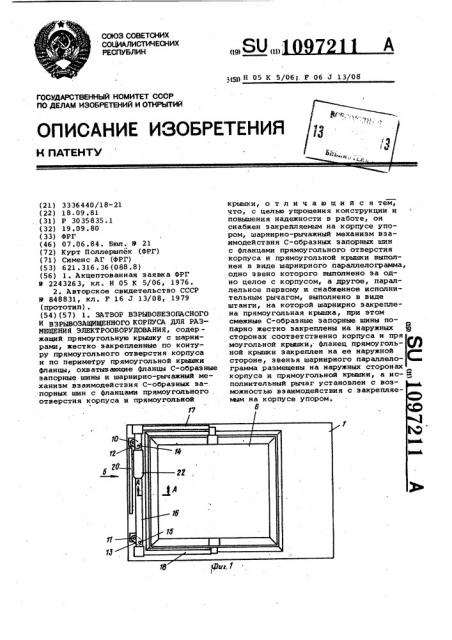

СОЮЗ СОВЕТСНИХ

COL(HAJlHCTl+IECHHX

РЕСПУБЛИН (19) (11) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н IlATEHTY

11

18 (21) 3336440/18-21 (22) 18.09.81 (31) P 3035835.1 (32) 19.09.80 (33) ФРГ (46) 07.06.84. Бюл. 9 21 (72) Курт Поллершпек (ФРГ) (71) Сименс АГ (ФРГ) (53) 621. 316. 36 (088. 8) (56) 1. Акцептованная заявка ФРГ

9 2243263, кл. H 05 K 5/06, 1976.

2. Авторское свидетельство СССР

Р 848831, кл. F 16 7 13/08, 1979 (прототип) . (54) (57) 1. ЗАТВОР ВЗРЫВОБЕЗОПАСНОГО

ВЗРЫВОЗАЩИЩЕННОГО КОРПУСА ДЛЯ РАЗМЕЩЕНИЯ ЭЛЕКТРООБОРУДОВАНИЯ, содержащий прямоугольную крышку с шарнирами, жестко закрепленные по контуру прямоугольного отверстия корпуса и по периметру прямоугольной крышки фланцы, охватывающие фланцы С-образные запорные шины и шарнирно-рычажный механизм взаимодействия С-образных за-. .порных шин с фланцами прямоугольного . отверстия корпуса и прямоугольной

3(51) H 05 К 5/06 J F 06 J 1 3/08 крышки, о т. л и ч а ю щ и и с я тем, что, с целью упрощения конструкции и повышения надежности в работе, он снабжен закреиляемым на корпусе упором, шарнирно-рычажный механизм взаимодействия С-образных запорных шин с фланцами прямоугольного отверстия корпуса н прямоугольной крышки выполнен в виде шарнирного параллелограмма, одно звено которого выполнено за одно целое с корпусом, а другое, параллельное первому и снабженное исполнительным рычагом, выполнено в виде штанги, на которой шарнирно закреплена прямоугольная крышка, при этом смежные С-образные запорные шины попарно жестко закреплены на наружных В сторонах соответственно корпуса и пря моугольной крышки,- фланец прямоугольной крышки закреплен на ее наружной р стороне, звенья шарнирного параллело- вам грамма размещены на наружных сторонах корпуса и прямоугольной крышки, а исФ полнительный рычаг установлен с воэможностью взаимодействия с. эакрепляеьим на корпусе упором.

1097211

2. Затвор по и. 1, отличаюшийся тем, что исполнительный рычаг выполнен в виде шарнирно закрепленного на несущей штанге Г-образного двуплечего рычага с разновеликими плечами.

3, Затвор по п. 1, о т л и ч а юшийся тем, что упор снабжен подпружиненным фиксатором, в штанге выполнен паэ, а подпружиненный фиксатор установлен с возможностью размещения в пазу штанги.

4. Затвор по пп. 1 и 3, о т л и ч а ю шийся тем, что штанга снаб-

1 ена шарнирно закрепленным на ней особождающим рычагом и подвижным толt

Изобретение относится к электротехнике, в частности к средствам дця защиты электрооборудования, эксплуатируемого во взрывоопасных средах.

Известен кожух для взрывобезопас- 5 ных и взрывозащищенных электрических установок, включающий в себя корпус с прямоугольным отверстием и прямоугольную крыаку, шарнирно закрепленную на корпусе, при этом по контуру прямоугольного отверстия корпуса и по наружному периметру прямоугольной крышки выполнены чередующиеся пазы и выступы, а прямоугольная крышка установлена с возможностью размещения выступов на ее внешнем периметре в пазах, выполненных по контуру прямоугольного отверстия корпуса t.13.

Однако этот кожух конструктивно сложен иэ-за наличия пазов и выступов по контуру отверстия корпуса и по периметру крышки, а .также неудобен в эксплуатации ввиду, того, что закрепление крышки в рабочем положении осуществляется с помощью большого числа захватывающих элементов, 25

Наиболее близким к изобретению по технической сущности является з атвор вэрывобеэопасного и взрывозащищенного корпуса для размещения электрооборудования, содержащий прямоугольную 30 крышку с шарнирами, жестко закрепленные по контуру прямоугольного отвер-стия корпуса и по периметру прямоугольной крышки фланцы, охватывающие фланцы С-образные запорные шины и 35 шарнирно-рычажный механизм взаимодействия С-образных запорных шин с фланцами прямоугольного отверстия корпуса и прямоугольной крышки (2).

Недостатки известного затвора за-;40 ключаются в сложности конструкции шар нирно-рычажного механизма, а также в кателем, установленным с возможностью взаимодействия с подпружиненным фиксатором и с освобождающим рычагом.

5. Затвор попп, 1 3, о тли ч а ю шийся тем, что на большем плече исполнительного рычага выполнен выступ, расположенный с воэможностью взаимодействия с подпружиненным фиксатором, 6, Затвор по пп. 1 и 2, о т л и ч а ю шийся тем, что на упоре выполнено жесткое ребро, а исполнительный рычаг установлен с воэможностью перемещения в направлении, перпендикулярном геометрической оси штанги, и взаимодействия его меньшего плеча с жестким ребром.

2 наличии большого числа стыков С-образных запорных шин между собой, что вызывает снижение надежности в работе затвора.

Цель изобретения — упрощение конструкции шарнирно-рычажного механизма и повышение надежности в работе. . Поставленная цель достигается тем, что затвор взрывобезопасного и взрывозащищенного корпуса для размещения электрооборудования, содержащий прямоугольную крышку с шарнирами, жестко закрепленные по контуру прямоугольного отверстия корпуса и по периметру- прямоугольной крышки фланцы, охватывающие фланцы С-образные запорные шины и шарнирно-рычажный механизм взаи-.. модействия С-образных запорных шин с. фланцами прямоугольного отверстия корпуса и прямоугольной крышки, снабжен закрепляеьым на корпусе упором, шарнирно-рычажный механизм взаимодействия С-образных запорных шин с фланцамй прямоугольного отверстия корпуса и прямоугольной крышки выполнен в виде шарнирного параллелограмма, одно звено которого выполнено за одно целое с корпусом, а другое, параллельное первому и снабженное исполнительным рычагом, выполнено в виде штанги, на которой шарнирно закреплена прямоугольная крышка, при этом смежные С-образные запорные шины попарно жестко закреплены на наружных сторонах соответственно корпуса и прямоугольной крышки, фланец прямоугольной крышки закреплен на ее наружной стороне, звенья шарнирного параллелограмма размещены на наружных сторонах корпуса и прямоугольной крышки, а исполнительный рычаг установлен с воэможностью взаимодействия с закреплаемым на корпусе упором.

1097211

Причем исполнительный рычаг выполнен в виде шарнирно закрепленного на несущей штанге Г-образного двуплечего рычага с разновеликими плечами °

При этом упор снабжен подпружинен- 5 ным фиксатором,. в штанге выполнен паз а подпружиненный фиксатор установлен с воэможностью размещения в пазу штанги.

Штанга снабжена шарнирно закреплен 10 ным на ней освобождающим рычагом и подвижным толкателем, установленным с воэможностью взаимодействия с подпружиненным фиксатором и с освобождающим рычагом, 35

Причем на большем плече исполнительного рычага выполнен выступ, расположенный с возможностью взаимодействия с подпружиненным фиксатором.

При этом на упоре выполнено жесткое ребро, а исполнительный рычаг установлен с возможностью перемещения в направлении, перпендикулярном геометрической оси штанги, и взаимодействия его меньшего плеча с жестким ребром, На фиг. 1 изображен общий вид затвора, установленного на корпусе, вид спереди; на фиг. 2 - корпус и крышка, аксонометрия, и система координат с указанием траектории перемеще- 30 ния крышки при ее открывании и закрывании (пунктиром); на Фиг. 3 — сечение A-A на Фиг. 1; на фиг. 4-8 — вид

Б на фиг. 1 (при различных выполнениях и положениях исполнительного ры- 35 чага); на фиг. 9 — узел 1 на фиг. 5; на ФИг. 10 и 11 — вариант выполнения исполнительного рычага и упора корпуса обеспечивающий предотвращение несанкционированного закрывания крышки.40

В передней стенке корпуса 1 выполнено прямоугольное отверстие 2, по периметру которого приварен фланец

3 с жестко закрепленными на двух его смежных сторонах С-образными запорны45 ми шинами 4 и 5. По контуру прямоугольной крышки б приварен фланец 7 с жестко закрепленными на двух ее смежных сторонах С-образными шинами

8 и 9, На корпусе 1 посредством осей

10 и 11 шарнирно установлены звенья

12 и 13, в свою очередь шарнирно сое-. диненные с помощью осей 14 и 15, со штангой 16 с образованием шарнирного параллелограмма. На штанге 16 шарнирно установлены навесы 17 и 18, жестко закрепленные на крышке 6. На штанге 16 шарнирно установлены: на оси 19 исполнительный рычаг 20, а на оси 21 освобождающий рычаг 22. На корпусе 1 жестко закреплен упор 23, в 60 отверстии которого размещены пружина 24 и подпружиненный фиксатор 25.

В теле штанги 16 выполнены паз 26 и отверстие, в котором размещен подвижный толкатель 27. Исполнительный рычаг 20 помимо плеч 28 и 29 может быть выполнен с дополнительным выступом 30, расположенным на плече 29.

В упоре 23 могут быть дополнительно выполнены пазы 31 и 32, разделенные между собой посредством жесткого ребра 33, Упор 23 может быть закрыт щитком 34.

Затвор работает, следующим образом.

Для обеспечения доступа в корпус рычаг 20 поворачивают вверх, при этом его плечо 28 входит во взаимодействие с упором 23, в результате чего ось 19, на которой установлен собственно рычаг 20, поднимается вверх и увлекает за собой штангу 16, в которой ось 19 жестко закреплена, Штан га 16, поднимаясь вверх, поворачивает звенья 12 и 13, которые, поворачиваясь против часовой стрелки (фиг.

1), перемещают штангу 16 вправо.

Таким образом, штанга 16 совершает плоско-параллельное перемещение вверх и вправо по траектории (указана верхней пунктирной линией на координатной сетке, (фиг. 2), в результате чего шарнирно соединенная со штангой

16 крышка б совершает перемещение по той же траектории, а ее С-образные шины 8 и 9 выходят иэ взаимодействия с

Фланцем 3 корпуса 1, В момент размещения паза 26 штанги 16 при ее вертикальном перемещении напротив фиксатора 25 пружина 24 разжимается и перемещает Фиксатор 25 в паэ 26, освобождая рычаг 20 от действия силы веса крышки б, после чего крышку б поворачивают относительно штанги 16 на навесах 17 и 18 на себя, освобождая доступ к внутренней полости корпуса 1, Для закрывания крышки 6 сначала ее поворачивают относительно штанги 16 от себя, затем, нажимая на освобождающий рычаг 22, перемещают толкатель 27, который в свою очередь удаляет фиксатор 25 иэ паза 26 штанги ,16 (Фиг. 9), удерживая при этом рычаг

20, а затем плавно поворачивают ры,чаг 20 вниз. При этом крышка б пере:мещается вниз и влево, а ее шины 8 и 9 входят во взаимодействие с фланцем

3 корпуса 1, При наличии на рычаге 20 выступа

30 можно обойтись без освобождающего рычага 22, так как в этом случае его функции выполняет данный выступ (Фиг. 6-8) . Для предотвращения несанкционированного опускания крышки

6 рычаг 20 может быть установлен с возможностью. перемещения в направлении, перпендикулярном геометрической оси штанги 16 (Фиг. 10 и 11) . При крайнем левом положении рычага 20 (положение 0 на фиг. 10, или положение рычага, изображенного жирным контуром на фиг, 11) опустить крышку б невозможно, так как выступ 30 рычага

20 смещен относительно Фиксатора 25

1097211 и поэтому не может войти с ним во взаимодействие, в результате чего штанга 1б не может быть расфиксирована, При крайнем правом положении рычага 20 (положение 3 на фиг. 10., или положение рычага, изображенного пунктирным контуром на фиг. il) его выступ 30 расположен напротив фиксатора 25, и при необходимости расфикса) циЯ штанги 16 может быть произведена поворотом рычага 20 вниз. Самопро, иэвольному перемещению рычага 20 препятствует ребро 33 упора 23.

Затвор обладает простой конструк-; цией шарнирно-рычажного механизма перемещения крышки и повышенной надежностью в работе.
