1.УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ПРОВОКАЦИОННОГО АЛЛЕРГИЧЕСКОГО ТЕСТА содержащее гильзу и две бранши, связанные пружиной, с рабочими частями на одних концах и рукоятками на других, . причем на одной рабочей части установлена опора, а на другой держатель гильзы, отличающееся тем, что с целью упрощения конструкции, держатель гильзы выполнен в виде кольцевого захвата, переходящего в центральный упор, для взаимодействия с торцом гильзы, а последняя снабжена дополнительным буртиком, расположенным в ее верхней части. 2. Устройство по п. 1, о т л ичающееся тем, что оно выполнено из одной заготовки проволоки, образующей бранши, пружину, держатель гильзы и .рукоятки. (Л С

СОЮЗ СОВЕТСНИХ

И Е

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

l3

%kì: q .«»,,(21) 346 9802/28-13 (22) 27.05.82 (46) 15.06.84. Бюл. У 22 (72) И.С. Аврутис, Е.М. Гаврилов и И.Г. Иванченко (7,1) Стоматологическая поликлиника

N - 12, r. Лениград (53) 615.47(088.8) (56) 1. Авторское свидетельство СССР по заявке В 3219837/28-13, 176785, 1980. (54) (57) 1. УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ

ПРОВОКАЦИОННОГО АЛЛЕРГИЧЕСКОГО ТЕСТА содержащее гильзу н две бранши, связанные пружиной, с рабочими частями на..SUÄÄ 1097280 A одних концах и рукоятками на других, причем на одной рабочей части установлена опора, а на другой держатель гильзы, отличающееся тем, что с целью упрощения конструкции, держатель гильзы выполнен в виде кольцевого захвата, переходящего в центральный упор, для взаимодействия с торцом гильзы, а последняя снабжена дополнительным буртиком, расположенным в ее верхней части.

2. Устройство по и. 1, о т л ич а ю щ е е с.я тем, что оно выполнено из одной заготовки проволоки, образующей бранши, пружину, держатель гильзы и рукоятки.

O е

1097280

Составитель А, Перковский

Редактор И. Товтин Техред Т.Дубинчак

Корректор А. Тяско

Заказ 4086!4 Тираж 688 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к медицине, а именно к устройствам для диагностики.

Известно устройство для проведе- ния провокационного аллергического теста, содержащее гильзу и две бранши, связанные пружиной, с рабочими частями на одних концах и рукоятками на других, причем на одной рабочей части шарнирно установлена опора, 10 а на другой - держатель гильзы 51 ).

Однако известное устройство имеет сложную конструкцию.

Целью изобретения является упрощение конструкции. 15

Поставленная цель достигается тем, что в устройстве для проведения провокационного аллергического теста, содержащее гильзу и две бранши, связанные пружиной, с рабочими частями 20 на одних концах и рукоятками на других, причем на одной рабочей части .установлена опора, а на другойдержатель гильзы, держатель гильзы выполнен в виде кольцевого захвата, 2S переходящего в центральный упор, для взаимодействия с торцом гильзы, а последняя снабжена дополнительным буртиком, расположенным в верхней части.

Устройство выполнено из одной эа- ЗП готовки проволоки, образующей бранши, пружину, держатель гильзы и рукоятки.

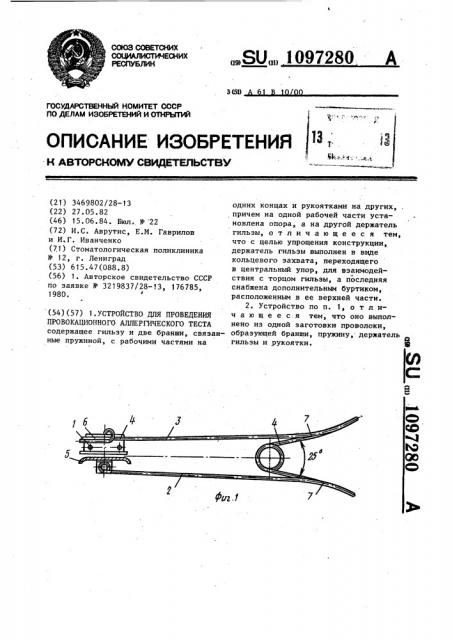

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сверху.

Устройство состоит иэ гильзы 1, бранш 2 и 3, связанных пружиной 4.

На бранше 2 установлена опора 5, а на бранше 3 имеется кольцевой захват 6, на противоположных сторонах бранши снабжены рукоятками 7, выполненными каплеобразной формы иобразующнми угол

25 . Враиши 2 и 3, пружина 4, кольцевой захват 6 и рукоятки 7 выполнены иэ одной заготовки проволоки диаметром 1,2-1,5 мм.

Устройством пользуются следующим образом.

Врач обрабатывает аллергеном ватный тампон, установленный внутри гильзы 1, которая вставляется в кольцевой захват 6. Рукоятки 7 сближают одну с другой, а рабочие концы с гильзой 1 и опорой 5 расходятся, образуя необходимый зазор, что позволяет врачу ввести гильзу 1 в полость рта больного и установить на выбранном месте, Гильза 1 плотно прижимается к слизистой оболочке полости рта, тем самым герметично изолируя внутренний ее объем от попадания слюны.

Предлагаемая конструкция позволяет упростить устройство.
