Парадонтометр
Иллюстрации
Реферат
1. ПАРАДОНТОМЕТР, содержащий наконечник с градуировкой, магнитным ползунком и рукоятку, отличающийся тем, что, с целью повышения точности измерений и уменьшения травмирования тканей при измерении , наконечник имеет U-образную форму , один из прямолинейных его участков предназначен для введения в зубодесневой карман, а другой прямолинейный участок выполнен с градуировкой и снабжен дополнительным магнитным ползунком и шипом, закрепленным на конце градуированного прямолинейного участка. 2. Парадонтометр по п. 1, отличающийся тем, что наконечник выполнен съемным и шарнирно соединен с рукояткой. S (Л CD оо
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН зш А 61 С 3/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3245923/28-13 (22) 26. 12.80 (46) 15.06.84. Бюл. № 22 (72) Т. В. Попович (71) Кишиневский государственный медицинский институт (53) 616.31 (088.8) (56) 1. Авторское свидетельство СССР № 648220, кл. А 61 С 3/00, 1977. (54) (57) 1. ПАРАДОНТОМЕТР, содержащий наконечник с градуировкой, магнитным ползунком и рукоятку, отличающийся тем, что, с целью повышения точности измерений,. SU „„1097314 А и уменьшения травмирования тканей прп измерении, наконечник имеет U-образную форму, один из прямолинейных его участков предназначен для введения в зубодесневой карман, а другой прямолинейный участок выполнен с градуировкой и снабжен дополнительным магнитным ползунком и шипом, закрепленным на конце градуированного прямолинейного участка.
2. Парадонтометр по п. 1, отличающийся тем, что наконечник выполнен съемным и шарнирно соединен с рукояткой.
l 097314
Составитель Е. Костоломов
Техред И. Верес Корректор И. Эрдейн
Тираж 688 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
I 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Редактор Т. Парфенова
Заказ 4088/6
1!добр<. ение относится к медицине, точнее терапевтической стоматологии, и может быть использовано при диагностике и лечении заболевания парадонта.
Известно устройство для измерения глубины зубодесневого кармана, содержащее градуированную рабочую часть †наконечник, магнитный ползунок и рукоятку (1).
Однако, данное устройство не позволяет повысить точность измерения, расширить диапазон измерений, в частности определить 10 уровень проекции дна кармана на наружной поверхности, т.е. слизистой рта, а также уменьшить травмирование тканей при измерении, Цель изобретения — повышение точности измерений и уменьшение травмирование тканей при измерениях.
Поставленная цель достигается тем, что в устройстве, содержащем наконечник с градуировкой, магнитным ползунком и рукоятку, наконечник имеет U-образную форму, один из прямолинейных его участков предназначен для введения в зубодесневой карман, а другой прямолинейный участок выполнен с градуировкой и снабжен дополнительным магнитным ползунком и шипом, закрепленным на .конце градуированного пря- 25 молинейного участка.
Наконечник выполнен съемным и шарнирно соединен с рукояткой.

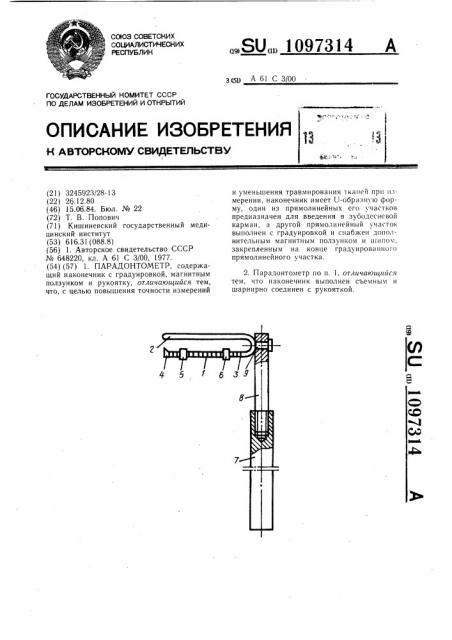

На чертеже изображен парадонтометр, общий вид.
Устройство содержит наконечник 1 U-образной формы, прямолинейный участок 2 наконечника 1 предназначен для введения в зубодесной карман, а второй прямолинейный участок 3 наконечника 1 выполнен с градуировкой и снабжен двумя магнитными ползунками 5 и 6 и шипом 4, который зак- З5 реплен на конце градуированного прямолинейного участка. Наконечник 1 соединен с рукояткой 7 разъемно посредством промежуточного звена 8 через шарнир 9 для свободного поворота наконечника 1 относительно звена 8.
Устройство работает следующим образом.
При проведении измерений, в частности глубины зубодесневого кармана, уровня ретракции десны, а также при определении уровня проекции кармана на наружной поверхности, т.е. слизистой полости рта, нижний магнитный ползунок 5 опускают в нижнее исходное положение, а магнитный ползунок 6 — в верхнее исходное положение градуированного прямолинейного участка 3 наконечника 1. При погружении прямолинейного участка 2 наконечника 1 в зубодесневой карман магнитный ползунок 5 поднимается в положение, соответствующее глубине погружения прямолинейного участка 2 наконечника 1, ползунок 6 перемещают и устанавливают на уровне первоначального прикрепления десны, при этом расстояние между ползунками 5 и 6 определяет уровень ретракции десны. Шип 4 у конца градуированного прямолинейного участка 3 указывает на проекцию уровня дна кармана на слизистой оболочке и при легком нажатии шип 4 оставляет маленький прокол на ней, указывающий уровень дна. Это производится только тогда, когда определяют уровень линии разреза при некоторых операциях.
Предлагаемый парадонтометр позволяет произвести измерение уровня ретракции десны, определить уровень проекции дна кармана на слизистую полости рта, что расширяет диапазон измерений при его использовании, уменьшая количество необходимых извлечений наконечника из зубодесневого кармана, что приводит к уменьшению травмирования тканей при измерении и как следствие уменьшается затрата времени и повышается точность измерений.
