Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

QQ 01) 3 5р В 01 F 7/14

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3497254/23-26 (22) 05.10.82 (46) 15.06.84. Бюл. № 22 (72) А.В. Медведев, П.Б. Котельников и В.В. Колтунов (71) Московский ордена Трудового

Красного Знамени институт химического машиностроения (53) 66.063(088.8) (56) 1. Патент США № 3482823, кл. 259-102, 1968.

2. Патент Великобритании № 789717, кл. 51(l)B, 1956.

3. Авторское свидетельство СССР № 803957, кл. В 01 F 7/14, 1981. (54)(57) СИЕСИТЕЛЬ для вяэких компоэиций, содержащий сосуд, планетарный редуктор с укрепленными íà его валах спиральными мешалками, о т л и ч а юшийся тем, что, с целью интенсификации процесса смешения, мешалки выполнены иэ упругих элементов, ниж- . ние концы которых прикреплены в валам шарнирно, а верхние раэмещены с возможностью свободного вертикального перемещения вдоль оси валов.

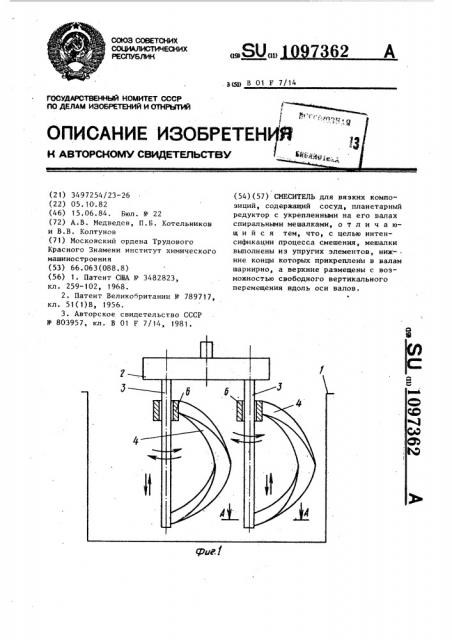

На фиг. i. схематически изображен смеситель,общий вид; на фиг. 2 — разрез А-А на фиг. 1. (нижний узел крепления лопасти мешалки).

Смеситель содержит сосуд 1, планетарный редуктор 2 с укрепленными на его валах 3 мешалками, выполненными в виде упругих спиральных лент 4, шарнир 5, промежуточную втулку 6 и пружинную шайбу 7, предохраняющую от самооткручивания шарнир 5.

Устройство работает следующим образом.

При вращении планетарного редуктора 2 через валы 3 крутящий момент передается на упругие спиральные ленты 4 мешалок, которые движутся по планетарным траекториям. При движении каждой ленты 4 она за счет шарнира 5 и промежуточной втулки 6, имеющей возможность осевого перемещения вдоль вала и поворота вокруг их общей оси, циклически пульсационно перемещается по,направлениям, указанным стрелками на фиг. 1.

Благодаря предлагаемой конструкции лопасти мешалок при движении по .: планетарным траекториям изменяют свои геометрические параметры (шаг винтовой линии, шаг, угол атаки). Изменение геометрических размеров лопастей приводит к тому, что при своем движении мешалки создают циклически пульсирующие асимметричные трехмерные потоки, которые непрерывно изменяются во времени и по всему объему устройства, образуя значительные поверхности раздела фаз компонентов, эа счет чего создается значительная степень деформирования среды в смесителе и существенно сокращается время получения качественной смеси.

Применение изобретения позволяет интенсивно смешивать исходные компоненты путем создания циклически пульсационных потоков.

1 1097362

Изобретение относится к устройствам для проведения тепломассообменных процессов, а именйо для процессов смешения, гомогениэации и т.п., и может быть применено в химической, пищевой и других отраслях. промьппленности.

Известен планетарный смеситель, содержащий корпус, планетарный привод и серповидные мешалки (1 g. 10

Недостатком указанного устройства является низкая интенсивность смешения вследствие того, что серповидные мешалки создают тангенциальные и радиальные потоки и не создают осе- 15 вых потоков, а это приводит к образо= ванию застойных зон.

Известен планетарный смеситель с геликоидальными лопастями и якорной мешалкой (2 j. 20

Недостатками данного устройства являются малая интенсивность смешения, наличие застойных эон, которые не прорабатываются непосредственно мешалками, а также якорной мешалки, 25

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является смеситель, содержащий планетарный привод и укрепленные на его валах геликоидаль-ЗО ные мешалки с лопастями, выполненными в виде винтовой навивки (3,".

Недостатками известного устройства являются малая интенсивность процесса смешения и длительное время смеше- З5 ния исходных компонентов.

Цель изобретения - интенсификация процесса смешения.

Указанная цель достигается тем, что в смесителе для вязких компози- 4О ций мешалки выполнены из упругих элементов, нижние концы которых прикреплены к валам шарнирно, а верхние размещены с возможностью свободного вертикального перемещения вдоль 4 оси валов.

1097362
