Реферат



ЭЛЕКТРОД ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ, состоящий из рабочей , центральной и посадочной частей с охлаждаюш.им каналом в посадочной части, отличающийся тем, что, с целью расширения технологических возможностей и увеличения срока службы электрода, центральная часть снабжена прижимным устройством , опорной изоляционной вставкой и выполнена с полостью для охлаждающей среды , а рабочая часть выполнена съемной в виде пластины, заостренной на одном конце, и установлена другим концом в центральной части с зазором относительно изоляционной вставки с возможностью взаимодействия с прижимным устройством. 5 1 9 эо

СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

0% (11) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ фю . <, Ъ" )

ОПИСАНИЕ ИЗОБРЕТЕНИ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3548474/25-27 (22) 04.02.83 (46) 15.06.84. Бюл. № 22 (72) А. М. Франчук и В. Н. Шевченко (71) Хмельницкий завод трансформаторных подстанций им. 50-летия СССР (53) 621.791.763.1.038 (088.8) (56) 1. Кутковский С. И. Электроды контактных электросварочных машин. М.-Л., «Машиностроение», 1964, с. 43, фиг. 249 (прототип). (54) (57) ЭЛЕКТРОД ДЛЯ КОНТАКТНОЙ

ТОЧЕЧНОЙ СВАРКИ, состоящий из рабочей, центральной и посадочной частей с охлаждающим каналом в посадочной части, отличающийся тем, что, с целью расширения технологических возможностей и увеличения срока службы электрода, центральная часть снабжена прижимным устройством, опорной изоляционной вставкой и выполнена с полостью для охлаждающей среды, а рабочая часть выполнена съемной в виде пластины, заостренной на одном конце, и установлена другим концом в центральной части с зазором относительно изоляционной вставки с возможностью взаимодействия с прижимным устройством.

1097468

Изобретение относится к контактной точечной сварке и может быть использовано в машиностроении и приборостроении для сварки изделий в труднодоступных местах.

Известен электрод для контактной точечной сварки, состоящий из рабочей, центральной и посадочной частей с охлаждающим каналом в посадочной части (1).

Недостатком такого электрода является массивность рабочей и центральной частей, ограничивающих его применение для сварки в труднодоступных местах, плохой теплоотвод от рабочей части из-за ее удаленности от охлаждающего канала.

Цель изобретения — расширение технологических возможностей и увеличение срока службы электрода.

Указанная цель достигается тем, что в электроде для контактной точечной сварки, состоящем из рабочей, центральной и посадочных частей с охлаждающим каналом в посадочной части, центральная часть снабжена прижимным устройством, опорной изоляционной вставкой и выполнена с полостью для охлаждающей среды, а рабочая часть выполнена съемной в виде пластины, заостренной на одном конце, и установлена другим концом в центральной части с зазором относительно изоляционной вставки с возможностью взаимодействия с прижимным устройством.

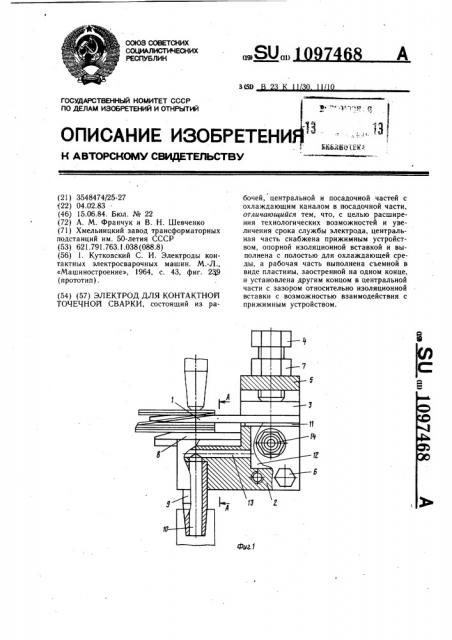

На фиг. 1 изображен электрод, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Электрод для контактной точечной сварки содержит рабочую часть 1 в виде пластины, заостренной на. одном конце, присоединяемую к центральной части 2 при помощи прижимной планки 3, распределяющей усилие прижатия по всей поверхности прилегания рабочей части 1 к центральной 2.

Усилие прижатия создается винтом 4 при помощи скобы 5, присоединяемой к центральной части 2 болтами 6. Для фиксации усилия прижатия применена контргайка 7.

В паз на поверхности центральной части со стороны рабочей части помещена опорная изоляционная вставка 8, имеющая на свободном конце скос. Между рабочей час тью 1 и изоляционной вставкой 8 предусмотрен щелевой промежуток, получаемый за счет ступенчатой формы центральной части, для размещения в нем части свариваемой детали или ранее сваренных деталей, перекрывающих доступ к месту сварки, например спирали. В центральную часть 2 впаяна по5

t5

45 садочная часть 9, роль которой выполняет стандартный прямой электрод со сквозным охлаждающим каналом 10. Рабочая часть 1 охлаждается по поверхности прилегания к пластине 11, закрывающей полость 12 в центральной части 2, в которую поступает охлаждающая жидкость из системы охлаждения контактной машины по каналам 10 посадочной части 9 и 13 центральной части

2, вытекает по штуцеру 14. Для улучшения условий электропроводности и теплопроводности поверхность пластины ll, соединяющаяся с рабочей частью 1, залужена.

Электрод работает следующим образом.

Свариваемые детали укладывают на рабочую часть электрода таким образом, чтобы кромки свариваемых деталей с требуемым нахлестом ложились на верхнюю поверхность рабочей части, а часть нижней детали или ранее сваренные детали, перекрывающие доступ к месту сварки, помещались в щелевом промежутке между рабочей частью 1 и опорной изоляционной вставкой 8, затем производят сварку.

Сварочное усилие сжатия на свариваемые кромки деталей создается верхним электродом контактной машины и рабочей частью 1 электрода, опирающейся через детали, находящиеся в щелевом промежутке, на изоляционную вставку 8, центральную часть 2, посадочную часть 9 и свечу нижнего электрода машины. Изоляционная вставка 8 выполняет роль изолятора, предотвращающего шунтирование сварочного тока через детали, находящиеся в щелевом промежутке. При необходимости сварки несколькими точками свариваемые детали перемещают на рабочей части электрода в пределах его вылета. После снятия сварочного усилия рабочая часть 1 за счет своей упругости возвращается в исходное положение, удобное для укладки вновь свариваемых деталей или перемещения деталей при многоточечной сварке.

Применение электрода в виде пластины и наличие щелевого промежутка между рабочей частью и изоляционной вставкой центральной части электрода позволяет производить сварку деталей сложной конфигурации в труднодоступных местах, что расширяет технологические возможности электрода. Наличие переходного контакта между рабочей частью и охлаждающей полостью центральной части улучшает электропроводность и теплопроводность электрода, что увеличивает срок его службы.
