Изобретение относится к системе управления печатными машинами и MoiKpT быть использовано в полиграфии.

Известна система управления печатными машинами с синхронными тактированием и запуском, содержащая передающие сдвиговые регистры с тактовым и информационным входами, выходы которых соединены с исполнительными звеньями для приведения в действие функциональных групп печатных машин (заявка ФРГ № 2707011, кл. В 41 F 33/00, 1977).

Известная система обладает рядом недостатков.

Цель изобретения — устранение данных недостатков.

Поставленная цель достигается тем, что система управления печатными машинами с синхронным тактированием и запуском, содержащая передающие сдвиговые регистры с тактовым и информационным входами, выходы которых соединены с испол5

4. Система по п. 3, отличающаяся тем, что она имеет элемент ИЛИ, управляющую диапазоном числа оборотов схему, дополнительные сдвиговые регистры и устройство для компенсации запаздывания, состоящее из элементов И, при этом элементы И соединены с выходами дополнительных сдвиговых регистров, одни выходы элементов И связаны с управляющей диапазоном числа оборотов схемой и элементом ИЛИ, соединенным с другими выходами элементов И, причем управляющие сдвиговые регистры связаны с устройством для компенсации запаздывания.

5. Система по п. 4, отличающаяся тем, что она имеет устройство для подавления импульсов, состоящее из блока памяти и блока укорачивания импульсов, при этом установочный вход блока памяти соединен с выходом устройства для компенсации запаздывания, установочный выход которого соединен с входом соответствующего управляющего сдвигового регистра, подключенного к устройству для подавления импе л ьс о В.

6. Система по п. 3, отличающаяся тем, что управляющий сдвиговый регистр выполнен в виде кольцевого счетчика.

7. Система по и. 3, отличающаяся тем, что входы устройства для компенсации запаздыванияя соединены с соответствующи м тактовым устройством синхронизирующего сигнала. нительными звеньями для приведения в действие функциональных групп печатных машин, имеет сдвиговые регистры, тактовое устройство с заданным числом периодических тактов на каждые 360 и тактовое устройство с одним периодическим тактом на каждые 360", при этом исполнительные звенья связаны с управляющими сдвиговыми регистрами, тактовые входы которых соединены с тактовым устройством с заданным числом периодических тактов на каждые 360 и с передающими сдвиговыми регистрами, тактовые входы которых соединены с тактовым устройством с одним периодическим тактом на каждые 360 .

Система имеет подключенное к печатной машине устройство для контроля подачи листков и дополнительныи передающий сдвиговый регистр, при этом информационный вход одного из управляющих сдвиговых регистров соединен с устройством для контроля подачи листов, информационные вхо1097514 ды передающих сдвиговых регистров соединены с одним из выходов дополнительного передающего сдвигового регистра, а исполнительные звенья функциональных групп связаны с управляющими сдвиговыми .регистрами.

Кроме того, система имеет дополнительный управляюший сдвиговый регистр, тактовое устройство синхронизируюшего сигнала, при этом тактовые входы передающих сдвиговых регистров соединены с соответ10 ствуюшими выходами дополнительного управляющего сдвигового регистра, информационный вход которого соединен с тактовым устройством синхронизируюшего сигнала, информационйый вход первого передающего сдвигового регистра соединен с устройством для контроля подачи листов, информационные входы других передающих сдвиговых регистров соединены с выходами соответствующих передающих сдвиговых регистров, - причем исполнительные звенья функциональных групп подключены к соответствующим входам первого передаюшего сдвигового регистра.

Система управления имеет элемент ИЛИ, 25 управляющую диапазоном числа оборотов схему., дополнительные сдвиговые регистры и устройство для компенсации запаздывания, состоящее из элементов И, при этом элементы И соединены с выходами дополнительных сдвиговых регистров, одни выхо- 30 ды элементов И связаны с управляющей диапазоном числа оборотов схемой и элементом

ИЛИ, соединенным с другими выходами элементов И, причем управляющие сдвиговые регистры связаны с устройством для компенсации запаздывания. Система имеет З5 устройство для подавления импульсов, состоящее из блока памяти и блока укорачивания импульсов, при этом установочный вход блока памяти соединен с выходом устройства для компенсации запаздывания, 40 установочный выход которого соединен с входом соответствующего управляющего сдвигового регистра, подключенного к устройству для подавления импульсов, Причем, управляющий сдвиговый регистр выполнен в виде кольцевого счетчика. 45

Входы устройства для компенсации запаздывания соединены с соответствующим тактовым устройством синхронизируюшего сигнала.

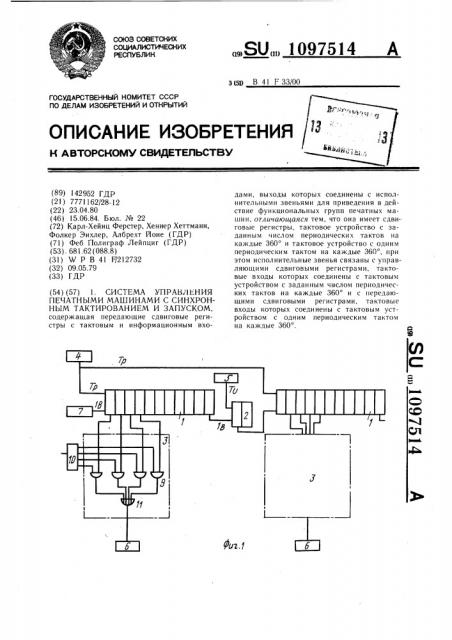

На фиг. 1 представлены передаюшие 50 сдвиговые регистры, в последовательной схеме; на фиг. 2 — то же, в параллельнопоследовательной схеме.

Система управления (фиг. 1 и 2) состоит из соединенных друг с другом управляющих сдвиговых регистров 1 и передающего сдвигового регистра 2. Сдвиговые регистры

1 и 2 имеют по одному тактовому входу

Т и по одному информационному входу 1.

Система управления также содержит устройство 3 для компенсации запаздывания.

Тактовые входы Тр управляющих сдвиговых регистров 1 соединены с первым тактовым устройством 4, производящим на каждые 360 определенное количество периодических тактов, например, каждые 30 .

Тактовые входы Т„передающих сдвиговых регистров 2 соединены с устройствами, производящими на каждые 360 один периодический такт и устройство, производящее один периодический такт на каждые 360, вы-. полненными в виде второго тактового устройства 5 (первый вариант выполнения) или как управляюший сдвиговый регистр 1 (второй вариант выполнения), у которого на выходе одного бита на каждые 360 имеется один сигнал.

Система управления содержит исполнИтельные звенья 6, устройство 7 для контроля подачи листов, устройство 8 ручного управленияя.

Устройство для компенсации запаздывания 3 состоит из нескольких элементов И 9 первые входы которых соединены со следуюн(ими друг за другом битами управляющего сдвигового регистра 1. Число битов ориентируется с учетом последовательности на необходимый участок компенсации. Если необходимый участок компенсации составляет, например, Π— 90, то при периодическом такте в 30 необходимы четыре бита для подключения устройства Вторые входы элементов И 9 образуются выходами управляющей схемы 10. Последняя привязана ко входу, который соединен с расположенным на управляемой машине датчиком числа оборотов (не показан).

Управляюгцая схема 10 имеет несколько выходов, соединенных с элементами И 9.

Каждый выход имеет при этом определенный диапазон числа оборотов, например первый выход — диапазон числа оборотов

Π— 3000, второй выход — 3000 — 5000, третий выход — 5000 — 7000 и т. д. Аналогоцифровое преобразование аналоговых величин чисел оборотов осуществляется с помощью общеизвестных средств и поэтому не объясняется подробнее.

За выходами элементов И 9 расположен элемент ИЛИ 11, который образует выход устройства для компенсации запаздывания

3. За устройством для компенсации запаздывания непосредствен но расположены (первый вариант выполнения) исполнительные звенья 6.

Система управления также содержит устройство 12 для подавления импульсов, элемент И 13, блок памяти 14, элемент 1! !

5, устройство управления 16, тактовое устройство 17, блок 18 памяти и блок 19 укорачивания импульсов.

Первый вариант выполнения показан на фиг. 1. Управляюшие сдвиговые реги1097514 стры и передающие сдвиговые регистры 2 включены последовательно. Запуск исполнительных звеньев 6 функциональных групп производится непосредственно управляющим сдвиговым регистром 1, загруженным подразделением тактов (например, такты по 30 ) через устройство для компенсации запаздывания 3. Зашунтирование от одного управляющего сдвигового регистра к другому производится на участках, на которых не требуется запуск исполнительных звеньев 6, посредством подразделения тактов. например в 360, с помощью передающих сдвиговых регистров 2. Вместо тактов в 360 возможно также любое другое грубое подразделение 360 соответственно исполнению машины. Информационный вход 18 первого управляющего сдвигового регистра соединен с устройством для контроля подачи листов 7, которое контролирует вход каждого листа в печатную машину. Информационные входы 1 последующих сдвиговых регистров соединены каждый в соответствии с распределением углов поворота печатных секций с одним выходом, в большинстве случаев с выходом последнего бита имеющегося сдвигового регистра.

Второй вариант исполнения показан на фиг. 2. Здесь имеется только один управляющий сдвиговый регистр 1. За управляющим сдвиговым регистром 1 подключены описанным способом устройства для компенсации запаздывания 3. Информационный вход 1в управляющего сдвигового регистра 1 соединен с третьим тактовым устройством 17, вырабатывающем периодический синхронизирующий сигнал. Синхронизация может при этом осуществляться только в начале управления или в начале управления и при работе машины. Выходы устройства для компенсации запаздывания 3 соединены через устройства для подавления импульсов 12 с тактовыми входами Т передающего сдвигового регистра 2.

Устройство для подавления импульсов

12 состоит из блока 18 памяти, устанавливающий вход которого соединен с выходом соответствующего устройства для ком пенсации запаздывания 3, а сбрасывающий вход соединен с битом управляющего сдвигового регистра 1, расположенного за последним, соединенным с соответствующим устройством для компенсации запаздывания 3 битом, и блока укорачивания импульсов 19, например, моностабильного мультивибратора.

Информационный вход 1 первого передающего сдвигового регистра 2 соединен с устройством для контроля подачи листов

7, информационные входы 1 последующих сдвиговых регистров 2 соединены соответственно распределению углов поворота печатных секций с одним выходом, в большинстве случаев с выходом последнего бита

Зо

55 предвключенного передающего сдвигового регистра. Исполнительные звенья 6 расположены за первым битом соответствую- . щего передающего сдвигового регистра 2.

В случае необходимости между первым битом передающего сдвигового регистра

2 и исполнительным звеном 6 расположено устройство ручного управления 8, которое обеспечивает синхронное с тактом включение в систему автоматического цикла запуска и выключение из нее соответствующего исполнительного звена 6. Устройство ручного управления 8 имеет элемент И

13, второй вход которого образуется выходом блока памяти 14, чьи входы образуются через элемент И 15 выходом устройства для подавления импульсов 12 и выходом устройства управления 16. Первый вход элемента И 13 соединен с выходом первого бита передающего сдвигового регистра 2.

В одном из вариантов изобретения управляющий сдвиговый регистр 1 выполнен как общеизвестный кольцевой счетчик. В этом исполнении третье тактовое устройство 17 становится ненужным. При особой форме исполнения варианта 2 отсутствует управляющий сдвиговый регистр 1. Каждый вход устройства для компенсации запаздывания 3 соединен при этом с отдельным для каждого входа третьим тактовым устройством

17. Тактовые сигналы тактовых устройств 17 имеют при этом смещение, которое должно предусматриваться соответствен но требованиям работы, например, смещение в 30 .

Принцип действия предложенного устройства при первом варианте исполнения следующий.

При наличии стандартного листа, который должен проходить в печатной машине дальнейшую обработку, устройство 7 для контроля подачи листов производит сигнал о поступлении листа в машину, причем этот сигнал подводится через информационный вход lg к управляющему сдвиговому регистру 1. При наличии тактового сигнала на тактовом входе Тр сигнал о поступлении листа в машину поступает в управляющий сдвиговый регистр 1. Таким образом, каждому выходу бита управляющего сдвигового регистра соответствует однозначное значение угла.

В указанном примере к первым элементам И 9 устройства для компенсации запаздывания 3 направляются сигналы при прохождении углов в 30, 60, 90 и 120 . В зависимости от рабочей скорости машины элемент И 9 получает сигнал, так что условие И выполняется и сигнал направляется через ячейку ИЛИ 11 к исполнительному звену 6.

Последнее производится при этом в действие синхронно с тактом и в правильной последовательности относительно других исполнительных звеньев. В зависимости от

7 числа оборотов, соответствующего- в данный момент рабочей скорости машины, приведение в действие исполнительного звена

6 осуществляется в различные моменты, чтобы компенсировать запаздывание исполнительного звена, постоянное при каждой скорости, путам более раннего (при высокой ско рости) или более позднего (при низкой скорости) запуска этого звена.

Управляющий сдвиговый регистр 1 может управлять несколькими исполнительными звеньями 6 функциональных групп.

Когда сигнал о поступлении листа в. машину попадает в последний бит управляющего сдвигового регистра 1, он перенимается передающим сдвиговым регистром 2 и перемещается дальше в соответствии с тактами оборотов вторым тактовым устройством 5. Привязка передающих сдвиговых регистров 2 относительно участков прохождения листа внутри печатной машины, при которых нет необходимости в синхронном с тактом управления исполнительными звеньями, означает уменьшение системы на базе сдвиговых регистров при точном, синхронном с тактом запуска функциональных групп, которые должны приводиться в действие синхронного с тактом.

При необходимости за управляющим сдвиговым регистром 1 и передающим сдвиговым регистром 2 могут размещаться дальнейшие, управляющие и передающие сдвиговые регистры.

Принцип действия предложенного устройства при втором варианте исполнения следующий.

Управляющий сдвиговый регистр 1 запускается описанным способом через тактовый вход Тр и информационный вход 15.

Третье тактовое устройство 17, соединенное с информацонным входом 1в каждые 360 выдает периодический синхронизирующий сигнал для пуска управляющего сдвигового регистра 1. Третье тактовое устройство 17 может выдать тактовый сигнал также только к началу управления. Дальнейшая обработка сигнала в устройстве для компенсации запаздывания 3 производится аналогично обработке при первом вариенте исполнения 1.

Сигнал от устройства для компенсации запаздывания 3 вместо тактов с 360 дает любое другое грубое подразделение

360 соответственно исполнению машины и служит после прохождения через устройство подавления импульсов 12 для запуска передающего сдвигового регистра 2 в сочетании с сигналом о поступлении листа в машину от устройства для контроля подачи листов 7.

В устройстве для подавления импульсов 12 поступивший импульс удлиняется до

3S

l4

8 ширины в 90, чтобы предотвратить двух разовое тактирование с промежутком в 30 при переключении с одного диапазона числа оборотов на другой.

С этой целью блок 18 памяти, запущенный сигналом от устройства для компенсации запаздывания 3, становится недейственным и сигналом, приложенным к выходу устройства для компенсации запаздывания после самого последнего возможного сигнала, снова сбрасывается на нуль. Вслед за этим производится укорачивание импульса в стабильном мультивибраторе. Теперь на выходе первого бита передающего сдвигового регистра 2 имеется сигнал для запуска исполнительных звеньев 6 через устройство ручного управления 8.

Последнее обеспечивает синхронное с тактом включение исполнитьных звеньев 6 в систему автоматического цикла запуска и выключение из нее.

При неприкасании к устройству управления 16 блок 14 переходит с помощгио сигнала от устройства для компенсации запаздывания 3 в такое положение, при котором отдается один сигнал. Этот сигнал подводится к элементу И 13, в котором теперь выполняется условие И и обеспечивается синхронный с тактом запуск исполнительного звена 6.

Г1ри приведении в действие устройства управления 16 и наличии сигнала от устройства для компенсации запаздывания 3 блок 18 переходит в свое деактивное состояние, т. е. на выходе сигиал не появляется, в результате чего условие И в элементе И !3 не выполняется и исполнительное звено 6, таким образом, не приводится в действие.

Сигнал о поступлении листа в машину подводится после тактового смещения в передающем сдвиговом регистре 2 к друго-. му передающему сдвиговому регистру, и там объединяется с сигналом от подчиненного устройства дчя компенсации запаздывания

3. Выходной сигнал передающего сдвигового регистра 2 служит для запуска следующей группы исполнительных звеньев 6.

При особой форме исполнения тактирование устройства для компенсации запаздывания 3 осуществляется третьими тактовыми устройствами 7, расположенными по одному на выходах устройства для компенсации запаздывания и подающими на каждые 360 один такт. Такты третьих тактовых устройств имеют смещение друг относительно друга, например, в 30 .

Признано изобретением по результатам экспертизы, осуществленной ведомством по изобретательству Германской Демократической Республики.
