Реферат



ПЛАСТИНЧАТАЯ ЦЕПЬ, включающая внутренние и внешние пластины и соединяющие их между собой оси и валики с радиусной выемкой, отличающаяся тем, что, с целью повыщения надежности и долговечности , каждая радиусная выемка выполнена с углублением, радиус которого меньще радиуса выемки.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН з(50 В 65 G 17/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3469818/27-03 (22) 02.06.82 (46) 15.06.84. Бюл. № 22 (72) М. Е. Сабуров, В. М. Сбродов и В. И. Святошнюк (53) 621.867 (088.8) (56) 1. Авторское свидетельство СССР № 490985, кл. В 65 G 17/38, 1974.

2. Авторское свидетельство СССР № 442968, кл. В 65 G 17/38, !972 (про тотип).

„,SUÄÄ 1097533 А (54) (57) ПЛАСТИНЧАТАЯ ЦЕПЬ, включающая внутренние и внешние пластины и соединяющие их между собой оси и валики с радиусной выемкой, отличающаяся тем, что, с целью повышения надежности и долговечности, каждая радиусная выемка выполнена с углублением, радиус которого меньше радиуса выемки.

1097533

Р .2

Составитель Т. Щеглакова

Редактор М. Недолуженко Техред И. Верес Корректор И. Эрдейи

Заказ 4! 26/17 Тираж 843 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и может использоваться в транспортерах и конвейерах в качестве тяговых органов в транспортирующих машинах и механизмах.

Известна пластинчатая цепь для тяговых органов, выполненная из наружных пластин, в которые закреплены круглые валики, проходящие свободно через отверстия внутренних П-образных пластин, концы которых вдоль всей длины имеют вогнутые поверхности (1) .

Наиболее близким техническим решением к предлагаемой является пластинчатая цепь, включающая внутренние и внешние пластины и соединяющие их между собой оси и валики с наружной выемкой (2).

Однако известные устройства характеризуются недостаточной надежностью и долговечностью.

Цель изобретения — повышение надежности и долговечности.

Указанная цель достигается тем, что в пластинчатой цепи. включающей внутренние и внешние пластины и соединяющие их между собой оси и валики с радиусной выемкой, каждая радиусная выемка выполнена с углублением, радиус которого меньше радиуса выемки.

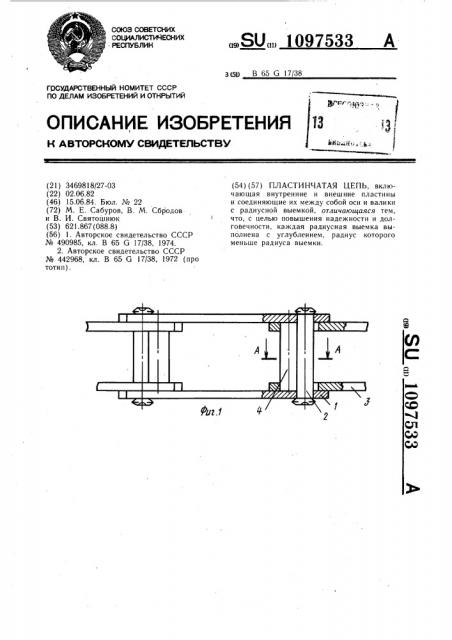

На фиг. 1 изображена пластинчатая цепь, общий вид; на фиг. 2 — сечение А-А на фиг. 1.

Г!ластинчатая цепь включает внешние пластины 1, запрессованные на цилиндрические оси 2 и внутренние пластины 3 (фиг. 1), I которые запрессовываются на валик 4. Валики 2 расклепываются для удерживания внешних 1и внутренних 3 пластин.

Валик 4 имеет радиусную выемку 5, в которой выполнено углубление 6 с радиусом

r, меньшим радиуса R выемки 5.

В процессе работы оси 2, контактируя с радиусной выемкой 5, будут постепенно истирать валики 4, но при этом покачивание осей устраняется.

20 Положительный эффект предлагаемого изобретения состоит в повышении надежности и долговечности цепи.
