Устройство для прокладывания уточных нитей на пневматическом ткацком станке

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПРОКЛАДЫВАНИЯ УТОЧНЙХ НИТЕЙ НА ПНЕВМАТИЧЕСКОМ ТКАЦКОМ СТАНКЕ, содержащее нагнетающее сопло для подачи уточных нитей в направляющий канал, образованный из смонтированных на брусе батана станка изогнутых пластин со сквозными пазами для прохода нитей в направлении их прибоя, и средство для зажима кондов нитей, вьтолненное в виде всасывающего сопла, установленного на брусе батана станка, отличающ е е с я тем, что, с целью повышения надежности работы и.снижения угаров уточных нитей, всасывающее сопло смонтировано напротив паза последней в направлении прокладывания уточных нитей пластины с зазором относительно нее. С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК аа а1

auD D 03 D 41/30

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВ,Ф

goer qi о но нее.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3360976/28-12 (22) 01.12.81 (46) 15.06.84. Бвл. И- 22 (72) P.Ю. Мачяринскас, 10.А. Савицкис и 3.И. Кубайтис (71) Литовский научно-исследовательский институт текстильной промышленности (53) 677.054.27(088.8) (56) 1. Патент Великобритании и 1538888., кл. 9 1 Е, 1979 (прототип) . (54)(57) УСТРОЙСТВО ДЛЯ ПРОКЛАДЫВАНИЯ

УТОЧНЙХ НИТЕЙ НА ПНЕВМАТИЧЕСКОМ ТКАЦКОМ СТАНКЕ, содержащее нагнетающее сопло для подачи уточных нитей в направляющий канал, образованный из смонтированных на брусе батана станка изогнутых пластин со сквозными пазами для прохода нитей в направлении их прибоя, и средство для зажима концов нитей, выполненное в виде всасывающего сопла, установленного на брусе батана станка, о т л и ч а ю - щ е е с я тем, что, с целью повышения надежности работы и снижения угаров уточных нитей, всасывающее сопло смонтировано напротив паза последней в направлении прокладывания уточных нитей пластины с зазором относитель1097730

Составитель Т. Гаврилова

Редактор П. Макаревич Техред Т.Иаточка Корректор С. Шекмар

Заказ 4 165/26 Тираж 424 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к текстильной промышленности и может быть использовано на пневматическом ткацком станке.

Известно устройство для проклады- 5 вания уточнык нитей на пневматическом ткацком станке, содержащее нагнетающее сопло для подачи уточных нитей в направляющий канай, образованный на смонтированных на брусе батана 10 станка изогнутых пластин со сквозными пазами для прохода нитей в направлении их прибоя, и средство для зажима концов нитей, выполненное в виде всасывающего сопла, установленного на брусе батана станка (1) .

Недостатком известного устройства яв.йяется ненадежность прокладывания уточной нити (петляние, смычки и недолеты) и большие угары нитей. 20

Цель изобретения — уменьшение непроизводственных потерь уточного. сырья путем повышения надежности прокладывания уточной нити.

Указанная цель достигается тем, что в устройстве для прокладывания уточных нитей на пневматическом ткацком станке, содержащем нагнетающее соп.ло для подачи уточных нитей в направt ляющий канал, образованный из смон- 30 тированных на брусе батана станка иэог нутых пластин со сквозными пазами для прохода нитей в направлении их прибоя, и средство для зажима концов нитей-, 1 выполненное в виде всасывающего сопла З установленного на брусе батана станка, всасывающее сопло смонтировано напротив паза последней в направлении прокладывания уточных нитей пластины с зазором относительно,ее. 40

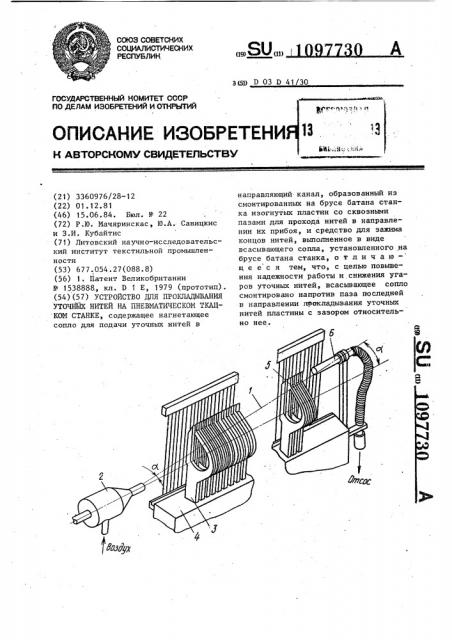

На чертеже представлено предлагаемое устройство.

Устройство для прокладки уточной нити 1 на пневматическом ткацком станке содержит нагнетающее сопло 2 для 45 подачи нити 1 в направляющий канал, образованный из набора изогнутых пластин 3, смонтированных на брусе батана 4. Каждая пластина 3 имеет откры2 тый паз 5 для выхода нитеи в направлении прибоя. Для зажима концов проложенных уточных нитей 1 служит всасывающее сопло 6, установленное на брусе батана 4 напротив паза 5 последней пластины канала с зазорам относительно пластины.

Устройство работает следующим образом.

Воздушная струя, истекающая из сопла 2, при прокидке уточной нити через канал получает многократное отражение от стенок пластин канала и становится хаотически турбулентной.

Колебания нити в потоке поражаются вихреобразованиями, которые возникают в процессе формирования потока в сопле, вращением потока и турбулентными пульсациями струи. В результате этого уточная нить во время прокндки колеблется по всему диаметру канала конфузора, с частотой, несоизмеримо большей частоты прокидки нити взев ..

Всасывающее сопло Б, установленное перед пазом 5 последней пластины канала, захватывает проложенную уточную нить и натягивает ее под углом . (к оси канала. Таким образом, прокидка уточной нити в канале осуществляется вдоль его оси, а натягивается уже прокинутая уточная нить над углом ф к этой оси, что позволяет повысить надежность прокладывания уточной нити 1 путем избежания ее контакта с нижней ветвью зева основных нитей до момента заступа. Ввиду этого исключается трение прокинутой уточной нити 1 с нитями основы нижней ветви зева, что улучшает ее натягивание и дает возможность снизить угары уточных нитей за счет установки зажима за пределами канала.

Использование предлагаемого устрой. ства для прокладывания уточной нити на пневматическом ткацком станке по сравнению с известным обеспечивает уменьшение непроизводственных потерь

1уточного сырья на ЗОБ.
