Реферат



УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ ПУЛЬСАЦИЙ В ПОТОКЕ ГИДРОСМЕСИ , включающее установленный параллельно пульповоду отводящий трубопровод и камеру с вертушкой, размещенную в отводящем трубопроводе, отличающееся тем, что, с целью повышения эффективности работы устройства за счет уменьшения гидравлических сопротивлений, вертушка выполнена с двумя парами лопастей криволинейного сечения, при этом лопасти одной пары имеют площадь поверхности больше, чем лопасти другой пары, а участок пульповода между концами отводящего трубопровода выполнен с-сечением, уменьшенным на величину сечения отводящего трубопровода . W т / со -vi ел ;

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SU„„1097759 A зад Е 02 F 392

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

I ") l bt" sCel;2 i cg (Й В ЧВй гввъ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3508507/29-03 (22) 11.08.82 (46) 15.06.84. Бюл. № 22 (72) Д. В. Рощупкин, Ю. М. Кузнецов, В. Т. Пименов и В. Д. Здобнина (71) Новосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства (53) 621.879.45 (088.8) (56) 1. Авторское свидетельство СССР

¹ 796326, кл. E 02 F 3/92, 1979.

2. Авторское свидетельство СССР по заявке № 3415827/29-03, кл. Е 02 F 3/92, 1982 (прототип) . (54) (57) УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ ПУЛЬСАЦИЯ В ПОТОКЕ ГИДРОСМЕСИ, включающее установленный параллельно пульповоду отводящий трубопровод и камеру с вертушкой, размещенную в отводящем трубопроводе, отличающееся тем, что, с целью повышения эффективности работы устройства за счет уменьшения гидравлических сопротивлений, вертушка выполнена с двумя парами лопастей криволинейного сечения, при этом лопасти одной пары имеют площадь поверхности больше, чем лопасти другой пары, а участок пульповода между концами отводящего трубопровода выполнен с сечением, уменьшенным на величину сечения отводящего трубопровода.

1097759 фиг. Г

Изобретение относится к гидромеханизации и предназначено для гидротранспортирования грунта.

Известно устройство для возбуждения пульсаций, выполненное в виде отводящего трубопровода, на котором установлена заслонка с гидроцилиндром (1) .

Недостатком такого устройства является низкая частота пульсаций.

Наиболее близким к изобретению является устройство для возбуждения пульса- Р ций в потоке гидросмеси, включающее установленный параллельно пульповоду отводяший трубопровод и камеру с вертушкой, размещенную в отводящем трубопроводе (2).

Недостатком данного устройства являются большие гидравлические сопротивления потоку пульпы.

Целью изобретения является повышение эффективности работы устройства за счет уменьшения гидравлических сопротивлений.

Указанная цель достигается тем, что в 2р устройстве, включаюшем установленный параллельно пульповоду отводящий трубопровод и камеру с вертушкой, размещенную в отводящем трубопроводе, вертушка выполнена с двумя парами лопастей криволинейного сечения, при этом лопасти одной пары имеют площадь поверхности больше, чем лопасти другой пары, а участок пульповода между концами отводящего трубопровода выполнен с сечением, уменьшенным на величину сечения отводящего трубопровода.

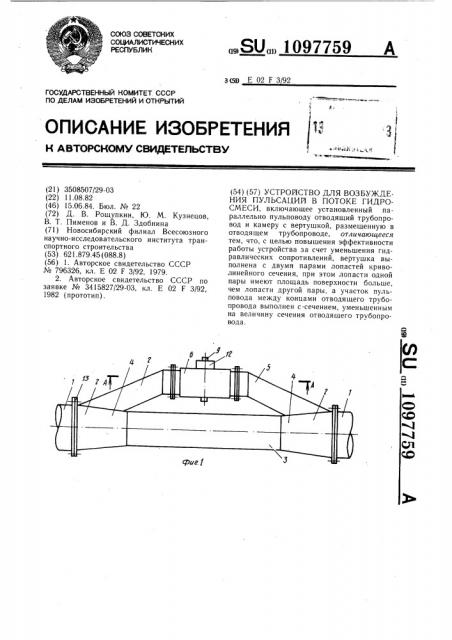

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — камера с вертушкой, разрез; на фиг. 4 — то же, при расположении пары лопастей меньшим размером поперек потока пульйы.

Устройство для возбуждения пульсаций в потоке гидросмеси включает пульповод 1 и вставку 2. Последняя состоит из основной трубы 3 с переходными патрубками

4, отводящего трубопровода 5 и пульсатора 6. Сечение основной трубы 3 меньше 4Р сечения пульповода 1. Площади сечения основной трубы 3 и трубопровода 5 в сумме составляют по величине площддь сечения пульповода 1. Сечение основной трубы 3 во всех случаях должно быть больше размера проходного сечения грунтового насоса. Трубопровод 5 и пульсатор 6 размещены выше основной трубы 3.

Пульсатор 6 выполнен в виде круговой камеры 7, вертушки 8 на оси 9 и центрированно расположенных двух пар лопастей криволинейного сечения: пары 10 больших размеров и пары 11 меньших размеров. На камере 7 установлено приспособление 12 для регулирования числа оборотов ротора.

Оно может быть выполнено в виде дисковых грузов, надеваемых на ось 9. Крепление трубы 3 к пульповоду 1 осуществляется посредством фланцев 13 и 14.

Работа устройства осуществляется следующим образом.

По пульповоду 1 поток гидросмеси от грунтового насоса доходит до вставки 2 и разделяется на два потока. Один поток течет по основной трубе 3, другой по отводящему трубопроводу 5 поступает в пульсатор 6. Он ударяет в лопасти 10 и 11 и приводит во вращение вертушки 8. При этом просвет в сечении 0 — 0 по размерам все время изменяется: он имеет минимальное значение а1, когда лопасти 10 занимают положение, изображенное на фиг. 3; среднее значение а, когда лопасти 11 занимают положение, изображенное на фиг. 4; наибольшее значение а, когда ни лопасти 10, ни лопасти 11 не находятся в сечении 0 — 0В результате изменения величины просвета между стенками камеры 7 с одной стороны и лопастями 10, 11 с другой стороны скорость течения потока в пульсаторе 6 все время изменяется по величине. Возникает пульсация потока в трубопроводе 5. Поток пульпы после прохождения пульсатора 6 снова поступает в пульповод 1, смешивается с потоком, прошедшим основную трубу 3 и соответственно сообщает пульсацию этому потоку. Таким образом, после прохождения вставки 2 вода в пульповоде 1 течет с пульсацией.

Предложенное устройство позволяет повысить эффективность работы пульсатора за счет уменьшения гидравлических сопротивлений.
