Способ вибрационных испытаний объектов

Способ вибрационных испытаний объектов

Иллюстрации

Показать все

Реферат



СПОСОБ ВИБРАЦИОННЫХ ИСПЫТАНИЙ ОБЪЕКТОВ, заключающийся в том, что испытуемый объект устанавливают на подвижной части вибровозбудителя и подвергают его одновременному воздействию вибрационной нагрузки и имитирующей воздействие на объект эксплуатационных инерционньк сил квазистатической нагрузки, которую создают подачей на вход вибровозбудителя низкочастотного сигнала возбуждения , отличающийся тем, что, с целью повьшения точности .определения вибропрочности объектов , квазистатичёскую нагрузку воспроизводят в виде последовательности импульсов ускорения прямоугольной или трапецеидальной формы, длительность которых не менее, чем на порядок превьшает период собственных колебаний объекта, при этом при окончании действия импульса вибрационное нагружение прерывают и подвижi ной части вибровозбудителя сообщают импульс обратной полярности для (Л возврата ее в исходное положение.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3 @ G 01 M 7/00

7- "Ч! 0ЫГЯ,МЧ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО делАм изОБРетений и oTHpblTHA (21) 2708455/25-28 (22) 11.10.78 (46) 15.06.84. Бюл. N- 22 (72) А.Н. Карасев (53) 620.178.5(088.8) (56) 1..Авторское свидетельство СССР

11 606122, кл. G 01 M 7/00, 1976.

2. Авторское свидетельство СССР

Ф 391431, кл. С 01 М 7/00, 1973 (прототип). (54)(57) СПОСОБ ВИБРАЦИОН11ЫХ ИСПЫТАНИИ ОБЪЕКТОВ, заключающийся в том, что испытуемый объект устанавливают на подвижной части вибровозбудителя и подвергают его одновременному воздействию вибрационной нагрузки и имитирующей воздействие на объект эксплуатационных инерционных сил

„„SU„„1097903 А квазистатической нагрузки, которую создают подачей на вход вибровозбудителя низкочастотного сигнала возбуждения, отличающийся тем, что, с целью повыщения точности .определения вибропрочности объектов, квазистатическую нагрузку воспроизводят в виде последовательности импульсов ускорения прямоугольной или трапецеидальной формы, длительность которых не менее, чем на порядок превыщает период собственных колебаний объекта, при этом при окон чании действия импульса вибрационное нагружение прерывают и подвижной части вибровоэбудителя сообщают импульс обратной полярности для возврата ее в исходное положение.

1097903

Изобретение относится к испытательной технике, в частности к вибрационным испытаниям объектов на вибропрочность.

Известен способ вибрационных ис1 пытаний объектов, заключающийся в том, что испытуемый объект устанавливают на подвижной части вибровозбудителя и подвергают его одновре1О менному воздействию вибрационной нагрузки и низкочастотных колебаний, имитирующих воздействие на объект инерционных сил 1 ).

Однако этот способ недостаточно

15 полно вопроизводит воздействие на объект инерционных сил, поскольку отсутствуют участки с настоящим уровнем инерционных сил.

Наиболее близким к изобретению по технической сущности является спо20 соб вибрационных испытаний объектов, заключающийся в том, что испытуемый объект устанавливают на подвижной части вибровозбудителя и подвергают

25 его одновременному воздействию вибрационной нагрузки и имитирующей воздействие на объект эксплуатационных инерционных сил квазистатической нагрузки, которую создают подачей на вход вибровозбудителя низкочастотного сигнала возбуждения (2 ).

Недостатком этого способа является то, что объект в процессе испытаний на вибропрочность оказывается либо перегруженым вибрационными: нагрузками, либо недогруженными инерционными силами, имитирующими эксплуатационные.

Цель изобретения — повышение точ40 ности определения вибропрочности объектов.

Поставленная цель достигается тем, что согласно способу вибрационных испытаний объектов, заключающемуся в том, что испытуемый объект устанавливают на подвижной части вибровозбудителя и подвергают его одновременному воздействию вибрационной нагрузки и имитирующей воздействие

50 на объект эксплуатационных инерцион-. ных сил квазистатической нагрузки, которую создают подачей на вход вибровозбудителя низкочастотного сигнала возбуждения, квазистатическую нагрузку воспроизводят в виде последовательности импульсов ускорения прямоугольной или трапецеидальной формы, длительность которых не ме-, нее, чем на порядок превышает период собственных колебаний объекта, при этом по окончании действия импульса вибрационное нагружение прерывают и подвижной части вибровозбудителя сообщают импульс обратной полярности для возврата ее в исходное положение.

Благодаря такому управлению подвижной частью вибровозбудителя повьш ается точность определения вибропрочности объектов, поскольку удается подобрать и воспроизвести эксплуатационное соотношение воздействия на объект вибрационной нагрузки и нагрузки, имитирующей воздействие эксплуатационных инерционных сил.

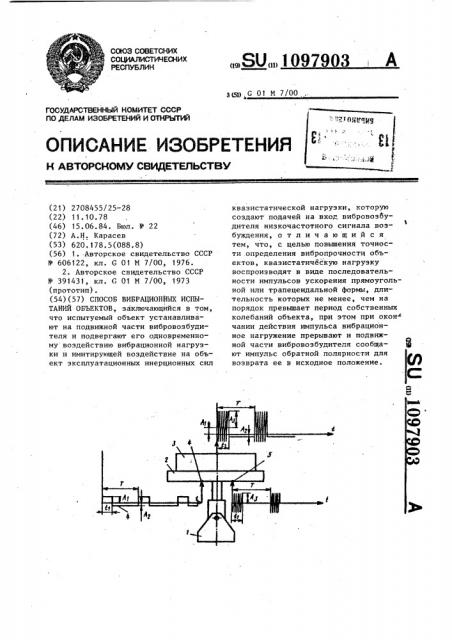

На чертеже представлена схема устройства, поясняющая предлагаемый способ вибрационных испытаний объектов и виды подаваемых на входы и воспроизводимые на выходе вибровозбудителя сигналов нагружения.

Устройство содержит вибровозбудитель 1, на подвижной части 2 которого закреплен испытуемый объект .

3. Вибровозбудитель 1 имеет два входа 4 и S для подачи на вход 4 сиг,нала низкой частоты с параметрами:

Т вЂ” период следования импульсов нагружения, 1 — длительность импульса нагружения; А„ — амплитуда импульса ускорения прямого хода, А — амплитуда импульса ускорения обратного хода, а на вход 5 — сигнала вибрации с амплитудой А>, Устройство работает следующим образом.

Включают вибровозбудитель 1 и на вход 4 подают низкочастотный сигнал, имитирующий ускорения эксплуатационной нагрузки, а на вход 5 — сигнал, имитирующий ускорения вибрационной эксплуатационной нагрузки.

Под действием сигналов, подаваемых на входы 4 и 5 вибровозбудителя 1, подвижная часть 2 с испытуемым изделием 3 подвергается одновременному воздействию как инерционной, так и вибрационной нагрузкам. Обратный ход подвижной части 2 вибровозбудителя

1 осуществляется сигналом, подаваемым на вход 4, при отсутствии сигнала вибрации (вход 5).

1097903

Составитель В. Тарасов

Редактор М. Петрова Техред Ж.Кастелевич Корректор М. Шароши

Заказ 4198/35 Тираж 823 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская- наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Предлагаемое изобретение позволяет повысить достоверность испытаний объектов на вибропрочность, что в

4 конечном счете способствует улучшению их эксплуатационных характеристик.
