Вихретоковый преобразователь
Иллюстрации
Реферат
ВИХРЕТОКОВЫЙ ПРЕОБРАЗОВАТЕЛЬ , содержащий Ф-образный магнитопровод , возбуждающую обмотку, размещенную на среднем стержне магнитопровода ,, измерительные и компенсационные обмотки, размещенные на боковых стержнях магнитопровода, о тличающийся тем, что, с целью повышения точности преобразования , в боковых стержнях выполнены пазы, делящие каждый стержень на две ветви - наружную и внутреннюю соответственно , каждая компенсационная обмотка охватывает внутреннюю ветвь, а каждая измерительная - наружную и внутреннюю, компенсационные и измерительные обмотки соединены попарно встречно, а пары обмоток между . собой - последовательно встречно. (Л :о 00 00
COOS СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК ((9) (И) 3GD G 01 Ч 27 90 0 01 В 7 06
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPGH0MV СВИДЕТЕЛЬСТВ, Г
ЙЬш1Ь с „,,, 17
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3553246/25-28 (22) 18.02.83 (46) 15.06.84. Бюл. Р 22 (72) В.B.Håðñåñÿí (71) Ереванский политехнический институт им.К.Иаркса (53) 620.179.14.142.5(088.8) (56) 1. Авторское свидетельство СССР
9 177095, кл. С 01 В 7/06, 1964 °
2. Авторскбе свидетельство СССР по заявке М 2603817/25-28, кл. 0 01 (27/90, 1978 (прототип). (54 ) (57 ) BHXPETOKOBHA ПРЕОБРАЗОВАТЕЛЬ, содержащий Ф-образный магнитопровод, возбуждающую обмотку, размещенную на среднем стержне магнитопровода,, измерительные и компенсационные обмотки, размещенные на 6оковых стержнях магнитойровода, о тл и ч а ю шийся тем, что, с целью повьиаення точности преобразования, в боковых стержнях выполнены пазы, делящие каждый стержень на две ветви — наружную и внутреннюю соответственно, каждая компенсационная обмотка охватывает внутреннюю ветвь, а каждая измерительная — наружную и внутреннюю, компенсационные и измерительные обмотки соединены попарно встречно, а пары обмоток между собой — последовательно встречно.
1097933
Предлагаемый токовихревой преобразователь повышает точность изме60 рения на 4% благодаря исключению влияния изменения взаимного распо ложения преобразователя и контролируемого изделия.
Тираж 823 Подписное . ужгород, ул.Нроектная, 1
Изобретение относится к контроль= йо-измерительной технике и может быть использовано как в производственных условиях при непрерывной прокатке проводящих листов, так и в лабораторных условиях для измерения толщины листа.
Известен вихретоковый преобразователь для контроля толщины гальванического покрытия на иэделиях, выполненный в виде трехстержневого сим- . метричного сердечника, боковые стержни которого снабжены диФфереициальио включенными намагничивающими обмотками и имеют зазоры для помещения в них соответственно контролируемого и эталонного листов, а средний стержень снабжен измерительной обмоткой (13..
Однако недостаточная точность измерения из-эа зависимости выходного сигнала от изменения взаимного расйоложения датчика и проводящего листа снижает чувствительность и точность измерения.
Наиболее близким к изобретению является вихретоковый преобразователь, содержащий Ф -образный магнитопровод, в боковых стержнях которого иыеются прорези для расположения в них исследуемой и эталонной сред, на центральном стержне магнитопровода расположена возбуждающая обмотка, на одном из боковых стержней — измерительная, а на другом— эталонная и компенсационная обмотки (23.
Недостаток укаэанного преобразователя - расположение компенсационной обмотки на основном сердечнике магнитопровода, приводящее к сниже» нию точности преобразования за счет вэаимоиндукции B эталонной и компенсационной обмотках.
IIexrx изобретения — повышение точности преобразования.
Укаэанная цель достигается тем, что в вихретоковом преобразователе, содержащем Ф -образный магнитопровод, возбуждающую обмотку, размещенную на среднем стержне магнитопровода, измерительные и компенсационные обмотки, размещенные на боковых стержнях магнитопровода, в боковых стержнях выполнены пазы, делящие каждый стержень на две ветви — наружную и внутреннюю соответственно, каждая компенсационная обмотка охва-. тывает внутреннюю ветвь, а каждая измерительная - наружную и внутреннюю, компенсационные и измерительные обмотки соединены попарно встречно, а пары обмоток между собой — последовательно встречно.

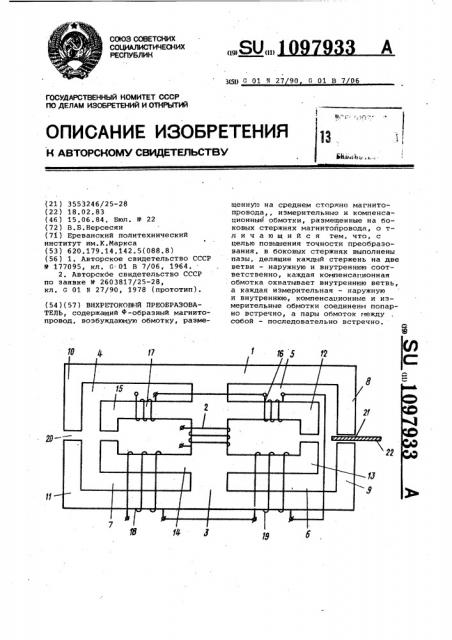

На чертеже представлен предлагаемый вихретоковый преобразователь.
ВНИИПИ Эаказ 4200/37. ал ППП атвнт, г
Преобразователь содержит Ф -образный магнитопровод 1, возбуждающую обмотку 2,, установленную на среднем стержне 3 магнитопровода. Боковые стержни магнитопровода выполнены с пазами 4-7, разделяющими каждый стержень на две ветви 8,9,10,11,12,13, 14 и 15. На внутренних ветвях 12
15 размещены компенсационные обмотки
1б и 17, соединенные последовательно встречно.
Измерительные обмотки 18 и 19 охватывают внутренние ветви 14 и 13 соответственно и наружные ветви 11 и 9 соответственно. Они также соединены последовательно встречно, Пазы измерительных и компенсационных обмоток соединены между собой последовательно встречно. Боковые стержни магнитопровода выполнены с зазорами
20 и 21 для размещения в них контролируемого изделия 22 и эталонного изделия (не показано).
Преобразователь работает следующим образом.
При подключении возбуждающей обмотки 2 к источнику питания ввиду симметрии магнитной цепи на зажимах измерительных обмоток 18 и 19 сигнал отсутствует. При наличии в зазоре 21 контролируемого листа 22.на выходе измерительной обмотки 19 появляется сигнал, величина которого пропорциональна как толщине контролируемого листа 22, так и величине изменения взаимного расположения дат. чика и контролируемого листа, Наличие в измерительном сигнале составляющей, обусловленной изменением взаимного расположения преобразователя и контролируемого листа, вызывает погрешность измерения, которую необходимо компенсировать для ловышения точности измерения. Выходной сигнал компенсационной обмотки 16 пропорционален изменению взаимного расположения преобразователя и контролируемого листа. Соединяя компенсационные обмотки 1б и 17 и измерительные обмотки 18 и 19 попарно встречно, а пары обмоток между собой последовательно встречно, можно добиться полной компенсации погрешности, вызванной изменением взаимного расположения преобразователя и контролируемого листа.. В результате на выходных зажимах преобразователя появляется сигнал, пропорциональный толщине контролируемого листа.
