Устройство для регулирования переменного напряжения

Устройство для регулирования переменного напряжения

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ, содержащее два трансформатора, первичные обмотки которых соединены между собой согласно-последовательно, при этом каждая из них шунтирована соответствующим двунаправленным управляемым ключом, отличающееся тем, что, с целью улучшения энергетических показателей, оно снабжено дополнительным управляемым двунаправленным ключом, включенным между одним из входных выводов и крайним выводом первичной обмотки одного из трансформаторов , вторичная обмотка которого включена между упомянутым входным выводом и одним из выходных выводов, а в качестве другого трансформатора использован автотрансформатор, промежуточный вывод обмотки которого соединен с другим выходным выводом устройства.

СОЮЗ СОВЕТСИИК

СОЦИАЛИСТИЧЕСНИХ

РШЪБ ЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

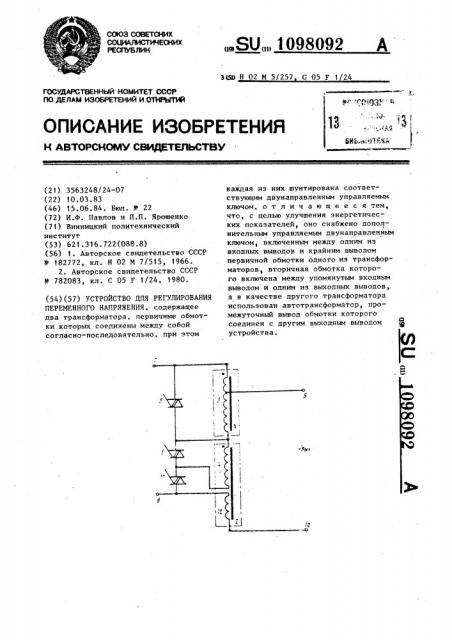

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСНОМЪГ СВИОЕТЕПЬСТВУ

yc .Глац .:: и

БИЬ й. 0ТЕ А (21) 3563248/24-07 (22) 10.03.83 (46) 15.06.84. Бюл. Ф 22 (72) И.Ф. Павлов н П.П. Ярошенко (71) Винницкий политехнический институт (53) 621.316.722(088.8) (56) 1. Авторское свидетельство СССР

11- 182772, кл. Н 02 М 7/515, 1966.

2. Авторское свидетельство СССР

Ф 782083, кл. С 05 F 1/24, 1980. (54)(57) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

ПЕРЕМЕННОГО НАПРЯЖЕНИЯ, содержащее два трансформатора, первичные обмотки которых соединены между собой согласно-последовательно, при этом. 90„„1098092 А з(59 H 02 М 5/257 С 05 F 1 24 каждая из них шунтирована соответствующим двунаправленным управляемым ключом, о т л и ч а ю щ е е с я тем, что, с целью улучшения энергетических показателей, оно снабжено дополнительным управляемым двунаправленным ключом, включенным между одним иэ входных выводов и крайним выводом первичной обмотки одного из трансформаторов вторичная обмотка которого включена между упомянутым входным выводом и одним из выходных выводов, а в качестве другого трансформатора использован автотрансформатор, промежуточный вывод обмотки которого соединен с другим выходным выводом устройства.
