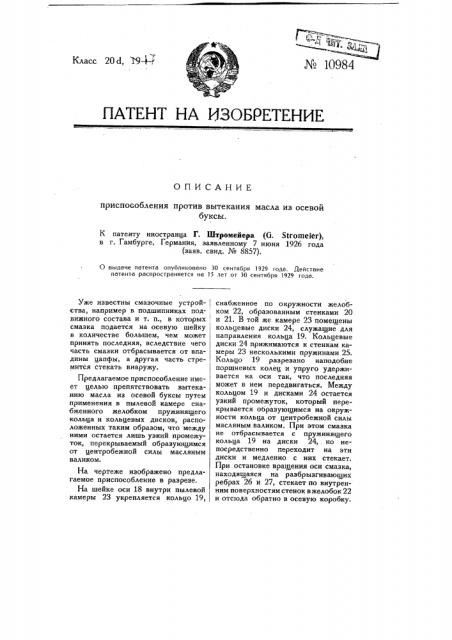

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления против вытекания масла из осевой буксы.

К патенту иностранца Г. Штромейера (G. Stromeier), в r. Гамбурге, Германия, заявленному 7 июня 1926 года (заяв. свид. № 8857).

О выдаче патента опубликовано 30 сентября 1929 года. Действие патента распространяется на 15 лет от 30 сентября 1929 года.

Уже известны смазочные устрой- ства, например в подшипниках подвижного состава и т. п., в которых смазка подается на осевую шейку в количестве большем, чем может принять последняя, вследствие чего часть смазки отбрасывается от впа- 1 дины цапфы, а другая часть стре-, мится стекать внаружу.

Предлагаемое приспособление имеет целью препятствовать вытека- нию масла из осевой буксы путем применения в пылевой камере снабженного желобком пружинящего кольца и кольцевых дисков, расположенных таким образом, что между ними остается лишь узкий промежуток, перекрываемый образующимся от центробежной силы масляным валиком.

На чертеже изображено предлагаемое приспособление в разрезе.

На шейке оси 18 внутри пылевой камеры 23 укрепляется кольцо 19, снабженное по окружности желобком 22, образованным стенками 20 и 21. В той же камере 23 помещены кольцевые диски 24, служащие для направления кольца 19. Кольцевые диски 24 прижимаются к стенкам камеры 23 несколькими пружинами 25.

Кольцо 19 разрезано наподобие поршневых колец и упруго удерживается на оси так, что последняя может в нем передвигаться. Между кольцом 19 и дисками 24 остается узкий промежуток, который перекрывается образующимся на окружности кольца от центробежной силы масляным валиком. При этом смазка не отбрасывается с пружинящего кольца 19 на диски 24, но непосредственно переходит на эти диски и медленно с них стекает.

При остановке вращения оси смазка, находящаяся на разбрызгивающих ребрах 26 и 27, стекает по внутренним поверхностям стенок в желобок 22 и отсюда обратно в осевую коробку.

Предмет п а тента.

Приспособление против вытекания масла-из осевой буксы, характеризующееся тем, что охватывающее шейку оси в пылевой камере пружинящее кольцо 19 снабжено желобком 22 и направляется двумя. кольцевыми дисками 24 — 24, скрепленными между собой и прижимаемыми несколькими пружинами 25 к стенке пылевой камерь1 23, между каковым кольцом и соответственным диском оставлен настолько узкий промежуток, что он перекрывается образующимся на окружности кольца от центробежной силы масляным валиком..)енннгратсиий Обиаст;и1т М 37.162. Тираж 1000 энз.
