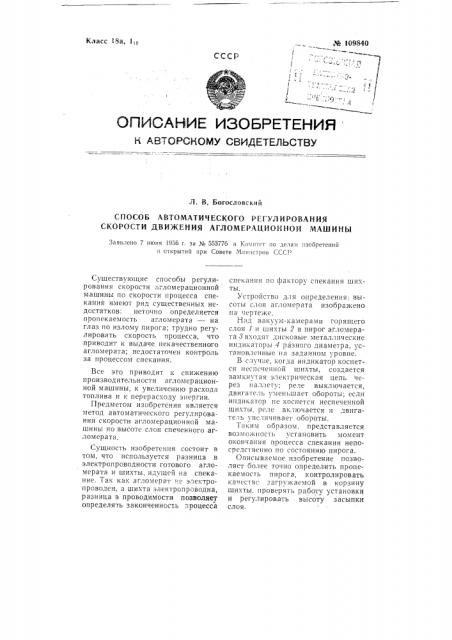

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АBTGРСИОМУ СВИДЕТЕЛЬСТВУ

Л. В. Богословский

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛ ИРОВАНИЯ

СКОРОСТИ ДВИЖЕНИЯ АГЛОМЕРАЦИОННОЙ МАШИНЫ

Заявлено 7 июня l956 г. за 3ф 553776 в Комитет ио делам изооретенш1

ll открытий ири Совете Министров СССР

Существующие способы регулирования скорости агломерационной машины по скорости процесса спекания имеют ряд существенных недостатков: неточно определяется лропекаемость агломерата — на глаз по излому пирога; трудно регулировать скорость процесса, что приводит к выдаче некачественного агломерата; недостаточен контроль за процессом спекания.

Все это приводит к снижению производительности агломерационной машины, к увеличению расхода топлива и к перерасходу энергии.

Предметом изобретения является метод автоматического регулирования скорости агломерационной машины по высоте слоя спеченного агломерата.

Сущность изобретения состоит в том, что используется разница в электропроводности готового агломерата и шихты, идугцей на спекание. Так как агломерат .—:е электролроводен, а шихта электропроводна, разница в проводимости позволяет определять законченность процесса спекания ло фактору спекания шихты.

Устройство для определения высоты слоя агломерата изображено на чертеже.

Над вакуум-камерами горящего слоя 1 и шихты 2 в пирог агло»ерата 3 входят дисковые металлические индикаторы 4 разного диаметра, установленные на заданном уровне.

В с, учае, когда индикатор коснется неспсченной шихты, создается замкнутая электрическая цепь через лаллету; реле выключается, двигатель уменьшает обороты; если индикатор не коснется неслеченной шихты. р ле включается и двигатель увеличивает обороты.

Таким образом, представляется возможность установить момент окончания процесса спекания непосредственно по состоянию пирога.

Описываемое изобретение позволяет более точно определить пропекаемость пирога, контролировать ка гестас загружаемой в корзину шихты, проверять работу установки и регулировать высоту засыпки слоя. № 10984О

Предмет изобретения

Отв. оедактор Л. Г. Голандский

Сгандартгиз. Подп. к печ. 17)ЪЧ l958 г. Объем О,!25 п..л. Тираж 350. Цена 25 коп.

Типография Комитета по делам изобретений и открытий при (.:овете Министров СССР

Москва, Неглинная, д. 23. Зак. 1967

Способ автоматического регулирования скорости движения агломерационной машины, о т л и ч а юшийся тем, что, с целью более точного определения пропекаемости

aгломерата. луч его контроля качества загружаемой в коробку шихты и регулирования высоты засыпки, в нем в качестве сигнального электрического импульса используется различная электропроводность исходной шихты и готового агломерата.
