Реферат

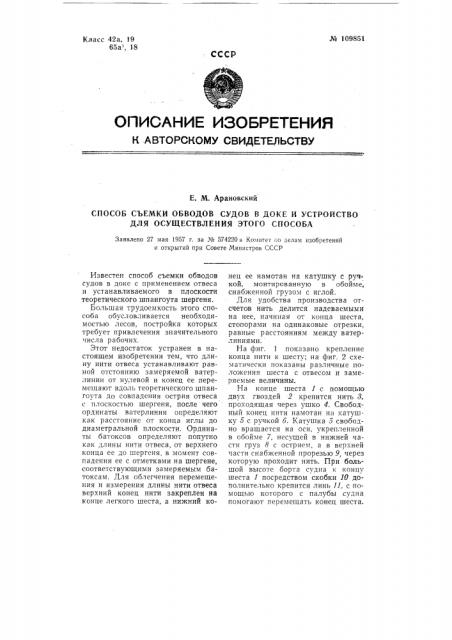

¹ 109851

Класс 42а, 19

65а, 18

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

E. М. Арановский

СПОСОБ СЪЕМКИ ОБВОДОВ СУДОВ В ДОКЕ И УСТРОЙСТВО

ДЛЯ ОСУЩЕСТВЛЕНИЯ ЭТОГО СПОСОБА

Заявлено 27 мая 1957 г. за № 574220 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известен способ съемки обводов судов в доке с применением отвеса и устанавливаемого в плоскости теоретического шпангоута шергеня.

Большая трудоемкость этого способа обусловливается необходимостью лесов, постройка которых требует привлечения значительного числа рабочих.

Этот недостаток устранен в настоящем изобретении тем, что длину нити отвеса устанавливают равной отстоянию замеряемой ватерлинии от нулевой и конец ее перемещают вдоль теоретического шпангоута до совпадения острия отвеса с плоскостью шергеня, после чего ординаты ватерлинии определяют как расстояние от конца иглы до диаметральной плоскости. Ординаты батоксов определяют попутно как длины нити отвеса, от верхнего конца ее до шергеня, в момент совпадения ее с отметками на шергене, соответствующими замеряемым батоксам. Для облегчения перемещения и измерения длины нити отвеса верхний конец нити закреплен на конце легкого шеста, а нижний конец ее намотан на катушку с руч. кой, монтированную в обойме, снабженной грузом с иглой.

Для удобства производства отсчетов нить делится надеваемыми на нее, начиная от конца шеста, стопорами на одинаковые отрезки, равные расстояниям между ватерлиниями.

На фиг. 1 показано крепление конца нити к шесту; на фиг. 2 схематически показаны различные положения шеста с отвесом и замеряемые величины.

На конце шеста 1 с помощью двух гвоздей 2 крепится нить 8, проходящая через ушко 4. Свободный конец нити намотан на катушку 5 с ручкой 6. Катушка 5 свободно вращается на оси, укрепленной в обойме 7, несущей в нижней части груз о с острием, а в верхней части снабженной прорезью 9, через которую проходит нить. При большой высоте борта судна к концу шеста 1 посредством скобки 10 дополнительно крепится линь 11, с помощью которого с палубы судна помогают перемещать конец шеста. № 109851

Фиг. 1

Для производства замеров у киля судна (нулевая ватерлиния) в плоскости теоретического шпангоута горизонтально устанавливают шергень 12 (фиг. 2) с нанесенными на нем отметками, соответствующими отстояниям батоксов от диаметральной плоскости. Затем, с помощью первого стопора . устанавливают длину нити, равную <Т, и концом шеста 18 скользят в плоскости замеряемого теоретического шпангоута вверх, пока конец острия не совпадет с верхней кромкой шергеня. Отстояние острия от диаметральной плоскости, равное отстоянию конца шеста, и будет равно ординате У первой ватерлинии на данном шпангоуте. Затем под прорезь обоймы вводят второй стопор (длина нити будет равна 2 Т) и таким же путем определяют ординату У второй ватерлинии, и т. д.

Когда при перемещении нить совпадет с отметкой на шергене первого батокса, замеряют расстояние от острия до верхней кромки шергеня. Разность между длиной нити и расстоянием даст высоту первого батокса и т. д.

Предмет изобретения

1. Способ съемки обводов судов в доке с применением отвеса и устанавливаемого в плоскости теоретического шпангоута шергеня, отличающийся тем, что, с целью сокр ащения трудоемкости производства замеров и непосредственного получения плазовых ординат, длину нити отвеса устанавливают равной отстоянию замеряемой ватерлинии от нулевой и конец ее перемещают вдоль теоретического шпангоута до совпадения острия иглы отвеса с плоскостью шергеня, после чего ординаты ватерлинии определяют как расстояние от конца иглы до диаметральной плоскости, а ординаты батоксов определяют попутно как длины нити отвеса от верхнего конца ее до шергеня, в момент совпадения ее с отметками на шергене, соответствующими замеряемым батоксам.

2. Устройство для выполнения способа по п. 1, включающее отвес с нитью, намотанной на катушку, отл ичающееся тем, что, с целью облегчения перемещения и изменения длины нити отвеса, верхний конец нити закреплен на конце легкого шеста, а нижний конец ее намотан на катушку с ручкой, монтированную в обойме. снабженнои грузом с иглой.
