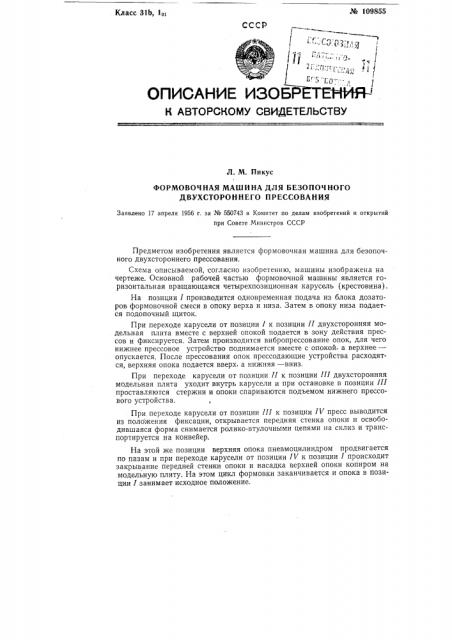

№ 109855

Класс 31Ь, 1в

СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л. М. Пикус

ФОРМОВОЧНАЯ МАШИНА ДЛЯ БЕЗОПОЧНОГО

ДВУХСТОРОННЕГО ПРЕССОВАНИЯ

Заявлено 17 апреля 1956 г. за № 550743 в Комитет по делам изобретений и открытий при Совете Министров СССР

На этой же позиции верхняя опока пневмоцилиндром продвигается по пазам и при переходе карусели от позиции IV к позиции 1 происходит закрывание передней стенки опоки и насадка верхней опоки копиром на модельную плиту. На этом цикл формовки заканчивается и опока в позиции I занимает исходное положение.

Предметом изобретения является формовочная машина для безопочного двухстороннего прессования.

Схема описываемой, согласно изобретению, машины изображена на чертеже. Основной рабочей частью формовочной машины является горизонтальная вращающаяся четырехпозиционная карусель (крестовина).

На позиции I производится одновременная подача из блока дозаторов формовочной смеси в опоку верха и низа. Затем в опоку низа подается подопочный щиток.

При переходе карусели от позиции 1 к позиции II двухсторонняя модельная плита вместе с верхней опокой подается в зону действия прессов и фиксируется. Затем производится вибропрессование спок, для чего нижнее прессовое устройство поднимается вместе с опокой, а верхнее— опускается. После прессования опок прессодающие устройства расходятся, верхняя опока подается вверх, а нижняя — вниз.

При переходе карусели от позиции II к позиции III двухсторонняя модельная плита уходит внутрь карусели и при остановке в позиции 111 проставляются стержни и опоки спариваются подъемом нижнего прессового устройства.

При переходе карусели от позиции 111 к позиции IV пресс выводится из положения фиксации, открывается передняя стенка опоки и освободившаяся форма снимается ролико-втулочными цепями на склиз и транспортируется на конвейер. № 109855

Предмет изобретения

Формовочная машина для безопочного двухстороннего прессования, . отличающаяся тем, что, с целью увеличения производительности, опоки крепятся на циклично вращающейся крестовине.
