ГОРЕЛКА ДЛЯ ДУГОВОЙ СВАРКИ, содержащая токоведущую трубку с обхватывающим ее и соосным ей соплом для подачи сжатого воздуха, сообщаю щимся с каналом для отвода выделений , отсасываемых из зоны сварки, и сообщающееся с этим каналом отсасывающее сопло с цилиндрическим явходным каналом, отлич ающа с я тем, что, г целью повьшения интенсификации отсоса выделений из зоны сварки и охлаждения нагревающихся элементов горелки, выходной канал отсасывающего сопла выполнен коническим, сужающимся к выходному отверстию, а сопло для подачи сжатого газа выполнено в стенке конического выходного канала отсасывающего сопла в виде винтовой канавки. :о эо | о 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19} (И}

Ц5}} В 23 K 9/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

6 Е

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3278075/25-27 (22) 30.01.81 (46) 23.06.84. Бюп. }} 23 (72) В.A.Савицкий и Ю.В.Савицкий (53) 621.791.75.034(088.8) (56) 1. Авторское свидетельство СССР

М 558766, кл. В 23 К 9/16, 29.09.75.

2. Меркулов В.П. и др. Промышленная очистка воздуха от вредных загрязнений, FOCHHTH, 1969, }} 11

64 — 753/3, с. 12-21.

3. Авторское свидетельство СССР

Р 986679, кл. В 23 К 9/16, 01.03 ° 77 (прототип). (54) (57) гоРелкА для дловой СВАРки, содержащая токоведущую трубку с обхватывающим ее и соосным ей соплом для подачи сжатого воздуха, сообщаю-щимся с каналом для отвода выделений, отсасываеьих иэ эоны сварки, и сообщающееся с этим каналом отсасывающее сопло с цилиндрическим входным каналом, о т л и ч а ю щ а яс я тем, что, а целью повышения интенсификации отсоса выделений из эоны сварки и охлаждения нагревающихся элементов горелки, выходной канал отсасывающего сопла выполнен коническим, сужающимся к выходному отверстию, а сопло для подачи сжатого газа выполнено в стенке конического выходного канала отсасывающего сопла в виде винтовой канавки. ф

1098708

Изобретение относится к сварке и может быть использовано в горелках для дуговой сварки в защитных пазах с отсосом выделений из эоны сварки.

Известна горелка для дуговой свар- 5 ки с кольцевой газовой защитой и отсосом газопылевыделений, в которой для повышения эффективности

Отсоса газопылевыделений при уменьшении количества стсасываемого воз- 10 духа из окружающей среды за счет приближения насадки для отсоса .,газопылевыделений иэ эоны горения дуги насадка для отсоса гаэопылевьщелений установлена внутри сопла 5 горелки (13.

Недостатками этой горелки являются малая эффективность отсоса гаэопыпевыделений и ограниченная дальность выброса газопылевыделений.

Известен электросварочный аппарат "Вихрь" с отсасывающим соплом, в котором для бтсоса выделений иэ зоны сварки используется вихревой вакуум-насос, установленный в корпусе аппарата. Принцип действия данного аппарата состоит в том, что сжатый воздух из внешней сети поступает в сопло улитки, внутренняя поверхность которой выполнена в 30 виде спирали Архимеда (21.

Недостатками данного аппарата являются отсутствие возможности сварки в среде защитных газов, громоздкость (высота — 200 мм, диаметр !

220 мм, вес — 7,0 кг) и сложность изготовления.

Наиболее близкой к изобретению по технической сущности и достигае- 40 мому эффекту является горелка для дуговой сварки, содержащая токоведущую трубку, на конце которой закреплено сопло для подачи защитного газа, на токоведущей трубке закреп- 45 лено обхватывающее ее и соосное ей сопло для подачи сжатого воздуха, сообщающееся с каналом для отвода выделений, отсасываеьых иэ эоны сварки, и сообщающееся с этим каналом отсасывающее сопло с цилиндрическим входным каналом (3 ).

Недостатками известной горелки

: являются недостаточная эффективность отсоса выделений из эоны сварки и недостаточная степень охлаждения нагревающихся элементов горелки, так как сопло для подачи сжатого воздуха, создающее разрежение в канапе, отводящем выделения из зоны сварки, значительно удалено от отса- 60 сывающего сопла.

Целью изобретения является повьзае ние интенсификации отсоса выделейий из зоны сварки и охлаждения нагревающихся элементов горелки. 65

Цель достигается тем, что в горелке дпя дуговой .сварки, содержащей токоведущую трубку с обхватывающим ее.и соосным ее соплом для подачи" сжатого воздуха, сообщающимся с каналом для отвода выделений, отсасываемых из зоны сварки, и сообщающееся с этим каналом отсасывающее сопло с цилиндрическим входным каналом, выходной канал отсасывающего сопла выполнен коническим, сужающимся к выходному отверстию, а сопло для подачи сжатого газа выполнено в стенке конического выходного канала отсасывающего сопла в виде винтовой канавки.

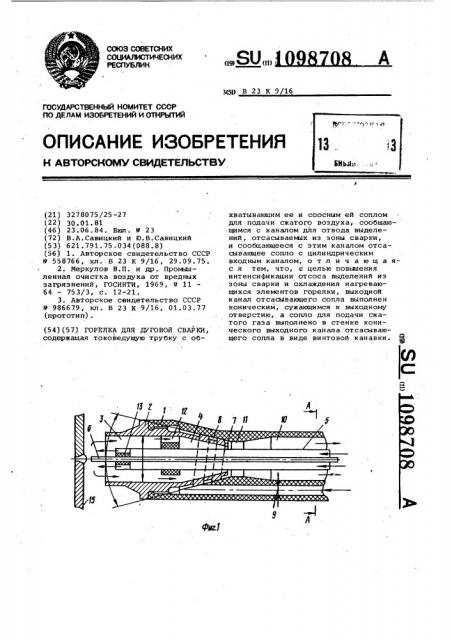

На фиг. 1 показана горелка, продольный разрез; на фиг. 2 — сопло отсасывающего устройства; на фиг. 3 сечение A-A на фиг. 1; на фиг.4 стойка для крепления токоведущей трубки в отсасывающем сопле; на фиг. 5 — стойка, установленная в токоведущей трубке; на фиг. 6 — корпус горелки; на.фиг. 7 — вариант горелки для электродуговой сварки в среде воздуха.

Горелка содержит корпус 1, выполненный из пластмассы, в котором установлено отсасывающее сопло 2, выполненное с цилиндрическим входным каналом 3 и коническим выходным каналом 4, сужающимся к выходному отверстию. В корпусе горелки расположена токоведущая трубка 5 (мунд штук) с каналом для направления плавлящегося электрода б. В стенке 4 выпол" йического выходного канала 4 выполнено сопло 7 для подачи сжатого воздуха в виде винтовых канавок 8, сообщающихся с каналом 9 для под,вода сжатого воздуха.

Канавки 8 сообщаются с каналом 10 для отвода выделений из эоны сварки через камеру 11 смешения. Токоведущая трубка 5 закреплена в отсасывающем сопле посредством стойки 12.

В токоподводящей трубке 5 установлена стойка 13.с отверстием 14 плавящегося . электрода б. Позицией .15 обозначено свариваемое изделие.

Горелка работает следующим об-. разомм.

Защитный гаэ по каналу токоведущей трубки 5 поступает в зону сварки. По каналу 9 подается сжатый воздух по винтовым канавкам 8, поток воздуха интенсивно закручивается и по мере движения по стенкам сужающегося конического выходного канала 4 дополнительно сжимается и при истечении в расширяющуюся камеру 11 смещения создает разрежение в полости корпуса горелки и сообщающемся с ней отсасывающем сопле 2, через которое из зоны дуги отсасываются выделяющиеся газы и частицщ расплавленного металла.

1098708

ЖгЗ

ВНИИПИ Заказ 4308/9 Тирам 1037 Подписное филиал ППП "Патент", г. Ужгород, ул.Проектная, 4

ЭффективностЬ отсоса обеспечива-. ется эа счет высокой степени разрежения, создаваемого при истечении вихревого потока сжатого воздуха, проходящего по сужающейся винтовой траектории. При прохождении по винтовым канавкам 8 сжатый воздух интенсивно охлаждает отсасывающее сопло 2, а при выходе из канавок 8 интенсивно охлаждает токоведущую трубку 5 и корпус 2 горелки.

По сравнению с известной горелкой предлагаемая обеспечивает интенсификацию отсоса дымов и пыли из эоны сварки н охлаждение нагревающихся элементов горелки.
