Реферат



ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ, содержащая поддон, продольные и поперечные борта, кронштейны которых соединены шарнирно, и обхватывающую борта рамку из подвижно соединенных тяг, отличающаяся тем, что, с целью удобства распалубки , поддон снабжен упорами, контактирующими с бортами, причем последние и тяги выполнены подпружиненными, а в кронштейнах бортов образованы фигурные пазы для размещения осей шарниров.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1098796 A з(5у В 28 В 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ь1ыФ j ii

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

25 И 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3560560/29-33 (22) 01.03.83 (46) 23.06;84. Бюл. № 23 (72) В. А. Уфимцев, В. В. Вуйко и P. С. Исхаков (71) Ремонтно-строительное управление

«Казсоветкурорта» (53) 69.057.53 (088.8) (56) 1. Авторское свидетельство СССР № 856807, кл. В 28 В 7/04, 1979.

2. Авторское свидетельство СССР № 965779, кл. В 28 В 7/04, 1981 (прототип) . (54) (57) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ, содержащая поддон, продольные и поперечные борта, кронштейны которых соединены шарнирно, и обхватывающую борта рамку из подвижно соединенных тяг, отличаюи1аяся тем, что, с целью удобства распалубки, поддон снабжен упорами, контактирующими с бортами, причем последние и тяги выполнены подпружиненными, а в кронштейнах бортов образованы фигурные пазы для размещения осей шарниров.

1098796

Изобретение относится к производству изделий сборного бетона и железобетона.

Известна форма для изготовления железобетонных изделий, состоящая из поддона и подвижных бортов, к которым соответственно прикреплены кронштейны, соединенные между собой шарнирными планками (1).

Наиболее близкой к предлагаемой является форма для изготовления изделий из бетонных смесей, содержащая поддон, продольные и поперечные борта, кронштейны которых соединены шарнирно, и обхватывающую борта- рамку из подвижно соединенных тяг (2).

Недостатком известных конструкций является неудобство распалубки, вызванное параллельным со смещением отходом бортов от формуемого изделия, вызывающим сколы на последнем.

Цель изобретения — удобство распалубки.

Указанная цель достигается тем, что в форме для изготовления изделий из бетонных смесей, содержащей поддон, продольные и поперечные борта, кронштейны которых соединены шарнирно, и обхватывающую борта рамку из подвижно соединенных тяг, поддон снабжен упорами, контактирующими с бортами, причем последние и тяги выполнены подпружиненными, а в кронштейнах бортов образованы фигурные пазы для размещения осей шарниров.

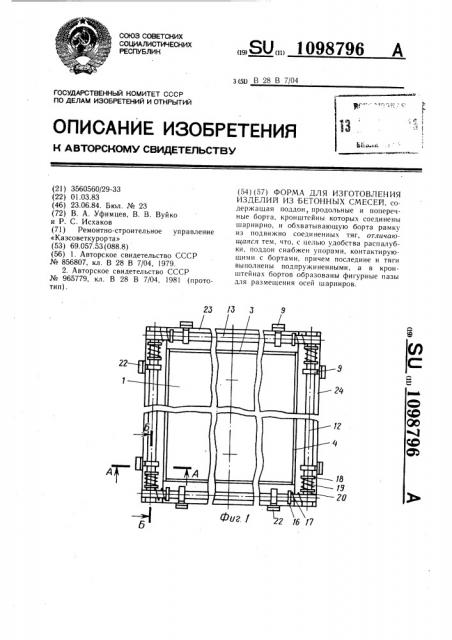

На фиг. 1 схематично изображена форма для изготовления изделий из бетонных смесей, в плане; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — разрез  — В на фиг. 2; на фиг. 5 — разрез à — Г на фиг. 2.

Форма для изготовления изделий из бетонных смесей состоит из поддона 1, на рамке которого закреплена обшивка 2. На поддоне 1 установлены подвижные формующие борта 3 и 4. К последним в опорных местах прикреплены подвижные кронштейны 5, в верхней части которых в местах, близлежащих к формующим бортам 3 и 4, выполнены эллипсовидные пазы. С неподвижными кронштейнами 6 поддона 1 кронштейны 5 соединены через эллипсовидные пазы посредством пальцев 7 и гаек 8. В верхней части кронштейнов 5 образовано отверстие, через которое проушины 9 соединены с кронштейнами 5 пальцами 10 и стопорными кольцами 11. Через проушины 9 проходят продольные 12 и поперечные 13 тяги, образующие рамку, охватывающую

50 по периметру борта 3 и 4. Подвижные кронштейны 5 подпружинены пружинами 14 и соба ч ка м и 15 относительно поддона 1.

На концах поперечных тяг 13 выполнены пазы, в которые входят концы продольных тяг 12, причем тяги 13 при помощи шайб

16, пружин 17 подпружинены относительно тяг 12, а последние подпружинены относительно тяг 13 посредством шайб 18, пружин 19, втулок 20. Предохраняют тяги

12 от выпадания из тяг 13 накидные резьбовые гайки 21, навернутые на концы тяг

12. В нижней части кронштейнов 5 выполнены выступы, контактирующие при распалубке с упорами 22 поддона 1. Козырьки

23 и 24 прикреплены соответственно к бортам формы и служат для предохранения от попаданий бетонной смеси на шарнирные соединения.

Форма для изготовления изделий из бетонных смесей работает следующим образом.

Пустую форму устанавливают на виброплощадку, на которой ее заполняют бетонной смесью и формуют изделие 25, затем форму с изделием 25 отправляют на термовлажностную обработку. После такой обработки форму направляют на участок распалубки. При этом стропами (не показаны) цепляют за середины продольных

12 и поперечных 13 тяг и за крюк мостового крана (не показан). При подъеме формы тяги 12 и 13 сходятся и поджимают пружины 17 и 19, размещенные на тягах. Тяги 12 и 13 начинают поворачивать проушины 9, которые в свою очередь разворачивают подвижные кронштейны 5 с формующими бортами 3 и 4 по эллипсовидным пазам кронштейнов 5. Происходит косой отрыв и отход формующих бортов 3 и 4 от торцов формуемого изделия 25. Разворот подвижных кронштейнов 5 будет происходить до тех пор, пока выступы в нижней части кронштейнов 5 не упрутся в упоры 22. После опускания формы подвижные кронштейны 5 вместе с формующими бортами 3 и 4 возвращаются в исходное положение силой сжатия пружин 14. Возвращаются также в исходное положение проушины 9 за счет возвратного действия пружин 17 и 19, возвращающих к тому же тяги 12 и 13 в исходное положение.

Использование предложенного устройства в промышленности сборного бетона и железобетона позволит снизить затраты труда за счет обеспечения удобства распалубки готовых изделий.

1098796

17 б

22

17 16 о-В

Г Г фиг.5
