1. ЦЕНТРОБЕЖНЫЙ НАСОС по авт.св. № 924428, о т л и ю щ и и с я тем, что, с целью расширения диапазона регулирования осевой силы при перемещении рабочего колеса и снижения вибраций, клиновидная вставка закреплена на подшипнике, установленном на наружной поверхности рабочего колеса. V)

9126 А

СОЮЗ СОВЕТСКИХ

CONVNOI

РЕСПУБЛИК а9) Ol) (д) Р 04 0 29

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

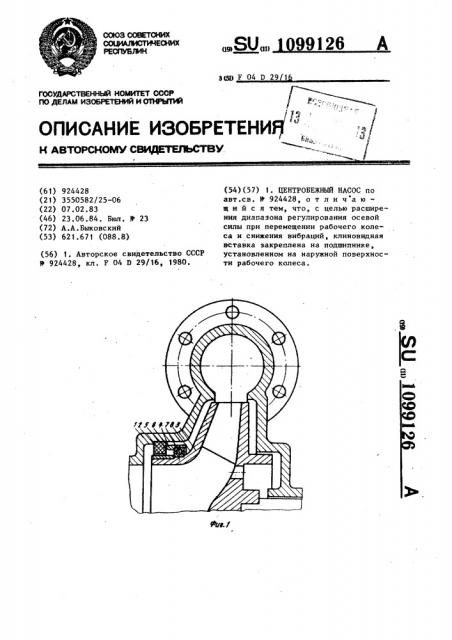

ОПИСАНИЕ ИЗОБРЕТЕНИП ".-,:;t н ввтсвснавн сеидатвввссвн. (56) 1. Авторское свидетельство СССР

У 924428, кл. F 04 Р 29/16, 1980. (e1) 924428 (21) 3550582/25-06 (22) 07.02.83 (46) 23.06.84. Бюл. У 23 (72) А.А.Быковский (53) 621.671 (088.8) (54)(57) 1. ЦЕНТРОБЕЖНЫЙ НАСОС по авт.св. ет 924428, о т л и ч а ю— шийся тем, что, с целью расширения диапазона регулирования осевой силы при перемещении рабочего колеса и снижения вибраций, клиновидная вставка закреплена на подшипнике, установленном на наружной поверхности рабочего колеса.

09912

2. Насос по и. I, о т л н ч а ю щ и A с я тем, что корпус снабжен вторым уплотнительным кольцом с кли-Изобретение относится к области насосэстроепия и может быть испопьзовано в центробежных насосах.

По основному авт.св. - 924428 известен центробежный насос, содержа-- 5 щий корпус с неподвижно установленным в нем упругим уплотнительным кольцом и размещенное с осевым зазором относительно последнего рабочее колеса, при ""-том уплотнительное кольцо снабжено клиновидной кольцевой вставкой и имеет для размещения последней коническую канавку на торцовой поверхности, обращенной к рабочему колесу 1 1 ). 15

Недостатком известного насоса является узкий диапазон регулирования при осевых перемещениях ротора. Кро.;е того,, насос обладает повышенной вибрапией,, обусловленной образованием диффузорньтх щелей и трением при касггнии кольцевой вставкой корпуса насоса, Цель изобретения — расширение диапазона регулирования осевой силы 2-> при перемещении рабочего колеса и снижение вибраций.

Указанная цель достигается тем, что в центробежном насосе клиновидная кольцевая вставка закреплена на 30 подшипнике, установленном на наружной поверхности рабочего колеса.

Кроме того, корпус снабжен вторйм угглотнительным кольцом с клиновидной кольцевой вставкой, установленной 3Ф на подшипнике по другую сторону коJIc:са, На ф гг. 1 изображен центробежный

Насос с одним упругим уплотнительным кольцом",на фиг. 2 — насос с двумя 4О углагнительными кольцами.

Центробежный насос содержит корпус 1 с неподвижно установленным в нем упругим уплотнительным кольцом

2 и размещенное с осевым зазором относительно последнего рабочее колесо

3,, при этом уплотнительное кольцо 2 новкдной кольцевой вставкой „установленной на подшипнике по друг,.ю сторону колеса. снабжено клиновидной кольцевой вставкой 4 и имеет для размещения последней коническую канавку 5 на торцовой поверхности б, обращенной к рабочему колесу.

Клиновидная кольцевая вставка 4 закреплена на подшипнике 7, установ;.енном на наружной поверхности 8 рабочего колеса 3.

Корпус 1 может быть снабжен вторым уплотнительным кольцом 9 с клиновид- . ной вставкой 10, установленной на подшипнике I l по другую сторону ко:ггеса. Вставка 10 расположена в канавке 12.

Насос работает следующим образом.

Если при работе центробежного насосаа его колесо 3 смещается под действием осевой силы, например влево, то рабочее колесо 3 через подшипник

7 продвигает клиновидную кольцевую вставку 4 в канавку 5, в результате чего увеличивается объем уплотнительного кольца 2 и уменьшается радиальный зазор между уплотнительным кольцом 2 и рабочим колесом 3. Это вызывает увеличение давления на левую сторону рабочего колеса 3, вследствие чего возникает противодействующая сила, направленная слева направо, которая тормозит возникающее смещение рабочего колеса 3 насоса под действи

F м осевой силы.

При выполнении насоса с двумя уплотнительными кольцами 2 и 9 вторая вставка 10 выдвигается из канавки 12, объем уплотнительного кольца

9 уменьшается, вследствие чего увеличивается радиальный зазор между уплотнительным кольцом 2 и рабочим колесом 3. Это вызывает уменьшение давления на правую сторону рабочего колеса 3 и возникновение еще большей противодействующей силы, направленной слева направо„ тормозящей возникающее смещение рабочего колеса 3 насоса под действием осевой силы.

126

1099

Составитель И. Бикбулатов

Техред М. Надь Корректор 3.Билак

Редактор В.Данко

Заказ 4345/30 Тираж 624 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 з

Размещение вставки 4 в упругом уплотнительном кольце 2 и ее крепление на подшипниках 7 и 11, установленных на наружной поверхности 8 рабочего колеса 3, приводит к упругим деформациям кольца 2 при радиальных перемещениях рабочего колеса 3, к демпфированию его вибраций.

Предлагаемое выполнение насоса дает возможность расширить диапазон 10 регулирования осевой силы при перемещении ротора, автоматически уравновешивать осевую силу путем изменения радиальных зазоров в уплотнениях при осевых. перемещениях рабочего колеса под ее действием, уменьшить вибрацию, позволяя тем самым исключить применение упорных подшипников, повысить технологичность изготовления и надежность центробежного насоса.
