Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИ

H АВТОРСКОМУ/ СВИДЕТЕЛЬСТВУ л

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБ ЕТЕНИЙ И ОТНРЬТИЙ (21) 3546450/25-06 (22) 01.02.83 (46) 23.06.84. Бюл. В 23 (72) В.П.Часовской и А,Ф.Ткаченко (71) Ворошиловградский сельскохоэяйственный институт

; (53) 621 ° 651 (088.8) (56) 1. Авторское свидетельство СССР

В 652358, кл. F 04 F 7/00, 1976.

2. Авторское свидетельство СССР

И 579453, кл. F 04 F 7/00, 1975.

„„SU„„1099128 А (54)-(57) ВИВРОНАСОС, содержащий цилиндрический корпус с подводом и отводом жидкости и расположенный между ними рабочий орган, свяэанный с виброприводом, имеющим шток, о т— л и ч а ю шийся тем, что, с целью расширения области применения и повышения напора, рабочий орган выполнен в виде набора конусных колец, обращенных основаниями к отводу жидкости и закрепленных на штоке.

1099128

Составитель Н.Иванков

Техред О.Неце Корректор О.Билак

Редактор В.Данко

Заказ 4345/30 Тираж 624- Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Иосква, Раушская наб,, д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к области насосостроения, в частности к конструкции вибронасоса, и может быть использовано при проектировании насосных установок в различных отраслях народного хозяйства, например в химической промышленности, для доэиравания и перекачивания агрессивных, токсичных и других жидкостей различной вязкости. 16

Известен вибронасос, содержащий корпус и концентрично установленный в нем виброэлемент с концентраторами, имеющими ступени, а корпус в эона расположения концентраторов выполнен 15 конфузорным (1 j, Недостатками данного вибронасоса являются сложность конструкции и малая долговечность, так как виброэлемент в процессе работы подвергается 2Î постоянным циклическим деформациям при его сокращении и удлинении.

Наиболее близким к изобретению по технической сущности является вибронасос, содержащий цилиндричес- 25 кий корпус с подводом и отводом жидкости и расположенный между ними рабочий орган, связанный с вибронри4 водом„ имеющим шток Р23.

Недостатками известного виброна- ЗО соса являются узкая область применения и низкий напор, развиваемый на выходе.

Цель изобретения - расширение . области применения и повьпнение напораа, Поставленная цель достигается тем, что в вибронасосе, содержащем цилиндрический корпус с подводом и отводом жидкости и расположейный между ними рабочий орган, связанный с виброприводом, имеющим шток, рабочий орган выполнен в виде набора конусных колец, обращенных основаниями к отводу жидкости и закрепленных на штоке.

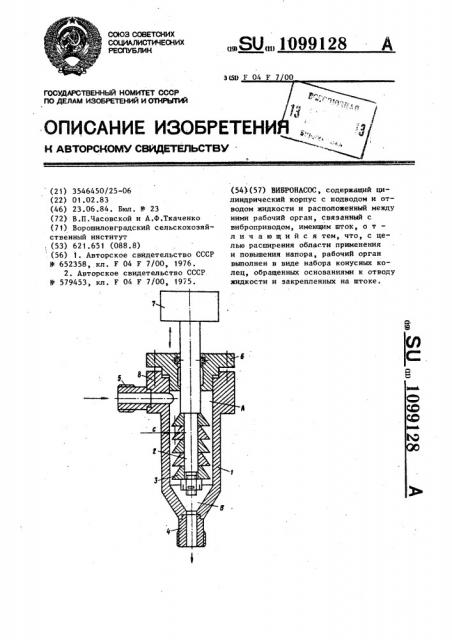

На чертеже показан вибронасос, продольный разрез.

Вибронасос содержит цилиндрический корпус 1 с подводом 2 и о водом

3 жидкости и расположенный между ними рабочий орган, связанный с виброприводом 4, имеющим шток 5, причем рабочий орган выполнен в виде набора конусных колец 6-8, обращенных основаниями к отводу жидкости и закрепленных на штоке 5.

Вибронасос работает следующим образом.

Цилиндрический корпус 1 заполняется жидкостью, а затем включается вибропривод 4. Конусные кольца 6-8 совершают колебательные движения вместе со штоком 5. Благодаря тому, что при относительном движении жидкости и конусных колец 6-8 гидравлическое сопротивление канала между цилиндрическим корпусом и кольцами при перемещении последних к отводу

3 больше, чем при обратном движении, создается однонаправленный ток жидкости от подвода 2 к отводу 3.

Предлагаемый насос позволяет перекачивать жидкости с вязкостью, изменяющейся в широком диапазоне, при повышенном напоре и простой, удобной в эксплуатации конструкции.
