Способ теплоизоляции криогенного трубопровода

Способ теплоизоляции криогенного трубопровода

Иллюстрации

Показать все

Реферат



СПОСОБ ТЕПЛОИЗОЛЯЦИИ КРИОГЕННОГО ТРУБОПРОВОДА, включающий заполнение межтрубного пространства пенообразующим составом, отличающийся тем, что, с целью снижения трудоемкости изготовления и разборки , межтрубное пространство заполняют перед началом работы, цри этом вводят вспененный состав с температурой плавления ниже температуры окружающей среды и затем в трубопровод подают криогеннзло жидкость.

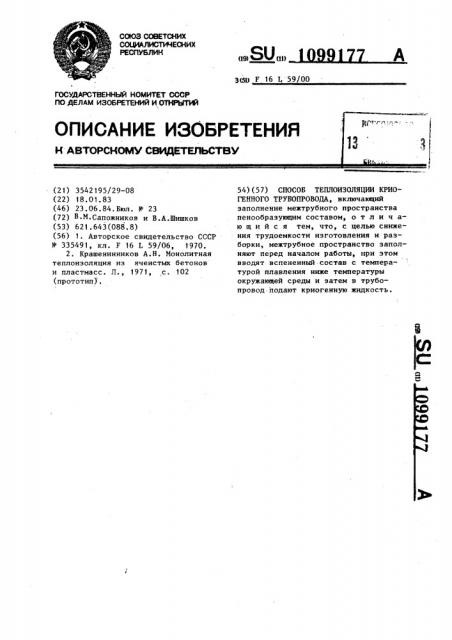

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (39) (И) А

Зсю F 16 L 59/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3542195/29-08 (22) 18. 01. 83 (46) 23.06.84.Бюл. У 23 (72) В М.Сапожников и В.А.Шишков (53) 621.643(088.8) (56) 1. Авторское свидетельство СССР

Ф 335491, кл. F 16 L 59/06, 1970.

2. Крашенинников А.Н. Монолитная теплоизоляция из ячеистых бетонов и пластмасс. Л., 1971, с. 102 (прототип).

54)(57) СПОСОБ ТЕПЛОИЗОЛЯЦИИ КРИОГЕННОГО ТРУБОПРОВОДА, включающий заполнение межтрубного пространства пенообразующим составом, о т л и ч аю шийся тем, что, с целью снижения трудоемкости изготовления и разборки, межтрубное пространство заполняют перед началом работы, нри этом вводят вспененный состав с температурой плавления ниже температуры окружающей среды и затем в трубопровод подают криогенную жидкость.

Составитель Н.Степанова

Техред М.Гергель Корректор Л. Пилипенко

Редактор И.Дербак

Заказ 4351/33 Тираж 913 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

1 10991

Изобретение относится к криогенной технике, в частности, к изоляции трубопроводов.

Известен способ теплоизоляции криогенного трубопровода, заключающийся в сборке теплоизоляционных элементов из нескольких слоев утеплителя и закреплении нх с помощью крепежных элементов (1) .

Недостатком данного способа изо- 10 лирования криогенного трубопровода является высокая трудоемкость найесения н снятия теплоизолирующего покрытия в применении к стендовому оборудованию; служащему для отработки энергетических устройств, использующих криогенные жидкости.

Известен способ теплоизоляции трубопровода, заключающийся в заполнении пространства между изолируемой 20 трубой и защитным кожухом пеноматерналом (2) .

Недостатком известного способа теплоизоляции является высокая трудоемкость нанесения и снятия теплоизоляции при проведении работ по отработ. ке энергетических устройств.

Цель изобретения — снижение трудоемкости изготовления и разборки теплоизолирующего покрытия. ЭО

Поставленная цель достигается тем, что межтрубное пространство, образо77 а ванное криогенным трубопроводом и покрывающим его герметичным кожухом, заполняют вспененным составом на основе вещества с температурой плавления ниже температуры окружающей среды, и затем в трубопровод подают криогенную жидкость.

Вследствие теплопередачи через стенку трубопровода вспененный состав в межтрубном пространстве замерзает, образуя твердую пену, которая служит теплоизолятором на время проведения стендовой отработки энергетических устройств. После прекращения подачи криогенной жидкости во внутренний трубопровод, твердую пену в межтрубном пространстве отогревают н пенообразующий состав выливают из межтрубного пространства. Теплопроводность вспененного состава Ьпределяется кратностью полученной пены, которую определяют экспериментально в соответствии с потребным тепловым потоком.

Предлагаемый способ теплоизоляции криогенного трубопровода в применении к стендовой установке с дистанционным управлением и регулированием подачи пены в межтрубное пространство на время отработки энергетических устройств позволяет снизить трудоемкость нанесения и снятия теплоизоляции.
