Способ регулирования расхода воды через водогрейный котел

Способ регулирования расхода воды через водогрейный котел

Иллюстрации

Показать все

Реферат



СПОСОБ РЕГУЛИРОВАНИЯ РАСХОДА ВОДЫ ЧЕРЕЗ ВОДОГРЕЙНЫЙ КОТЕЛ путем поддержания на входе в последний заданной температуры воды рециркуляцией части ее с выхода на вход, отличающийся тем, что, с целью повышения экономичности работы котла, путем сокращения затрат энергии на рециркуляцию , определяют величину максимально допустимого нагрева воды в котле для данной нагрузки и по ней устанавливают расход воды, измеряют температуру воды в последнем по ходу дымовых газов ряду труб конвективной поверхности нагрева, сравнивают ее с температурой точки росы дымовых газов для данного топлива и при равенстве их или превьшении последней включают рециркуляцию до восстановления первой не ниже второй.i

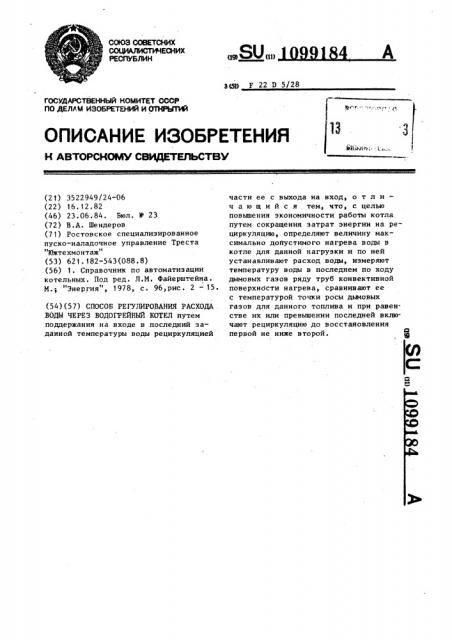

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

QQ (И) А

3ш) r 22 D 5/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

nO NEW.M ИЗОБРЕТЕНИЙ H ОТНЯТИЙ (2 1) 3522949/24-06 (22) 16.12.82 (46) 23.06.84. Бюл. Ф 23 (72) В.А. Шендеров (71) Ростовское специализированное пуско-наладочное управление Треста

"Южтехмонтаж" (53) 621.182-543(088.8) (56) 1. Справочник по автоматизации котельных. Под ред. Л.М. Файерштейна.

М.; "Энергия", 1978, с. 96,рис. 2 — 15. (54) (57) СПОСОБ РЕГУЛИРОВАНИЯ РАСХОДА .

ВОДЫ ЧЕРЕЗ ВОДОГРЕЙНЫЙ КОТЕЛ путем поддержания на входе в последний заданной температуры воды рециркуляцией части ее с выхода на вход, о т л и— ч а ю шийся тем, что, с целью повышения экономичности работы котла. путем сокращения затрат энергии на рециркуляцию, определяют величину максимально допустимого нагрева воды в котле для данной нагрузки и по ней устанавливают расход воды, измеряют температуру воды в последнем по ходу дымовых газов ряду труб конвективной поверхнбсти нагрева, сравнивают ее с температурой точки росы дымовых газов для данного топлива и при равенстве их или превышении последней включают рециркуляцию до восстановления первой не ниже второй.

Изобретение Относится к теплОснаб жению и может быть использовано для

„регулирования работы водогрейных котЛОВ В ЕЕРОМО; ОПИТЕЛЬНЫХ КОТЕЛЬНЫХ, Яз вестен сг.:особ регулирования рас- S ходя воды через вадогрейный котел путем поддержания ня входе в последний зад::-:. ;;.Пой температуры воды рецир Э кУллдией ьасти ее с выхоДЯ на вход1 1j,, Недостатком Данного способа яьля10 ется нес бхОДИИОсть рЯботы рециркуляцноннсro н- оса при всех нагрузках я прОтяжении бсльщей чЯсти Отопитель ного се: oHB, -;Оскольку температура

1 8

ООРЯТНОЙ СЕТЕВОН ВОДЫ ь ПОДЯВЯЕМОИ На

В -.ОД В КОТЕЛь МЕНЫПЕ ЗаДаэаЕМОГО Зиачения /О С на газе) . Постоянная вяботя рециркуляционног О насоса вызывяет доло.гнительньн расход электроэ,.- е р гн;-:: .

I

Це.гью изобретения является повышен-:..e экономичности работы котла путек сокращения затрат энергии на ре.о.: .. куляцню, З11

ГГОСта БГ!Е.-;НЯЯ ЦЕ: Ь ДОСТИГЯЕТСЯ ТЕМЬ что ооглясн: способу регулирования

Ов .. хода воды чеРез ПОДО ГPPAHbIA котеЛ п, i сх Г Одде ржян.* я HG входе Б послед" н, зада(ной темпе оятуры воды pcUNp э5 к:; Г.,-:пней части ее с выходя на вход, Определяют нели вину максимально до--. пустимого нагрева воды в котле для дя:ной нагрузки H Elo ней устанавлив=- ат раскоп, воды, измеряют темпера46 туру воды в последнем по ходу дьмовых газов ряду труб конвективной поверхности нагрев=. сравнивают ее с температурой точки росы дымовых газов для данного топлива. и при равенстве их или превьяиении последней вкщочяют рецирк::.-Опцию до восстановл ния первой не ниже втсрой. -.М,аиг. 1 показана схема управле— ния работой водогрейного котла, реализующая способ; на фиг. 2 (я и б)

Я1 режимный график, поясняющий использо-вание данного способа. (."Хема управления работой водогрейного котла (фиг. 1) содержит котел 1

«". Е", с "-крянной 2 и конвективноч 3 поверхностями нагрева,. линию 4 рецир" куляцин с рециркуляционным насосом и ре гулирующим О ьн яром 6 ре рулирующий орган 7 на линии выхода воды из котла., прибор 8 для измерения температуры воды в последнем по ходу дымовых газов ряду труб конвективной пОВерхности нагрева, прибор 9 для

-"амера расхода воды через котел, прибор 10 для измерения температуры на

:выходе воды из котла и прибор 11 для измерения температуры воды на входе в котел.

Режимньй график построен для котла ПТВМ вЂ” 30 м теплопроизводителькостью 40 Гкал/ч с номинальным

500 т/ч и минимально допустимым расходом воды через котел 300 т/ч, работающего, по температурному графику

150 - 70 0 На чисто Отопительную нагрузку с минимальной температурой наружного воздуха -22 С, топливоб

ElPNPOPHbfH ГЯЗ °

Построение графика производят известным способом, исходя Из известной формулы, определяющей теплопроизводительность водогрейного котла.

g = 6 ° Ilt С (1 I где Q — - теплопроизводительность котла, ккал/ч;

C " расход воды через котел, кг,ч;

1 температура воды дс котла;

IJ температура воды после котла;; . " ) =,- - разность температур воды

1 дО кОтля t „и пОсле кОтля о К 5 с — теплоемкость воды, ккал/кг о

С = 1.

По горизонтальной оси даны значения температур наружного воздуха, со С и соответствующие ей теплопроиэЧ,ф водительности котла,, Гкал/ч, опреьь деляющие задаваемую нагрузку на котел.

Ба фиг. 2а приведен график температурного режима работы котла. По вертикальной;.си даны значения температуры воды в котле, t в С. Линия I - I— о температура воды на входе в котел, I сц „в которой участок Х до точки Е соответствует температуре обратной сетевой воды, а участок I — температуре води на входе с учетом рециркулчции части воды с выхода из котла на вход.

Линия II — II — III â температура воды после котла, ".„, полученная как

If максимально возможная для данного кот3 1099 ла: на участке II — 1500C на участ-, ке II-иэ формулы (1) при минимально допустимом расходе воды через котел 300 т/ч, на участке

?Т вЂ” с учетом рециркуляции части воды с выхода из котла на вход из условия обеспечения минимально допустимой температуры воды в конвективной поверхности нагрева.

I т

Линия III — III — III — температура воды в последнем по ходу дымовых газов ряду труб конвективной поВерхности нагрева t„„, замеряемая прибором 8, определенная ориентировочно как полусумма температур воды

Il иа выходе из котла и входе в котел t к при данной нагрузке по формуле

II (2) поскольку конвективная поверхность нагрева расположена в середине циркуляционного контура котла. Участок н

III — минимально допустимая температура воды в конвективной поверхности нагрева, при которой не конденсируются водяные пары из дымовых газов (в данном случае б5 С). Точка А линии II определяет начало постоянной максимально возможной температу- 30 ры воды после котла.

Перпендикуляр, опущенный из точки „А на горизонтальную ось, дает нагрузку на котел для этой точки.

Точка В линии III соответствует температуре воды в конвективной поверхности нагрева, найденной по формуле (2) для нагрузки, соответствующей точке А.

Точка С линии Ш - - температура воды в конвективной поверхности нагревс, соответствующая температуре точки росы дымовых газов — начало работы рециркуляционного насоса для подачи воды с выхода из котла 45 на его вход.

Точка D линии II — температура воды после котла в момент начала рециркуляции части горячей воды с выхода из котла на его вход. 50

Точка E линии 1 — температура воды до котла в момент начала рециркуляции части горячей воды с выхода иэ котла на его вход.

На фиг. 2б дан график режима изме. 55 нения расхода воды через котел, G

По вертикальной оси даны значения расхода воды, G, т/ч. Линия IV—

184

G — С р к — toSP (3) где t — температура обратной воды из теплосети, поступающей к котлу.

Точка Г линии IU — начало увеличения расхода воды от минимального и выше.

Приведенный график строится для каждого котла сначала теоретически, затем в процессе наладки уточняется, после чего становится руководством для эксплуатационного персонала, регулирующего.работу котла в соответствии с таким режимным графиком.

Регулирование работы водогрейного котла по предлагаемому способу осуществляется следующим образом.

1. В соответствии с ожидаемой температурой наружного воздуха, определяющей нагрузки на котел 1, устанавливают расход воды, поступающей в экранную поверхность 2 через котел который должен отвечать условиям: находиться в допустимых пределах изменения расхода для данного типа котла, обеспечивать для данной нагрузки нагрев воды в котле до максимально допустимой температуры.

Этот расход определяют по режим.ному графику фиг.26 как точку пересечения перпендикуляра, восстановленного от.значения величины нагрузки на горизонтальной оси, с линией I7, 2. Устанавливают режим горения,,обеспечивающий заданную теплопроизводительность котла 1 в соответствии с отопительным графиком и режимной картой горения.

3. Замеряют температуру воды в последнем по ходу дымовых газов ряду труб конвективной 3 поверхности нагрева котла и сравнивают ее с температурой точки -росы для сжигаемого в котле 1 топлива.

4. Если эамеренная температура превышает температуру точки росы дымовых газов на 5 С и более, то рециро куляцию части горячей воды с выхода расход воды через котел в зависимости от нагрузки на него из условия обеспечения максимальной температуры на выходе воды иэ котла, изменяющейся по линии II — II — II"(Ôèã.2à).

Линия V — расход воды на рециркуляцию, С р т/ч, и построена по известной формуле

1099184

15 из котла 1 на его вход не включают, если замеренная температура ниже точки росы дымовых газов, то подают на рециркуляцию часть воды с выхода из котла на его вход до тех пор, пока S температура воды в последнем по ходу дьиовых газов ряду труб к конвективной 3 поверхности нагрева не будет превосходить точку росы на установленную величину запаса (5 — 25 С).

5. В случае отклонения расхода воды через котел 1 вследствие включения потока рециркуляции восстанавливают общий расход воды через котел до величины, определяемой нагрузкой котла.

При необходимости изменения нагрузки на котел проделывают все операции в указанной последовательности.

Таким образом, данный способ приводит к повьппению экономичности работы котла путем сокращения затрат на рециркуляцию.

1099184

Т/ю

Яд

Фик 2

Составитель Н. Халчева

Редактор Л. Лосева Техред А.Ач Корректор Л. Пилипенко

Заказ 4354/33 Тираж 405 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и отрытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, о
