Трехфазный трансформатор

Трехфазный трансформатор

Иллюстрации

Показать все

Реферат



ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР, содержащий магнитопровод, обмотки высшего напряжения, соединенные в звезду, обмотки низшего напряжения, соединенные в звезду с нейтралью, и компенсационную обмотку, выполненную в виде витков из проводникового материала, лежащих поверх обмоток всех трех фаз трансформатора, отличающийс я тем, что, с целью повышения качества напряжения путем полной компенсации неуравновешенных потоков нулевой последовательности, витки компенсационной обмотки соединены последовательно и подключены к нейтрали обмоток низшего напряжения. (Л с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

691 (11) 3 (59 Н 0 1 Р 2 7 38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ,13

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbfTHA (21) 3529884/24-07 (22) 27.12.82 (46) 23.06.84. Бюл. Р 23 (72) А.П. Сердешнов, Г.И. Янукович, Н.Е. Шевчик, Г.П. Чучман и А.И. Янукович (71) Белорусский институт механизации сельского хозяйства (53) 621.3 l4(088.8) (56) 1. Кисель О.Б., Шпилько Ю.Е.

Способ повышения качества напряжения в сельских сетях. — "Механизация и электрификация сельского хозяйства", 1980, В 7, с. 28-30. (54)(57) ТРЕХФАЗНЫЙ ТРАНСФОРМАТОР, содержащий магнитопровод, обмотки высшего напряжения, соединенные в звезду, обмотки низшего напряжения, соединенные в звезду с нейтралью, и компенса- . ционную обмотку, выполненную в виде витков из проводникового материала, лежащих поверх обмоток всех трех фаз трансформатора, о т л и ч а ю щ и йс я тем, что, с целью повышения качества напряжения путем полной компенсации неуравновешенных потоков нулевой последовательности, витки компенсационной обмотки соединены последовательно и подключены к нейО трали обмоток низшего напряжения. Q

328

Фиг. Г

ЯЩИЩ(Заказ 4376/40 Тираж 683 Подписиое

Филиал ППП "Ватеит", г» Ужгород,ул.Проектная, 4

1 1099

Изобретение относится к электротехнике и может быть использовано для компенсации неуравновешенных потоков нулевой последовательности в существующих трансформаторах со схемой соединения обмоток Y — - Y питающих неравномерную по фазам нагрузку.

Наиболее близким к предлагаемому по технической сущности и достигаемо.му эффекту является трехфазный тран- 10 сформатор с компенсационной обмоткой, содержащий короткозамкнутые витки, которые расположены поверх обмоток всех фаэ трансформатора. Неуравновешенные потоки нулевой последовательности наводят в короткозамкнутых витках электродвижущую силу, которая вызывает в них электрический ток

Этот ток, проходя по короткозамкнутым виткам, создает свой магнитный 20 поток, направленный встречно неуравновешенным потокам нулевой последовательности, тем самым компенсируя их j17.

Недостаток трансформатора с компенсационной обмоткой, выполненной 25 в виде короткозамкнутых витков, в том, что большая часть неуравновешенных потоков нулевой последовательнос.ти рассеивается и компенсация получается неполной, сопротивление нулевой последовательности трансформатора уменьшается лишь в три раза, качество напряжения остается низким. Целью изобретения является повышение качества напряжения путем полной компенсации в магнитопроводе трансформатора неуравновешенных потоков нулевой последовательности.

Поставленная цель достигается тем, что в трехфазном трансформаторе, со- 40 держащем магнитспровод, обмотки высшего напряжения, соединенные в звезду, обмотки низшего напряжения, соединенные в звезду с нейтралью, и компенсационную обмотку, выполненную в виде витков из проводникового материала, лежащих поверх обмоток всех трех фаз трансформатора, витки компенсационной обмотки соединены последовательно и подключены к нейтрали обмоток низшего напряжения.

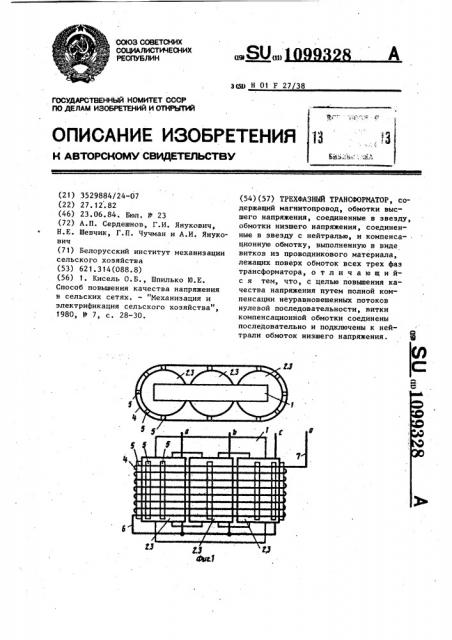

На фиг. 1 представлена выемная часть трансформатора с компенсационной обмоткой; на фиг. 2 — схема соединения обмоток.

Трансформатор содержит магнитопровод 1, обмотки высшего 2 и низшего

3 напряжения, компенсационную обмотку 4, охватывающую все основные обмотки и отделенную от них изолирующими планками 5. Один конец 6 компенсационной обмотки подключен к ней-трали обмоток низшего напряжения, а другой конец 7 выведен наружу.

Компенсационная обмотка уложена и включена таким образом, чтобы ток нулевого провода, равный утроенной величине тока нулевой последовательности, проходя по виткам, создавал встречные компенсирующие потоки нулевой последовательности в. той же магнитной цепи, в которой протекают потоки нулевой последовательности, создаваемые токами рабочих обмоток.

Полная компенсация потоков выполня- . ется при равенстве ампервитков рабочей обмотки (ION ) и дополнительных компенсирующих вйтков, т.е. при

ТР = 3ТР„, ил Ы„ =

И

Сопротивление нулевой последовательности предлагаемого трансформатора уменьшается более чем в десять раз, при этом существенно улучшается качество напряжения.
