Изобретение относится к электротехнике, а именно к герметизированным магнитоуправляемым коммутационным устройствам, H может быть использовано в высоковольтных источниках питания.

По основному авт. св. 826441, известно магнитоуправляемое поплавковое реле, содержащее герметизированную оболочку, заполненную газом и 10 электропроводной жидкостью и контакты, в котором герметичная оболочка выполнена в форме сообщающихся между собой сосудов, причем поплавок размещен в одном сосуде, а по крайней мере один из контактов — в другом. Кроме того, сечение сосуда, в котором размещен поплавок, больше сечения сосудов, в которых размещены контакты j1j .

Недостаточная долговечность указанного устройства обусловлена последствиями дуговой эрозии, воздействующей на контакты.

Целью изобретения является повыше- 2S

1 ние долговечности реле.

Поставленная цель достигается тем, что все контакты. установлены в отдельных сосудах, наклоненных к основанию сосуда с поплавком и постоян - 30 но заполненных электропроводной жидкостью

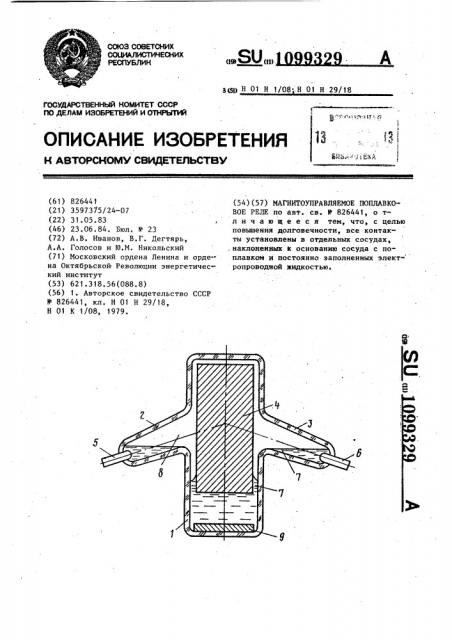

На чертеже изображено магнитоуправляемое поплавковое реле в отключен-. ном состоянии

Магнитоуправляемое поплавковое реле состоит из герметичной оболочки, образующей широкий сосуд 1 и сообщающиеся с ним узкие сосуды 2 и 3.

В широком сосуде 1 размещен поплавок 4, 40 а в оболочки сосудов 2 и 3 впаяны контакты 5 и 6. Поплавок 4 выполнен из

29 2 магнитного материала, плотность которого меньше плотности электропроводной жидкости 7, или выполнен пустотелым и поэтому находится во взвешенном состоянии в электропроводной жидкости 7. Свободное пространство сосудов заполнено газом 8 (водородом или азотом). В нижней части широкого сосуда 1 размещена шайба 9 из магнитного материала. Стенки сосуда 1 служат направляющими для поплавка 4, причем между стенкой сосуда и поплавком имеется зазор. В силу того, что сосуды

2 и 3 наклонены к основанию сосуда 1, контакты 5 и 6 постоянно находятся под слоем электропроводной жидкости 7.

Устройство работает следующим образом.

При воздействии внешнего магнитного поля, например, катушки управления (не показана) поплавок 4 притягивается к шайбе 9 и вытесняет электропроводную жидкость 7 из сосуда 1.

Жидкость 7, сливаясь с такой же жидкостью сосудов 2 и 3, обеспечивает замыкание контактов 5 и 6.

После прекращения действия внешнего магнитного поля поплавок 4 всплывает, электропроводная жидкость 7 возвращается в сосуд 1, и электрическая цепь разрывается, а возникшая при этом электрическая дуга горит между электропроводной жидкостью сосудов 2 и 3.

В силу того, что как при замыкании, так и при размыкании, контакты 5 и 6 не испытывают воздействия электрической дуги, их долговечность, а следовательно и долговечность аппарата в целом возрастает.
