Реферат



1. ЗЕРКАЛЬНАЯ АНТЕННА, содержащая опорно-поворотное устройство (ОПУ) и вращающийся вокруг оси угла места рефлектор из каркаса и элементов отражающей поверхности, отличающаяся тем, что, с целью повышения точности формы отражающей поверхности зеркальной антенны , при ее вращении вокруг оси угла места, она снабжена дополнительным каркасом, идентичным каркасу рефлектора , и противовесами элементов отражающей поверхности, равными им по массе, которые закреплены на дополнительном каркасе, рефлектор и дополнительный каркас с противовесами установлены на ОПУ симметрично относительно плоскости, перпендикулярной электрической оси рефлектора, с возможностью совместного вращения, g а точки крепления противовесов и (Л симметричные им точки каркаса рефлектора .связаны введенными стержнями. со со со оо со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„099 9 А

3(51) Н 01 1 00 Н 01 15 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц:

К АВТОРСНОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3498921/18-09 (22) 06 . 10. 82 (46) 23,06,84. Бюл . Р 23 (72) В.С.Поляк, Ю.E,Синкевич и С . E . Шилов (71) Ордена Трудового Красного Знамени центральный научно-исследовательский и проектный институт строительных металлоконструкций ЦНИИпроектстальконструкция (53) 621 ° 396.67 (088 ° 8) (56) 1, Патент Великобритании

Р 982336, кл. Н 4 A 1965.

2. Заявка Японии Р 49-24537, кл, Н 01 9 19/00, Н 01 Q 1/12 1974 (прототип) . (54) (57) 1. ЗЕРКАЛЬНАЯ АНТЕННА, содержащая опорно-поворотное устройство (ОПУ) и вращающийся вокруг оси угла места рефлектор из каркаса и элементов отражающей поверхности, отличающаяся тем, что, с целью повышения точности формы отражающей поверхности зеркальной антенны, при ее вращении вокруг оси угла места, она снабжена дополнительным каркасом, идентичным каркасу рефлектора, и противовесами элементов отражающей поверхности, равными им по массе, которые закреплены на дополнительном каркасе, рефлектор и дополнительный каркас с противовесами установлены на ОПУ симметрично относительно плоскости, перпендикулярной электрической оси рефлектора, с возможностью совместного вращения, щ а точки крепления противовесов и симметричные им точки каркаса рефлектора, связаны введенными стержнями.

1099339

2. Антенна поп ° 1, о т л и ч ающ а я с я тем, что введенные стержни выполнены ломаными из двух прямолинейных частей, а их точка соединения расположена в плоскости симметрии и имеет дополнительную опору, заИзобретение относится к антенной технике, а именно к металлоконструкциям зеркальных антенн преимущественно больших габаритов, Известна зеркальная антенна, содержащая опорно-поворотное устройство (ОПУ) и вращающийся вокруг оси угла места ферлектор из каркаса и элементов отражающей поверхности. Элементы отражающей поверхности закреплены на каркасе с помощью устройств, позволяющих автоматически поддерживать заданную форму отражающей поверхности при повороте рефлектора вокруг оси угла места 11).

Недостатками известных зеркальных антенн являются сложность и малая на дежность как самих устройств для автоматического поддержания заданной формы отражающей поверхности, так и систем автоматического регулирова- 20 ния, управляющих ими.

Наиболее близкс и к предлагаемой является зеркальная антенна, содержащая ОПУ и вращающийся вокруг оси угла места рефлектор из карКаса и 75 элементов отражающей поверхности .

Часть элементов каркаса рефлектора выполнена регулируемыми по длине, что позволяет поддерживать заданную форму отражающей поверхности при поворо- 30 те рефлектора вокруг оси угла места121.

Недостатком этой антенны является невысокая точность формы отражающей поверхности в связи с дискретным характером изменения формы Каркаса рефлектора °

Цель изобретения - повышение точности формы отражающей поверхности зеркальной антенны при ее вращении вок г оси угла места.

Поставленная цель достигается тем, что зеркальная антенна, содержащая

ЭПУ и вращающийся вокруг оси угла места рефлектор из каркаса и элементов отражающей поверхности, снабже- 45 на дополнительным каркасом, идентичным каркасу рефлектора, и противовесами элементов отражающей поверхности, равными им по массе, которые. закреплены на дополнительном каркасе, рефлектор и дополнительный каркас с противовесами установлены на ОПУ крепленную на ОПУ с в оэможностью сов— местного вращения с рефлектором.

3. Антенна по и. 1, о т л и ч а ющ а я с я тем, что ось угла места расположена в плоскости симметрии. симметрично относительно плоскости, перпендикулярной электрической оси рефлектора, с возможностью совместного вращения, а точки крепления противовесов и симметричные им точки каркаса рефлектора связаны введенными с тержн я ми .

Кроме того, введенные стержни выполнены ломаными из двух прямолинейных частей, а их точка соединения расположена в плоскости симметрии и имеет дополнительную опору, закрепленную на ОПУ с возможностью совместного вращения с рефлектором.

Ось угла места расположена в плоскости симметрии.

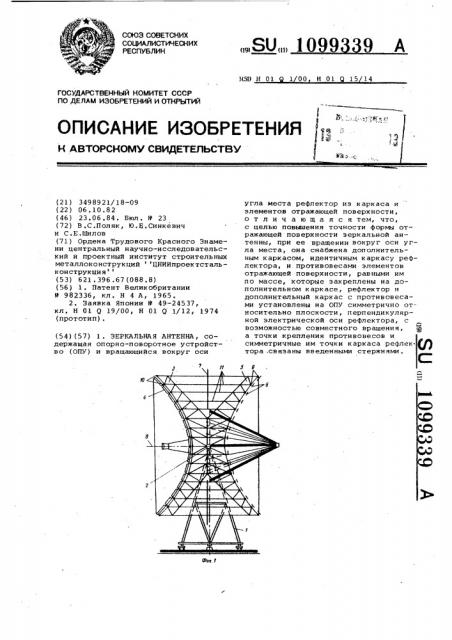

На фиг. 1 изображена зеркальная антенна, вертикальный разрез;, на фиг.

2 — схема сил, действующих на каркас рефлектора при отсутствии дополнительного каркаса; на фиг. 3 — то же, при наличии дополнительного каркаса; на фиг. 4 — вариант выполнения зер— кальной антенны.

Зеркальная антенна содержит ОПУ 1 и вращающийся вокруг оси угла места

2 рефлектор из каркаса 3 и элементов

4 отражающей поверхности, дополнительный каркас 5, идентичный каркасу

3 рефлектора, и противовесы б элементов 4 отражающей поверхности. Противовесы 6 равны по массе элементам 4 отражающей поверхности и закреплены на дополнительном каркасе 5, Рефлектор и дополнительный каркас 5 с противовесами б установлены на ОПУ 1 симметрично плоскости симметрии 7, перпендикулярной электрической оси 8 рефлектора, с возможностью совместного вращения. Точки 9 крепления противовесов б на дополнительном каркасе 5 и симметричные им точки 10 каркаса .3 рефлектора связаны введенными стержнями 11, которые выполнены ломаными из двух прямолинейных частей 12 и 13, а их точка 14 соединения. расположена в плоскости симметрии 7 и имеет дополнительную опору 15, закрепленную на ОПУ 1 с возможностью совместного вращения с рефлектором, ось угла места расположена в плоскости симметрии.

При любом положении рефлектора зеркальной антенны, например под углом

1099339 гРиг. 2 д к горизонту, на каждый элемент каркаса 3 рефлектора и элемент 4 отражающей поверхности действует сила Q земного тяготения, которая может быть разложена на две составляющие: симметричную Q, направленную вдоль

5 электрической оси 8 рефлектора, и кососимметричную Q"c, направленную перпендикулярно электрической оси 8 рефлектора, В осесимметричных зеркальных антеннах. симметричная система от сил веса Q приводит к осесимметричным изменениям исходной формы каркаса 3 рефлектора и, соответственно, к осесимметричным искажениям формй отражающей поверхности; кососиммет- 15 ричная система от сил веса Q "с" приводит к несимметричным изменениям исходной формы каркаса 3 рефлектора и отражающей поверхности (см.фиг, 2 пунктирная линия). 20

К аждая кососимметричная составляющая """ силы Я земного тяготения в свою очередь может быть разложена на две компоненты: силу 16, действующую по нормали к нейтральной оси кар- 25 каса 3 рефлектора или дополнительного каркаса 5, и силу 17, действующую по касательной к нейтральной оси, Основные кососимметричные искажения формы рефлектора прототипа связаны с действием сил 16, вызывающих изгиб каркаса З.рефлектора, действие сил

17 близко по результатам к сжатиюрастяжению каркаса 3 рефлектора и их влияние на величину кососимметричных искажений форьы рэфлектора невелико.

Наличие дополнительного каркаса 5, идентичного каркасу 3 рефлектора, противовесов б элементов 4 отражающей поверхности, которые равны им по массе и закреплены на дополнительном каркасе 5 в сочетании с установкой рефлектора и дополнительного каркаса с противовесами на ОПУ 1 симметрично относительно плоскости 7, перпендикулярной электрической оси 8 рефлектора, с возможностью совместного вращеняя, а также наличие связи в виде введенных стержней 11 между точками

9 крепления ггротивовесов б и симметричными им точками 10 каркаса 3 рефлектора приводит к тому, что силы 16 вызывают в введенных стержнях-"ll ррстягивающие или сжимающие силы 18, разложение сил 18 на компоненты: силу

19, нормальную к нейтральной оси каркаса 3 рефлектора или дополнительного каркаса 5, и силу 20, направленную по касательной к нейтральной оси, показывает, что силы 16 и 19 взаимно уравновешиваются, а силы 17 и 20 складываются, что значительно уменьшает величину кососимметричных изменений исходной формы рефлектора.

I 1аким образом, выполнение зеркальных антенн в соответствии с изобретением позволяет получить точность форьж отражающей поверхности большую, чем это обусловлено порогом весовых деформаций металлоконструкции рефлектора.
