Устройство для согласования полных сопротивлений

Устройство для согласования полных сопротивлений

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СОГЛАСОВАНИЯ ПОЛНЫХ СОПРОТИВЛЕНИЙ, содержащее соединенными между собой отрезки линии передачи , выходные высокочастотные разъемы, подключенные к месту соединения этих отрезков, отличающееся тем, что, с целью расширения диапазона согласования, .количество отрезков выбрано равным п, где п 2, 3, 4,..., причем отрезки линии передачи, замкнуты в крльцо, в местах соединения отрезков параллельно выходным высокочастотным разъемам подсоединены входные разъемы, обеспечивающие размыкание между отрезками линии передачи. (Л С gD со 00 ЭО &д

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (1И

З(51) Н 03 H 7 38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

И OTHPbITHA (21) 2986133/18-09 (22) 19.09.80 (46) 23» 06. 84. Вюл. В 23 (72) В.В. Ризнык (53) 621.372.814(088.8) (56) 1 ° Основы радиоэлектроники.

Под ред. В.Л. Эверитта. И., Профтехиздат, 1963, с. 606 °

2. Сотников С.К. Дальний прием телевидения. М., Энергия, 1964, с. 54 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ СОГЛАСОВАНИЯ

ПОЛНЫХ СОПРОТИВЛЕНИЙ, содержащее соединенными между собой отрезки линии передачи, выходные высокочастотные разъемы, подключенные к месту соединения этих отрезков, о т л и ч а ю— щ е е с я тем, что, с целью расширения диапазона согласования, .количество отрезков выбрано равным и, где

n = 2, 3, 4,..., причем отрезки линии передачи замкнуты в кольцо, в местах соединения отрезков параллельно выходным высокочастотным разъемам подсоединены входные разъемы, обеспечивающие размыкание между отрезками линии передачи.

1099383

ЭНИИПЯ Заказ 4383/43 . Тираж 862 Подписное

Филиал ППП "Патент", r. ужгород, ул. Проектная,4

Изобретение относится к радиотехнике, и может быть использовано в устройствах. согласования полных сопротивлений различного назначения для гибких СВЧ трактов.

Известно устройство для согласования сопротивлений, содержащее два настраиваемых отрезка линии переменной длины, которые подключаются в фиксированных точках фидерной линии fl).

Однако такое устройство не обеспе- 10 чивает согласования в широком диапазоне сопротивлений беэ перестройки отрезков.

Известно также устройство для согласования полных сопротивлений содержащее соединенные между собой отрезки линии передачи и выходные высокочастотные разъемы, подключенные к месту соединения этих отрезков (2), Недостатком этогв устройства также является невозможность согласования в широком диапазоне полных сопротивлений.

Бель изобретения — расширение диапазона согласования.

2S

Указанная цель достигается тем, что в устройстве для согласования полных сопротивлений, .содержащем соединенные между собой отрезки линии передачи, выходные высокочастотные 30 разъемы, подключенные к месту соединения этих отрезков, количество отре".êoâ выбрано равным и, где n = 2, 3, 4, 5 ..., причем отрезки линии передачи замкнуты в кольцо, в местах 35 соединения отрезков параллельно выходным высокочастотным разъемам подсоединены входные разъемы, обеспечивающие размыкание между отрезками линии передачи. 40

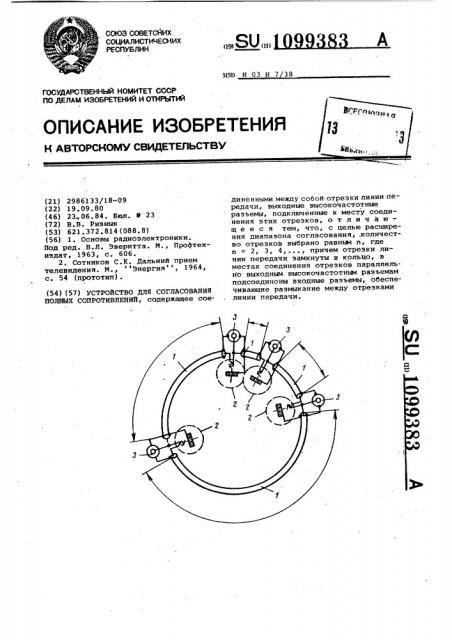

На чертеже показано предлагаемое устройство.

Устройство содержит четыре (n=4) соединенных между собой отрезка 1 линии передачи, замкнутые в кольцо, к местам соединения которых подключены входные высокочастотные разъемы

2, обеспечивающие размыкание между отрезками линии передачи, а параллельно к этим разъемам подсоединены выходные разъемы 3. 50

Длина наименьшего о резка Ь „„ равна (n -n+1) =13-оБ части общей

2 длины L> устройства, а длины следующих друг эа другом отрезков соответствуют циклическому отношению 1:2:

:6:4, в котором все суммы смежных чисел, включая и сами эти числа, исчерпывают ряд натуральных чисел от

1 до и -n+1=13.

При подключении источника сигнала к входу устройства через один из его четырех входных высокочастотных разъемов 2 в последнем происходит размыкание между отрезками, и кольцо преобразуется в.линию передачи с длиной,,равной общей длине устройства. Сигнал выхода снимают с одного иэ выходных разъемов 3 на заданном

-расстоянии от места расположения задействованного входного разъема.

Таким образом, выбирая один иэ входных разъемов для подключения устройства к источнику сигнала и один из выходных — к приемнику, можно при наличии четырех (n=4) отрезков реализовать любую длину иэ смежных отрезков линии передачи oT L ;„ до 13L ;„ co ступенью через Lù„„.

В общем случае при выбранном числе n = 2, 3, 4 ... отрезков устройство позволяет получить п2-n+1 всевозможных. комбинаций из смежных отрезков с заданным шагом приращения.

Для этого при n=2 длины отрезков в кольце должны соответствовать циклическому отношению (1:2), при n=3 (1:2:4); при ч=4 — (1:3:2:7) или (1:2:6:4); при n=5 — (1:3:10:2:5) и т.д.

Таких циклических отношений существует бесконечно много.

При выборе общей длины Ь устройства следует исходить иэ требования, что числовые значения п -и+1 и

Lg не должны содержать одинаковые простые множители, т.е. эти числа должны быть взаимно простыми, иначе количество различных промежуточных комбинаций согласования сопротивлений будет уменьшаться, а при

L<= (n2 n+1) (2 k< где k целое чйсло, устройство теряет согласующие свойства.

Предлагаемое устройство может быть использовано для трансформации напряжений, получения фазового сдвига или заданного значения реактивного сопротивления. При этом в качестве. выходных могут использоваться также и входные разъемы устройства.

Устройство позволяет расширить диапазон согласования полных сопротивлений за счет использования комбинаторных свойств последовательно включенных в определенном сочетании длин отрезков линии передачи. При этом упрощается конструкция и уменьшаются габариты устройства, что позволяет его использовать для бортовой и малогабаритной аппаратуры.
